Diagrama de fusíveis Hyundai Sonata (2005-2007)

Índice:

Diagramas de fusíveis e relés, localização das caixas de fusíveis para Hyundai Sonata (2005, 2006, 2007).

Substituindo fusíveis

Se alguma das luzes ou outros acessórios não funcionarem, pode ter-se fundido um fusível. Se o fusível se tiver queimado, a pequena ponte metálica fica cortada.

Atenção!

Desligue a ignição e todos os outros interruptores.
Nunca substitua um fusível por outra coisa que não seja um fusível com a mesma ou inferior amperagem. Um fusível de maior amperagem pode causar estragos ou provocar um incêndio.

Compartimento dos passageiros

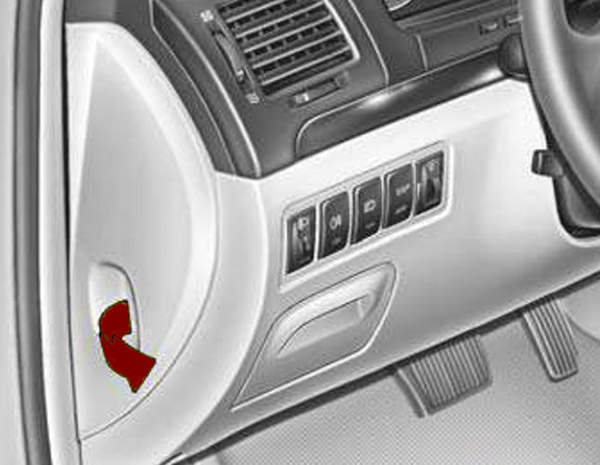

A caixa de fusíveis para as luzes e outros acessórios eléctricos está localizada do lado esquerdo do painel de protecção contra colisões.

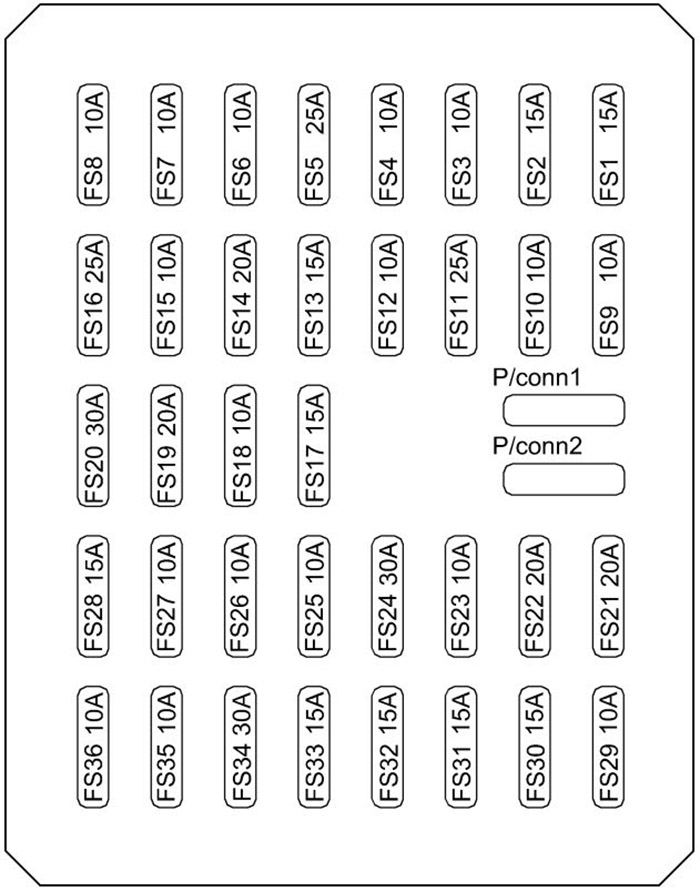

Diagrama de fusíveis

№	A	COMPONENTES PROTEGIDOS
1	15A	(Sobressalente)
2	15A	Interruptor de aquecimento do banco
3	10A	BCM (Body Control Module - Módulo de Controlo da Carroçaria), Módulo de controlo do tecto de abrir, Retrovisor Electrónico cromado
4	10A	Módulo EPS, Relé de alta velocidade do ventilador, Sensor de humidade
5	25A	Isqueiro
6	10A	(Sobressalente)
7	10A	Luzes de iluminação, Direita: Luz da chapa de matrícula, Luz combinada traseira, Farol dianteiro, Luz do porta-luvas
8	10A	Relé do farol de nevoeiro dianteiro, Esquerda: Luz da chapa de matrícula, Luz combinada traseira, Farol dianteiro
9	10A	Relé dos lava-vidros do farol dianteiro, Accionador de nivelamento do farol direito
10	10A	Módulo de controlo do DRL, Relé do Farol dianteiro, AQS e sensor de ambiente, Accionador de nivelamento do farol esquerdo
11	25A	Limpa-vidros e lava-vidros
12	10A	Módulo de controlo do Ar Condicionado (A/C)
13	15A	Módulo de controlo do SRS, Comutador do Airbag do Passageiro
14	20A	Tomada dianteira para ligação de acessórios, Tomada de alimentação traseira
15	10A	Relógio digital, Audio, Módulo de controlo de travamento da T/A, Alimentação do retrovisor exterior e rebatimento dos retrovisores
16	25A	Módulo de segurança dos vidros
17	15A	(Sobressalente)
18	10A	Módulo de controlo de travamento da T/A
19	20A	Interruptor principal dos vidros eléctricos, Interruptor do vidro eléctrico traseiro esquerdo
20	30A	Interruptor principal dos vidros eléctricos, Interruptor do vidro eléctrico traseiro direito
21	20A	Amplificador de áudio
22	20A	Relé de travamento / destravamento das portas
23	10A	Interruptor do sinalizador de emergência, Relé do sinalizador de perigo
24	30A	Interruptor manual dos bancos eléctricos (RHD)
25	10A	Painel de instrumentos
26	10A	Interruptor do sinalizador de emergência
27	10A	BCM (Body Control Module - Módulo de Controlo de da Carroçaria), Painel de instrumentos, Sensor de velocidade lateral, Interruptor do ESP
28	15A	(Sobressalente)
29	10A	Relé do alarme contra roubo
30	15A	(Sobressalente)
31	15A	Relé do farol de nevoeiro traseiro
32	15A	Relé da porta da bagageira, Interruptor da tampa do depósito de combustível e
33	15A	tampa da bagageira (Sobressalente)
34	30A	Interruptor manual dos bancos eléctricos
35	10A	Interruptor do modo desportivo, Solenóide da chave
36	10A	Módulo de controlo do Ar Condicionado (A/C), Motor de regulação e rebatimento dos retrovisores exteriores
POWER CONNECTOR. 1	15A	Áudio
POWER CONNECTOR. 2	15A	BCM (Body Control Module - Módulo de Controlo da Carroçaria), Relógio digital, Painel de Instrumentos, Módulo de controlo do Ar Condicionado (A/C), Luzes de Cortesia

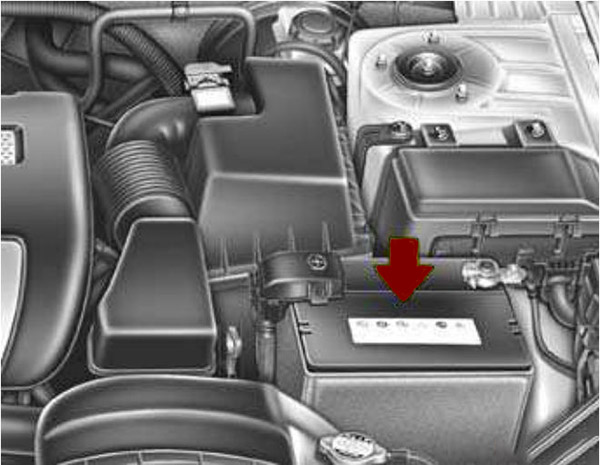

Compartimento do motor

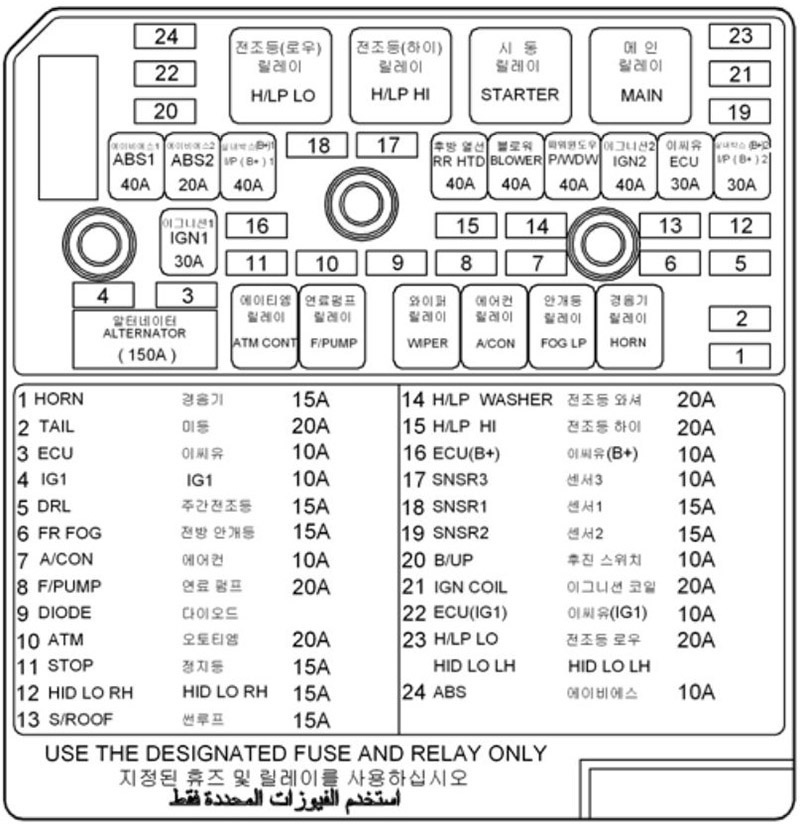

Diagrama de fusíveis

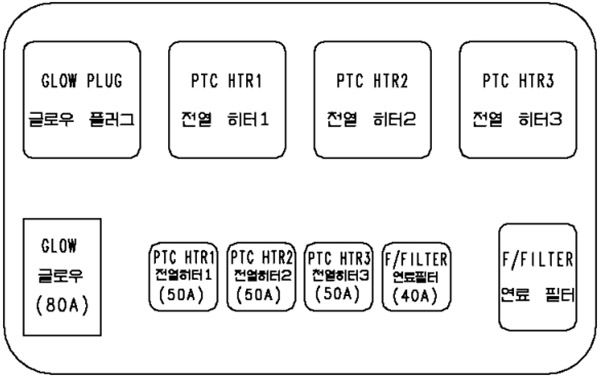

Só veículos diesel

№	FUSÍVEL	A	COMPONENTES PROTEGIDOS
	ABS.1	40A	Módulo de controlo do ABS / ESP. Conector de verificação multi-funcões
	ABS.2	20A	Módulo de controlo do ABS / ESP, Conector de verificação multi-funções
	l/P B+1	40A	Fusíveis 23, 24, 30, 31, 32, 33, 34, 35
	RR HTD	40A	Relé do desembaciador
	BLOWER	40A	Relé do ventilador
	P/WDW	40A	Relé dos vidros eléctricos, Fusível 16
	IGN.2	40A	Relé do motor de arranque, Comutador da ignição (IG2, START)
	ECU RLY	30A	Relé da unidade de controlo do motor
	l/P B+2	30A	Conector da alimentação 1/2, Fusível 21,22
	IGN.1	30A	Comutador da iqnição (ACC, IG1)
	ALT	150A	Fusíveis (ABS. 1, ABS. 2, RR HTD, BLOWER)
	MDPS	100A	(Sobressalente)
1	HORN	15A	Relé da buzina
2	TAIL	20A	Relé da luz traseira
3	ECU	10A	PCM
4	IG1	10A	(Sobressalente)
5	DRL	15A	Relé da sirene, Módulo de controlo do DRL
6	FR FOG	15A	Relé do farol de nevoeiro dianteiro
7	A/CON	10A	Relé do Ar Condicionado (A/C)
8	F/PUMP	20A	Relé da bomba de combustível
9	DIODE	-	(Sobressalente)
10	ATM	20A	Relé de controlo do ATM
11	STOP	15A	Relé da luz de paragem (Stop)
12	H/LP LO RH	15A	(Sobressalente)
13	S/ROOF	15A	Módulo de controlo do tecto de abrir
14	H/LP WASHER	20A	Motor do lavador dos faróis dianteiros
15	H/LP HI	20A	Relé dos faróis dianteiros (Máximos)
16	ECU	10A	(Sobressalente)
17	SNSR.3	10A	Sensor de oxiqénio, Relé da bomba de combustível
18	SNSR.1	15A	Sensor do fluxo mássico de ar, Sensor de posição da Cambota / Árvore de carnes, Válvula de controlo do óleo, SMATRA
19	SNSR.2	15A	Relé do Ar Condicionado (A/C), Relé do ventilador de arrefecimento, Injectores
20	B/UP	10A	Interruptor da luz traseira, Gerador de impulsos, Sensor de velocidade do veículo
21	IGN COIL	20A	Bobinas da iqnição, Condensador
22	ECU (IG1)	10A	PCM
23	H/LP LO	20A	Relé dos faróis dianteiros (Médios)
24	ABS	10A	Módulo de controlo do ABS / ESP, Conector de verificação multi-funções
