Diagramas de fusíveis e relés, localização das caixas de fusíveis para Hyundai HB20 (2023, 2024).
Substituindo fusíveis
Se quaisquer luzes, acessórios ou controles do veículo não funcionarem, verifique o fusível apropriado. Se um fusível queimar, o filamento interno do fusível derreterá ou quebrará.
Atenção!
- Desligue o motor do veículo
- Nunca substitua um fusível por outro que não seja da mesma capacidade.
- Um fusível de maior capacidade pode causar danos e um possível incêndio.
- Nunca instale um pedaço de fio ou lâmina de alumínio em vez do fusível apropriado, ainda que em caráter provisório. Isso pode causar danos extensos a toda a fiação e um possível incêndio.
- Não use uma chave de fenda ou qualquer outro objeto de metal para remover os fusíveis, pois isso pode causar um curto circuito e danificar o sistema.

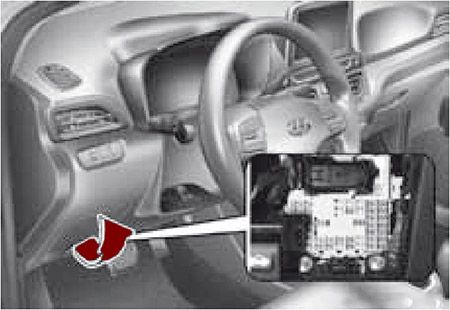

Compartimento dos passageiros

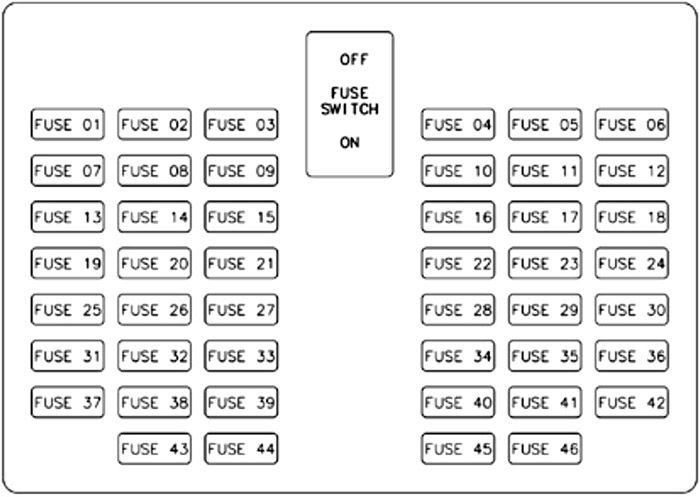

Diagrama de fusíveis
| № | A | Simbolo |
|---|---|---|
| 1 | 10A | IBU2 |
| 2 | 10A | AQUECIMENTO RETROVISOR |
| 3 | 25A | SEGURANÇA VIDRO LE |
| 4 | 25A | RESERVA |
| 5 | 25A | VIDRO LD |
| 6 | 10A | TCU3 |
| 7 | - | - |
| 8 | 10A | MÓDULO 8 |
| 9 | 10A | MEMÓRIA |
| 10 | 25A | SEGURANÇA VIDRO LD |
| 11 | - | - |
| 12 | 25A | VIDRO LE |
| 13 | 10A | RESERVA |
| 14 | 10A | MÓDULO 2 |
| 15 | - | - |
| 16 | 15A | MULTIMÍDIA |
| 17 | 10A | AIRBAG |
| 18 | - | - |
| 19 | 15A | TOMADA 12V |
| 20 | 7.5A | AR COND 2 |
| 21 | 20A | TRAVA PORTA |
| 22 | - | - |
| 23 | 10A | MÓDULOS |
| 24 | 7.5A | ESC 3 |
| 25 | 7.5A | INTERR FREIO |
| 26 | 7.5A | PARTIDA |
| 27 | 7.5A | QUADRO INSTRUM |
| 28 | 10A | MÓDULO 4 |
| 29 | 15A | RESERVA |
| 30 | 10A | ACC |
| 31 | 10A | CARREGADOR USB |
| 32 | 10A | MÓDULO 7 |
| 33 | 15A | LAVADOR |
| 34 | 7.5A | MÓDULO 6 |
| 35 | - | - |
| 36 | 10A | IBU1 |
| 37 | 7.5A | INDICADOR AIRBAG |
| 38 | 10A | A/C 3 |
| 39 | 7.5A | A/C 1 |
| 40 | 15A | LIMPADOR TRAS |
| 41 | 20A | RESERVA |
| 42 | 7.5A | RESERVA |
| 43 | - | - |
| 44 | 10A | ECU 4 |
| 45 | 7.5A | MDPS2 |

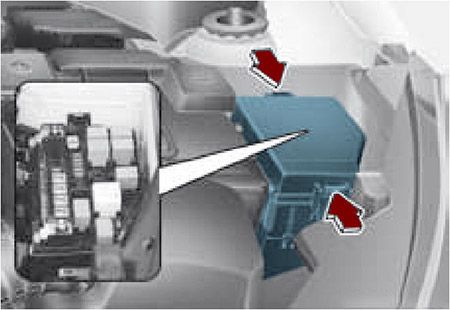

Compartimento do motor
Diagrama de fusíveis
| № | A | Símbolo |
|---|---|---|
| 1 | 50A | 4B+ |
| 2 | 50A | 1B+ |
| 3 | 30A | IG1 |
| 4 | 150A | ALT |
| 5 | 40A | BOMBA DE ÓLEO |
| 6 | 40A | ESC1 |
| 7 | 40A | ESC2 |
| 8 | 40A | VENTILADOR |
| 9 | 80A | 1MDPS |
| 10 | 40A | IG2 |
| 11 | 50A | 3B+ |
| 12 | 30A (Sedan) / 50A (Hatch) | VIDRO TRAS. AQUECIDO |
| 13 | 40A (KAPPA) / 50A (TGDI) | VENTIL ARREFECIMENTO |
| 14 | 40A | 2В+ |
| 15 | 10A | BUZINA |
| 16 | 15A | 2ECU |
| 17 | 15A | 3ECU |
| 18 | 15A | 1TCU |
| 19 | 30A | 1ECU |
| 20 | 10A | AMS |
| 21 | 15A | 2TCU |
| 22 | 10A | LIMPADOR |
| 23 | 15A | INJETOR |
| 24 | 15A | 1SENSOR |
| 25 | 15A | BOMBA COMBUST. |
| 26 | 25A | LIMPADOR |
| 27 | 15A | BOBINA IGNIÇÃO |
| 28 | 15A | 2SENSOR |
| 29 | 35A | LIMPADOR TRAS. |
| 30 | 20A | BOMBA COMBUST. |
| 31 | - | - |
| 32 | 35A | VENTILADOR |
| 33 | 50A | RELÉ PRINCIPAL |
| 34 | 35A | LIMPADOR DIANT. BAIXA |
| 35 | 35A | LIMPADOR DIANT. ALTA |
| 36 | 20A | A/C |
| 37 | 20A | BUZINA |
| 38 | 35A | VENTOINHA ARREFEC. |
| 39 | - | - |
| 40 | 35A | PARTIDA |
| 41 | 20A | B/BUZINA ALARME |
