Diagramas de fusíveis e relés, localização das caixas de fusíveis para Hyundai HB20 (2021-2022).
Substituindo fusíveis
Se quaisquer luzes, acessórios ou controles do veículo não funcionarem, verifique o fusível apropriado. Se um fusível queimar, o filamento interno do fusível derreterá ou quebrará.
Atenção!
- Desligue o motor do veículo
- Nunca substitua um fusível por outro que não seja da mesma capacidade.
- Um fusível de maior capacidade pode causar danos e um possível incêndio.
- Nunca instale um pedaço de fio ou lâmina de alumínio em vez do fusível apropriado, ainda que em caráter provisório. Isso pode causar danos extensos a toda a fiação e um possível incêndio.
- Não use uma chave de fenda ou qualquer outro objeto de metal para remover os fusíveis, pois isso pode causar um curto circuito e danificar o sistema.

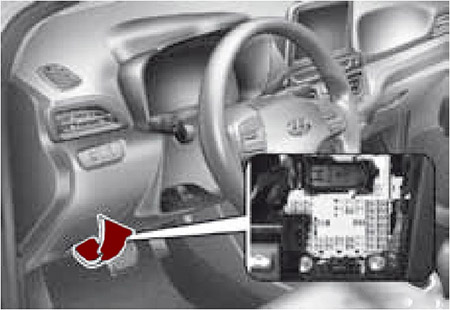

Compartimento dos passageiros

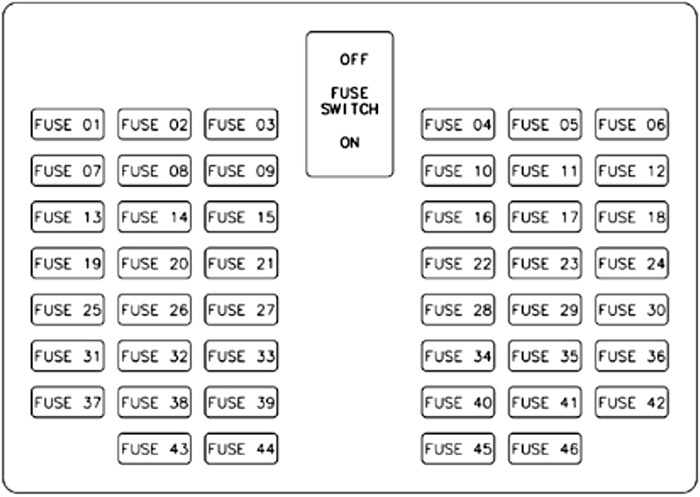

Diagrama de fusíveis
| № | A | Símbolo |
|---|---|---|
| 1 | - | - |
| 2 | 10A | LUZ INTERIOR |
| 3 | 10A | VIDRO TRAS. AQUECIDO |
| 4 | 25A | SEGURANÇA VIDRO LE |
| 5 | 25A | SEGURANÇA VIDRO LE |
| 6 | 10A | BOMBADE OLEO |
| 7 | - | - |
| 8 | 15A | 1IBU |
| 9 | 15A | MULTIMÍDIA |
| 10 | 25A | SEGURANÇA VIDRO LD |
| 11 | 25A | VIDRO LD |
| 12 | 15A | 3TCU (TM:B/LUZ SUP.) |
| 13 | 15A | LUZ NEBLINA DIANT. |
| 14 | 10A | INTERR.FREIO |
| 15 | 10A | MEMÓRIA |
| 16 | 7.5A | MOTOR PARTIDA |
| 17 | 15A | 2SPARE |
| 18 | 7.5A | 1MODULE |
| 19 | - | - |
| 20 | 10A | 6MODULE |
| 21 | - | - |
| 22 | 10A | AIRBAG |
| 23 | 20A | TRAVA PORTA |
| 24 | 10A | 4ECU |
| 25 | - | - |
| 26 | 7.5A | AMS |
| 27 | 15A | EMERGÊNCIA |
| 28 | 10A | 2MODULE |
| 29 | - | - |
| 30 | 10A | 3MODULE |
| 31 | 10A | 1SPARE |
| 32 | 15A | LIMPADOR ТЕ |
| 33 | - | - |
| 34 | 7.5A | A/ВAG IND |
| 35 | 10A | 2IBU |
| 36 | 7.5A | 3ABS |
| 37 | 25A | LIMPADOR DIANT. |
| 38 | 7.5A | 3A/C |
| 39 | - | - |
| 40 | 7.5A | PAINEL INSTR. |
| 41 | 10A | ACC |
| 42 | 7.5A | 2MDPS |
| 43 | 10A | 5MODULE |
| 44 | 7.5A | 4MODULE |
| 45 | 15A | TOMADA FORÇA |
| 46 | 7.5A | 2A/C |

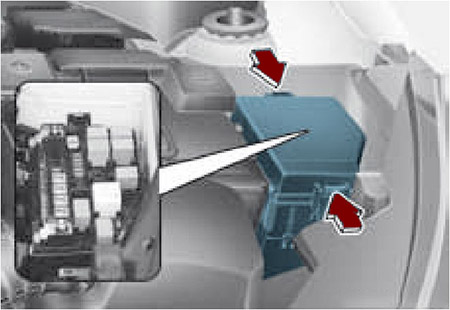

Compartimento do motor

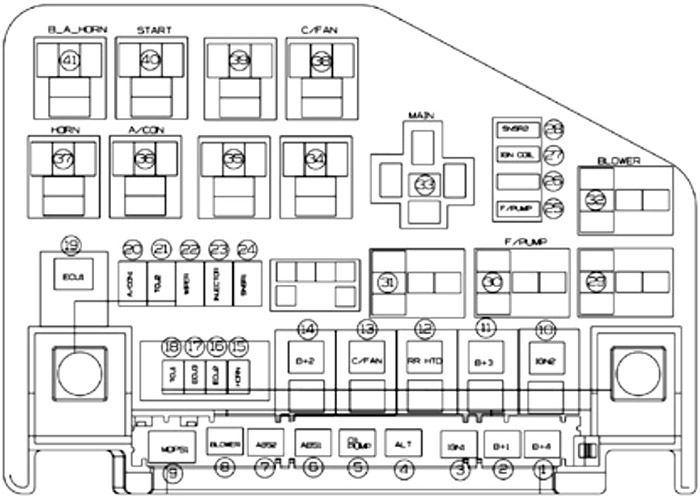

Diagrama de fusíveis
| № | A | Símbolo |
|---|---|---|
| 1 | 50A | 4B+ |
| 2 | 50A | 1В+ |
| 3 | 30A | IG1 |
| 4 | 120A (KAPPA) / 150A (GAMMA, TGDI) | ALT |
| 5 | 40A | BOMBA DE ÓLEO |
| 6 | 40A | 1ABS |
| 7 | 40A | 2ABS |
| 8 | 40A | VENTILADOR |
| 9 | 80A | 1MDPS |
| 10 | 40A | IG2 |
| 11 | 50А | 3В+ |
| 12 | ЗОА (Sedan) / 50А (Hatch) | VIDRO TRAS. AQUECIDO |
| 13 | 40A (KAPPA,) / 50A (TGDI) | VENTIL RESFRIAMENTO |
| 14 | 40A | 2B+ |
| 15 | 10A | BUZINA |
| 16 | 15A | 2ECU |
| 17 | 15A | 3ECU |
| 18 | 15A | 1TCU |
| 19 | 30A | 1ECU |
| 20 | 10A | 1A/C |
| 21 | 15A | 2TCU |
| 22 | 10A | LIMPADOR |
| 23 | 15A | INJETOR |
| 24 | 15A | 1SENSOR |
| 25 | 15A | BOMBA COMBUST. |
| 26 | - | - |
| 27 | 15A | BOBINA IGNIÇÃO |
| 28 | 15A | 2SENSOR |
| 29 | - | - |
| 30 | - | BOMBA COMBUST. |
| 31 | - | - |
| 32 | - | VENTILADOR |
| 33 | - | RELÉ PRINCIPAL |
| 34 | - | - |
| 35 | - | - |
| 36 | - | A/C |
| 37 | - | BUZINA |
| 38 | - | VENTOINHA ARREFEC. |
| 39 | - | - |
| 40 | - | PARTIDA |
| 41 | - | B/BUZINA ALARME |
