Diagramas de fusíveis, localização das caixas de fusíveis para Honda HR-V (RU; 2014, 2015, 2016, 2017, 2018, 2019).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Se algum dispositivo elétrico não estiver funcionando, gire o interruptor de ignição para a posição e verifique se algum fusível está queimado. Se algum fusível estiver queimado, remova-o com um extrator de fusíveis e substitua-o por um novo.
Atenção!
A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga.
Caixa de Fusíveis no Compartimento do Motor
Caixa de Fusíveis A

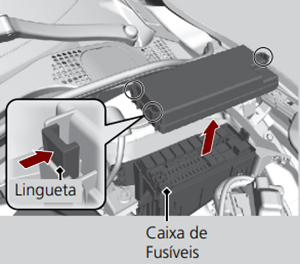

Localizada próxima ao reservatório do fluido de freio. Empurre as linguetas para remover a tampa.

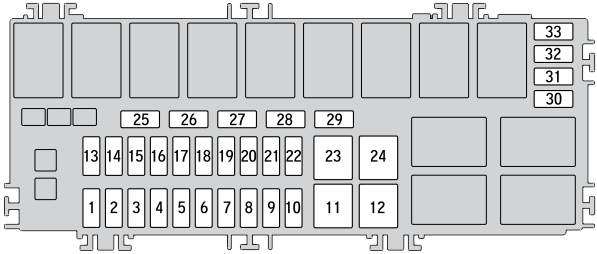

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 20A | Farol Baixo Principal |
| 2 | — | — |
| 3 | 10A | Pisca-alerta |
| 4 | 15A | DBW |
| 5 | — | — |
| 6 | 10A | Freio |
| 7 | 15A | Relé Principal do Sistema de Injeção de Combustível (Injetores, Corpo do Acelerador, Sensores do Motor) |
| 8 | 15A | Bobinas de Ignição |
| 9 | 10A | 2019: Luzes de Condução Diurna (DRL) |
| 10 | 15A | Bomba de Combustível |
| 11 | — | — |
| 12 | 30A | Ventoinha Principal |
| 13 | — | — |
| 14 | 7,5A | Relé da Embreagem Magnética do Compressor do A/C (Ar-condicionado) |
| 15 | 7,5A | Sensor da Bateria |
| 16 | 10A | Lanterna |
| 17 | — | — |
| 18 | 10A | Buzina |
| 19 | 10A | Farol de Neblina |
| 20 | 10A | Unidade de Controle Eletrônico da Injeção de Combustível |
| 21 | 10A | 2014-2018: Luz de Ré 2019: Backup |
| 22 | 10A | Sistema de Áudio |
| 23 | 30A | Ventoinha Secundária |
| 24 | — | — |
| 25 | — | — |
| 26 | 7,5A | Motor de Partida |
| 27 | 7,5A | FLRLD |
| 28 | — | — |
| 29 | — | — |
| 30 | 7,5A | Saída do Relé Secundário Fl |
| 31 | 7,5A | IGP2 Secundário |
| 32 | 10A | Farol Baixo Direito |
| 33 | 10A | Farol Baixo Esquerdo |
Caixa de Fusíveis B

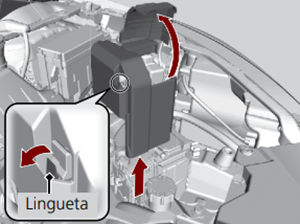

Puxe para cima a tampa do terminal “+” e, em seguida, remova a cobertura, empurrando a lingueta, como indicado.

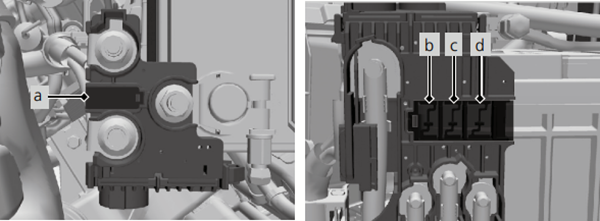

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| a | 100A | Bateria Principal |
| b | 70A | RB Principal 1 |
| c | 80A | RB Principal 2 |
| d | 60A | 2014-2018: Alimentação 2019: Aquecedor do Combustível |
Caixa de Fusíveis Interna
Caixa de Fusíveis A

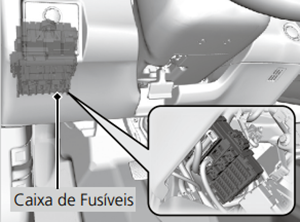

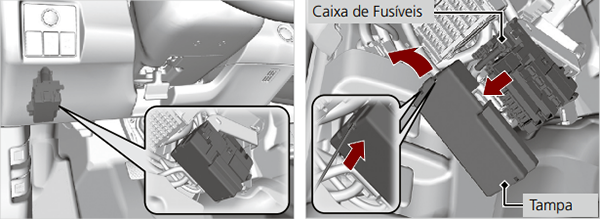

Localizada abaixo do painel de instrumentos.

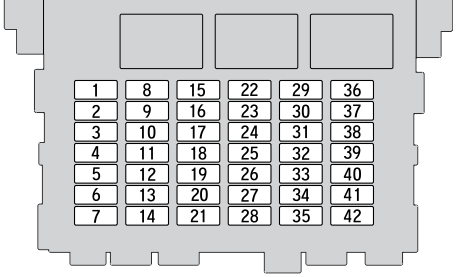

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 20A | Trava da Porta |
| 2 | — | — |
| 3 | — | — |
| 4 | 10A | Atuador da Trava da Porta do Lado do Motorista (Destravar) |
| 5 | 10A | Atuador da Trava da Porta do Lado do Passageiro (Destravar) |
| 6 | 10A | 2019: Atuador da Trava da Porta do Motorista (Destravar) |
| 7 | 10A | 2019: Atuador da Trava da Porta do Motorista (Travar) |
| 8 | 20A | Vidro Elétrico do Motorista |
| 9 | 20A | Vidro Elétrico do Passageiro Dianteiro |
| 10 | 20A | Vidro Elétrico Traseiro Esquerdo |
| 11 | 20A | Vidro Elétrico Traseiro Direito |
| 12 | 10A | Atuador da Trava da Porta do Lado do Motorista (Travar) |
| 13 | 10A | Atuador da Trava da Porta do Lado do Passageiro (Travar) |
| 14 | 7,5A | Ativação do Fl |
| 15 | 10A | Farol Alto Direito |
| 16 | 7,5A | 2014-2018: Unidade de controle do motor (PCM) 2019: STS |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | 15A | Lavador |
| 23 | — | — |
| 24 | 7,5A | A/C (Ar-condicionado) |
| 25 | 7,5A | 2017-2019: Luzes de Condução Diurna |
| 26 | — | — |
| 27 | 7,5A | Unidade de Controle do ABS (Sistema de Freio Vitibloqueio) / VSA (Controle de Tração e Estabilidade) |
| 28 | 10A | Sistema Suplementar de Segurança (Air Bags, Cintos de Segurança, etc) |
| 29 | 10A | Farol Alto Esquerdo |
| 30 | 10A | 2014-2018: Indicador de posição do pedal de freio para controle de velocidade de cruzeiro 2019: Alternador |
| 31 | 10A | Relé |
| 32 | 15A | Bomba de Combustível |
| 33 | 7,5A | SRS2 |
| 34 | 7,5A | Painel de Instrumentos |
| 35 | 7,5A | Solenoide da Transmissão Automática |
| 36 | 20A | Soquete de Alimentação de Acessórios Dianteiro |
| 37 | 7,5A | Acessórios (Áudio e Relé da Tomada 12V) |
| 38 | — | — |
| 39 | 10A | Opcionais |
| 40 | 10A | Limpador do Vidro Traseiro |
| 41 | — | — |
| 42 | — | — |
Caixa de Fusíveis B

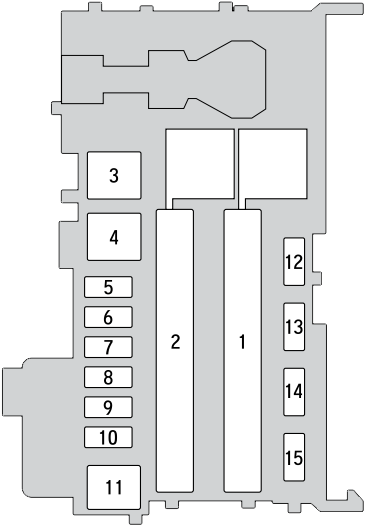

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 70A | Sistema de Direção com Assistênda Elétrica Proqressiva (EPS) |
| 50A | IG Principal | |
| 50A | Caixa de Fusíveis Principal 2 | |
| 40A | Motor da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) | |
| 30A | Caixa de Fusíveis Principal | |
| 40A | Caixa de Fusíveis Principal 3 | |
| 2 | 30A | Desembaçador do Vidro Traseiro |
| 30A | EPB L | |
| — | — | |
| 40A | Aquecedor do Motor | |
| 30A | EPB R | |
| 30A | 2019: Relé à Prova de Falha (FSR) da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) | |
| 3 | — | — |
| 4 | — | — |
| 5 | 30A | 2014-2016: Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) 2017-2018: Relé à Prova de Falha (FSR) da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 7,5A | Luzes Internas |
| 10 | 20A | Soquete de Alimentação de Acessórios Central |
| 11 | — | — |
| 12 | 7,5A | Trava da Chave na Posição ACESSÓRIOS |
| 13 | — | — |
| 14 | 7,5A | Ventilador do A/C (Ar-condicionado) |
| 15 | 30A | Limpador do Para-brisa |
