Diagramas de fusíveis, localização das caixas de fusíveis para Honda Fit (2003, 2004, 2005, 2006, 2007, 2008).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Todos os circuitos elétricos do veículo estão protegidos contra curto-circuito e sobrecargas através de fusíveis. Esses fusíveis estão localizados em duas caixas, uma no interior do veículo e outra no compartimento do motor. Se algum acessório ou equipamento elétrico parar de funcionar, verifi que primeiro se existe algum fusível queimado. Substitua o fusível queimado e verifique o funcionamento do equipamento.
- Desligue a ignição. Certifi que-se que os faróis e demais acessórios elétricos estejam desligados.
- Remova a tampa da caixa de fusíveis.
- Verifi que os fusíveis maiores da caixa de fusíveis do compartimento do motor e observe os fi lamentos. Para remover esses fusíveis, utilize uma chave Phillips.
- Verifi que os fusíveis menores da caixa de fusíveis do compartimento do motor e todos os fusíveis da caixa de fusíveis, no interior do veículo. Remova-os com o extrator de fusíveis, localizado dentro da caixa de fusíveis do interior do veículo.
- Verifi que se o fi lamento está rompido. Se estiver, substitua o fusível por um novo de mesma amperagem.
- Se o fusível novo queimar rapidamente, a causa deve ser diagnosticada e corrigida por um técnico qualifi cado em uma Concessionária Autorizada Honda.
Atenção!
A substituição de um fusível por outro de amperagem maior pode danifi car todo o sistema elétrico, em caso de sobrecarga. Caso não possua um fusível de amperagem adequada para o circuito, sempre instale um fusível de amperagem menor.
Compartimento dos passageiros

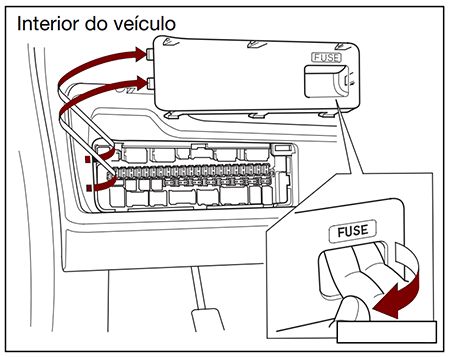

A caixa de fusíveis interna está localizada logo abaixo da coluna da direção. Para remover a tampa da caixa de fusíveis, puxe-a em sua direção e retire a tampa dos seus encaixes.

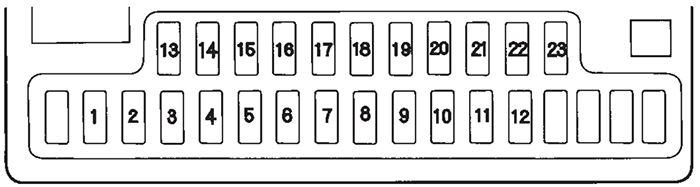

Diagrama de fusíveis (2003-2005)
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | - | Não utilizado |
| 2 | 20A | Vidro elétrico do motorista |
| 3 | 20A | Trava da porta |
| 4 | 20A | Vidro elétrico traseiro, lado direito |
| 5 | 10A | Indicador de direção |
| 6 | - | Não utilizado |
| 7 | 15A | Bobina da ignição 1 |
| 8 | 15A | Soquete de alimentação |
| 9 | 15A | Bobina da Ignição 2 |
| 10 | 20A | Limpador dianteiro |
| 11 | 15A | Bomba de Combustível |
| 12 | 20A | Desembaçador traseiro |
| 13 | 20A | Vidro elétrico traseiro, lado esquerdo |
| 14 | 20A | Vidro elétrico do passageiro dianteiro |
| 15 | 10A | SRS* |
| 16 | 7,5A | Instrumentos |
| 17 | 7,5A | Áudio (se equipado) |
| 18 | - | Não utilizado |
| 19 | - | Não utilizado |
| 20 | 15A | ECU |
| 21 | 10A | Limpador traseiro |
| 22 | 7,5A | Retrovisor elétrico, Ar-condicionado* |
| 23 | - | Não utilizado |
| 24 | 7,5A | ABS* |
| 25 | - | Não utilizado |
| * Se equipado | ||

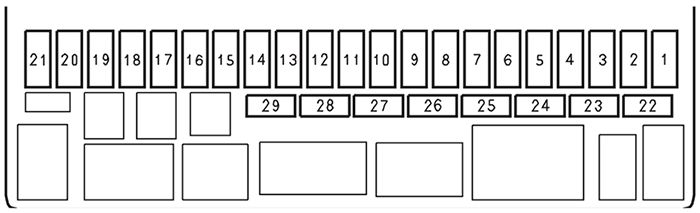

Diagrama de fusíveis (2006-2008)
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | - | Não utilizado |
| 2 | 15A | Bobina de ignição 2 |
| 3 | 7,5A | Instrumentos |
| 4 | 10A | Indicador de direção |
| 5 | - | Não utilizado |
| 6 | 20A | Limpador dianteiro |
| 7 | 15A | 2006-2007: Bomba de combustível (sistema de partida a frio*) |
| 8 | - | Não utilizado |
| 9 | 20A | Desembaçador traseiro |
| 10 | 7,5A | Retrovisor elétrico, Ar-condicionado |
| 11 | 15A | Bomba de combustível |
| 12 | 10A | Limpador traseiro |
| 13 | 15A | ECU |
| 14 | 20A | Vidro elétrico traseiro lado esquerdo |
| 15 | 20A | Vidro elétrico traseiro lado direito |
| 16 | 20A | Vidro elétrico do passageiro dianteiro |
| 17 | - | Não utilizado |
| 18 | - | Não utilizado |
| 19 | - | Não utilizado |
| 20 | - | Não utilizado |
| 21 | - | Não utilizado |
| 22 | - | Não utilizado |
| 23 | 15A | Bobina de ignição 1 |
| 24 | 7,5A | ABS |
| 25 | 7,5A | Sistema de áudio |
| 26 | 15A | Soquete de alimentação |
| 27 | 20A | Trava da porta |
| 28 | 20A | Vidro elétrico do motorista |
| * Se equipado | ||
Compartimento do motor

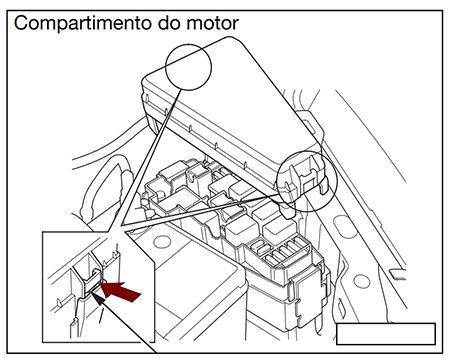

A caixa de fusíveis está localizada na parte de trás do compartimento do motor, lado do motorista. Para abrir, pressione as lingüetas, conforme indicado na ilustração.
Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 80A | Bateria |
| 2 | 40A | Fusível principal EPS |
| 3 | 50A | Fusível principal ignição |
| 4 | 40A | Motor ABS* |
| 5 | 40A | Relé do ventilador |
| 6 | 40A | Bateria |
| 7 | 30A | 2003-2004: Luz de neblina 2005: Bobina da ignição 1 |
| 8 | 15A | 2003-2004: Reserva 2005: Soquete de alimentação 2006-2008: Luz interna (teto) / Iluminação dos Instrumentos |
| 9 | 10A | Lanterna |
| 10 | 20A | Ventilador do arrefecimento |
| 11 | 30A | Ventilador do condensador |
| 12 | 20A | Farol direito |
| 13 | 20A | Farol esquerdo |
| 14 | 10A | Advertência |
| 15 | 30A | ABS* |
| 16 | 15A | Buzina, Freio |
| * Se equipado | ||
