Diagramas de fusíveis, localização das caixas de fusíveis para Honda CR-V (2018, 2019, 2020).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Seu veículo possui um extrator de fusíveis na parte interna da tampa da caixa de fusíveis no compartimento do motor.
- Altere o modo de alimentação para o modo VEÍCULO DESLIGADO. Desligue os faróis e todos os acessórios.
- Remova a tampa da caixa de fusíveis.
- Verifique os fusíveis grandes no compartimento do motor. (Se o fusível grande estiver queimado, substitua-o em uma Concessionária Autorizada Honda no Território Nacional).
- Inspecione os fusíveis pequenos no compar-timento do motor e no interior do veículo. (Se algum fusível estiver queimado, remova-o com o extrator de fusíveis* e substitua-o por um novo).
Atenção!
A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Substitua o fusível por outro com a mesma amperagem nominal especificada.
Caixa de Fusíveis Interna

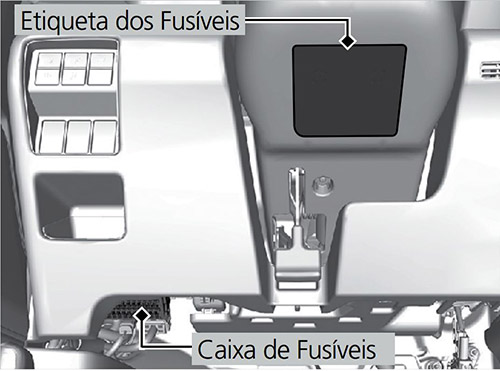

Localizada abaixo do painel de instrumentos.

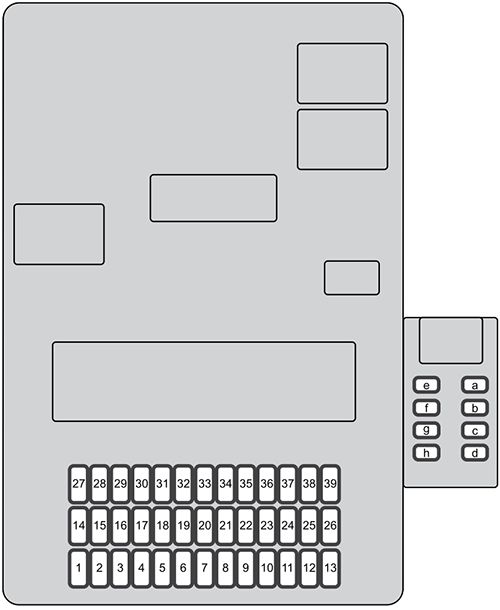

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 10A | Acessórios |
| 2 | 5A | Trava da Chave |
| 3 | 10A | IG1 OPTION 3 |
| 4 | 5A | IG1 OPTION 2 |
| 5 | 10A | Indicador do airbag do passageiro |
| 6 | 10A | IG1 SRS 2 |
| 7 | 10A | IG1 METER |
| 8 | 15A | IG1 FUEL PUMP |
| 9 | 10A | IG2 A/C |
| 10 | 20A | Soquete de Alimentação de Acessórios Compartimento do Console Central |
| 11 | 5A | IG1 MONITOR |
| 12 | 10A | Atuador da Trava da Porta do Lado Direito (Travar) |
| 13 | 10A | Atuador da Trava da Porta do Lado Esquerdo (Destravar) |
| 14 | 20A | Vidro Elétrico Traseiro do Lado Esquerdo |
| 15 | 20A | Vidro Elétrico Dianteiro do Lado do Passageiro Dianteiro |
| 16 | 20A | Trava da Porta |
| 17 | 10A | IG1 TCU |
| 18 | 10A | Ajuste Elétrico do Apoio Lombar do Banco do Motorista |
| 19 | 20A | Teto Solar |
| 20 | 10A | Relé de Corte do Motor de Partida |
| 21 | 10A | IG1 ACG |
| 22 | 10A | IG2 DAYTIME LIGHT |
| 23 | 10A | Luz de Neblina Traseira |
| 24 | 5A | +B OPTION |
| 25 | 10A | Atuador da Trava da Porta do Motorista (Travar) |
| 26 | 10A | Atuador da Trava da Porta do Lado Direito (Destravar) |
| 27 | 20A | Vidro Elétrico Traseiro do Lado Direito |
| 28 | 20A | Vidro Elétrico do Motorista |
| 29 | 20A | Soquete de Alimentação de Acessórios Dianteiro |
| 30 | 10A | SMART |
| 31 | 20A | Reclinador do Banco Elétrico do Motorista |
| 32 | - | - |
| 33 | 20A | Deslizador do Banco Elétrico do Motorista |
| 34 | 10A | IG1 ABS/VSA |
| 35 | 10A | IG1 SRS |
| 36 | 20A | HAC OPTION |
| 37 | 15A | +B TRAILER* |
| 38 | 10A | Atuador da Trava da Porta do Lado Esquerdo (Travar) |
| 39 | 10A | Atuador da Trava da Porta do Motorista (Destravar) |
| a | 20A | 2018: PTG 2019: Fechamento do Power Tailgate (Sistema de Abertura / Fechamento Elétrico da Tampa Traseira) |
| b | 20A | Deslizador do Banco Elétrico do Passageiro Dianteiro |
| c | 20A | Reclinador do Banco Elétrico do Passageiro Dianteiro |
| d | - | - |
| e | - | - |
| f | - | - |
| g | - | - |
| h | - | - |
| *Se disponível | ||
Caixa de Fusíveis no Compartimento do Motor

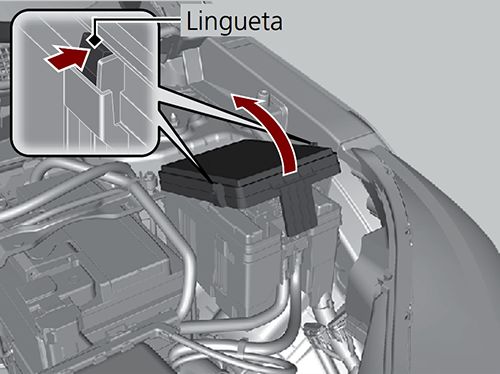

Localizada próxima da bateria. Empurre as linguetas para remover a tampa.

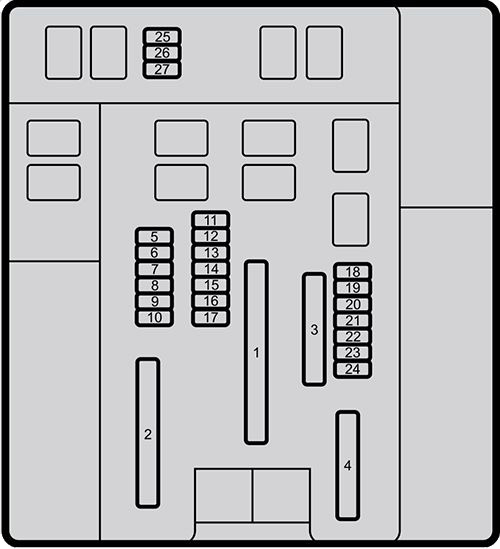

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 30A | Amplificador de Áudio |
| 40A | EBB | |
| 30A | Ventoinha de Arrefecimento | |
| 30A | R/M 1 | |
| 30A | IG MAIN 2 | |
| 30A | R/M 2 | |
| 125A | Fusível Principal | |
| 2 | 70A | Sistema de Direção com Assistência Elétrica Progressiva (EPS) |
| 30A | IG MAIN 1 | |
| 40A | Caixa de Fusíveis Opcional | |
| 60A | Caixa de Fusíveis 1 | |
| 30A | Motor do Limpador Dianteiro | |
| 30A | Motor da Ventoinha de Arrefecimento Secundária | |
| 3 | 40A | Desembaçador do Vidro Traseiro |
| 30A | Motor de Partida | |
| 40A | Caixa de Fusíveis 2 | |
| 40A | Motor da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) | |
| 40A | Relé à Prova de Falha (FSR) da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) | |
| 40A | Motor do Ventilador Interno | |
| 4 | 40A | OP BLOCK 1 |
| 40A | 2018: OP BLOCK 2 | |
| - | - | |
| 40A | Power Tailgate (Sistema de Abertura / Fechamento Elétrico da Tampa Traseira) | |
| 5 | 7,5A | VB ACT |
| 6 | 15A | Lavador |
| 7 | 15A | 2018: FI MAIN 2019: Relé Principal do Sistema de Injeção de Combustível (Injetores, Corpo do Acelerador, Sensores do Motor) |
| 8 | 15A | Fl SUB |
| 9 | 10A | Luzes de Freio |
| 10 | 20A | Injetor |
| 11 | 7,5A | IGPS (LAF) |
| 12 | 10A | Unidade de Controle Eletrônico da Injeção de Combustível |
| 13 | - | - |
| 14 | 10A | Sinalizador de Advertência (Pisca-alerta) |
| 15 | 15A | Bobinas de Ignição |
| 16 | 15A | Unidade de Controle da Transmissão |
| 17 | 7,5A | Iluminação Ativa em Curvas* |
| 18 | 10A | Back Up |
| 19 | 15A | Sistema de Áudio |
| 20 | 20A | 2018: E-DPS* 2019: AWD* |
| 21 | - | - |
| 22 | 15A | Faróis de Neblina |
| 23 | 10A | VMP |
| 24 | 10A | Buzina |
| 25 | 7,5A | IGP2 SUB* |
| 26 | - | - |
| 27 | - | - |
| *Se disponível | ||
