Diagramas de fusíveis, localização das caixas de fusíveis para Honda CR-V (2007, 2008, 2009, 2010, 2011).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Todos os circuitos elétricos do veículo estão protegidos contra curto circuito e sobrecargas através de fusíveis. Esses fusíveis estão localizados em duas caixas, uma no interior do veículo e outra no compartimento do motor. Se algum acessório ou equipamento elétrico parar de funcionar, verifique primeiro se existe algum fusível queimado.
- Coloque o interruptor de ignição na posição 0 (trava) e desligue todos os outros interruptores e acessórios.
- Remova a tampa da caixa de fusíveis.
- Verifique os fusíveis maiores da caixa de fusíveis do compartimento do motor e observe os filamentos. Para remover esses fusíveis, utilize uma chave Philips.
- Verifique os fusíveis menores da caixa de fusíveis do compartimento do motor e todos os fusíveis da caixa de fusíveis do interior do veículo. Remova-os com o extrator de fusíveis, localizado na caixa de fusíveis do compartimento do motor.
- Verifique se o filamento está rompido. Se estiver, substitua o fusível por um novo de mesma amperagem. Seu veículo possui fusíveis de reserva na parte traseira da tampa da caixa de fusíveis no compartimento do motor.
- Se o fusível novo queimar rapidamente, a causa deve ser diagnosticada e corrigida por um técnico qualificado em uma Concessionária Autorizada Honda.
Atenção!
A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Caso não possua um fusível de amperagem adequada para o circuito, sempre instale um fusível de amperagem menor.
Caixa de fusíveis do interior do veículo

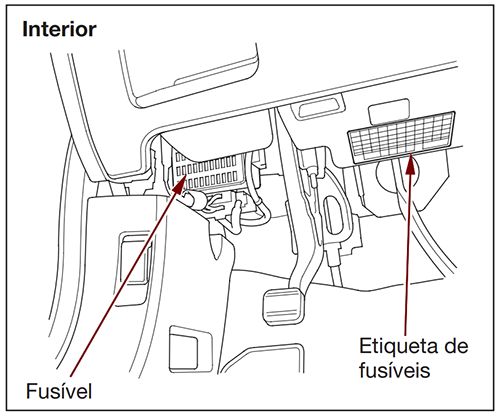

A caixa de fusíveis interna está localizada logo abaixo do painel de instrumentos, do lado do motorista.

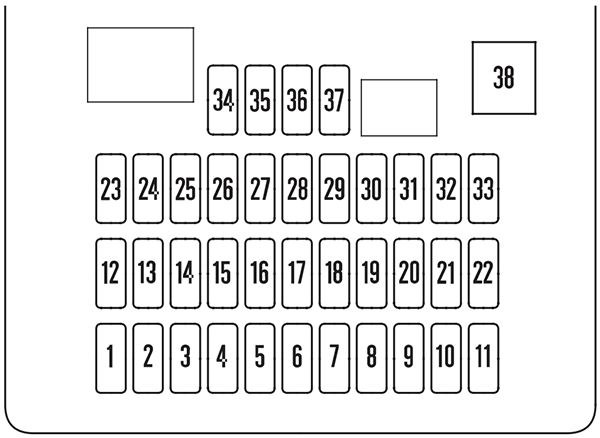

Diagrama de fusíveis
| N° | A | Circuitos protegidos |
|---|---|---|
| 1 | 7,5A | Relé do vidro elétrico |
| 2 | 15A | Bomba de combustível |
| 3 | 10A | Alternador |
| 4 | 7,5A | ABS / VSA* |
| 5 | - | Não utilizado |
| 6 | 20A | Farol de neblina* |
| 7 | - | Não utilizado |
| 8 | 10A | Limpador e lavador do vidro traseiro |
| 9 | 7,5A | OPDS (Sistema de detecção de ocupante)* |
| 10 | 7,5A | Painel de instrumentos |
| 11 | 10A | SRS (airbag) |
| 12 | 10A | Farol alto direito |
| 13 | 10A | Farol alto esquerdo |
| 14 | 7,5A | Iluminação interna |
| 15 | 7,5A | Lanternas, placa de licença |
| 16 | 10A | Farol baixo direito |
| 17 | 10A | Farol baixo esquerdo |
| 18 | 20A | Fusível principal do farol alto |
| 19 | 15A | Fusível principal da iluminação interna |
| 20 | - | Não utilizado |
| 21 | 20A | Fusível principal do farol baixo |
| 22 | 7,5A | Não utilizado |
| 23 | - | Não utilizado |
| 24 | 20A | Teto solar* |
| 25 | 20A | Relé das travas das portas |
| 26 | 20A | Vidro elétrico, lado do motorista |
| 27 | - | Não utilizado |
| 28 | 15A | Soquete de alimentação traseiro |
| 29 | 15A | Soquete de alimentação dianteiro |
| 30 | 20A | Vidro elétrico, lado do passageiro |
| 31 | 15A | 2010-2011: Soquete de alimentação central |
| 32 | 20A | Vidro elétrico, traseiro direito |
| 33 | 20A | Vidro elétrico, traseiro esquerdo |
| 34 | 7,5A | Sistema de áudio |
| 35 | 7,5A | Travas elétricas |
| 36 | 10A | Sistema de climatização*, espelhos retrovisores |
| 37 | - | Não utilizado |
| 38 | 30A | Limpador / lavador do para-brisa |
| * Se equipado | ||
Caixa de fusíveis do compartimento do motor

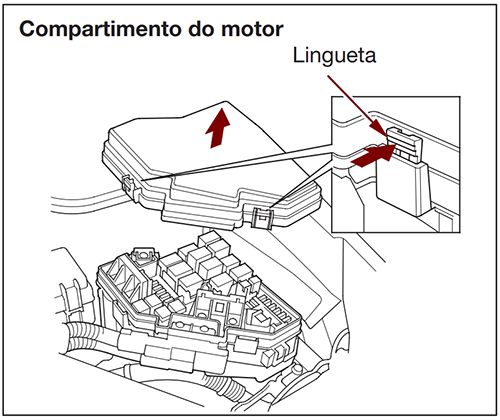

A caixa de fusíveis no compartimento do motor está localizada no lado esquerdo, próxima ao reservatório do fluido de freio. Para abri-la, puxe as lingüetas, conforme indicado na ilustração.

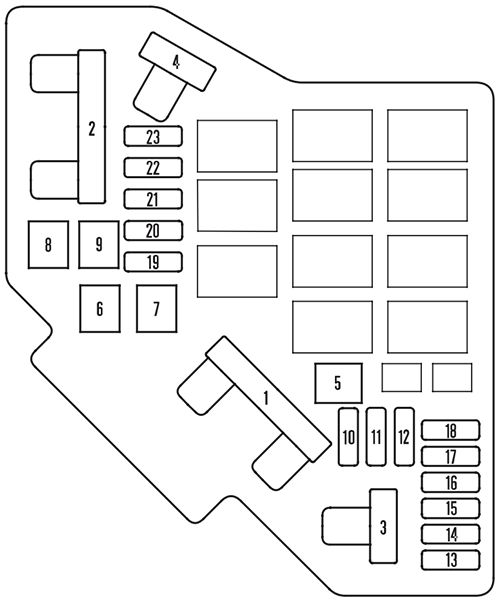

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 100A | Bateria |
| 70A | EPS | |
| 2 | 80A | Fusível principal (farol de neblinaVsoquete de alimentação para acessórios) |
| 50A | Fusível principal do interruptor de ignição | |
| 3 | 40A | ABS / VSA* |
| 20A | Motor do ABS / VSA* | |
| 4 | 50A | Fusível principal do farol |
| 40A | Fusível principal do vidro elétrico | |
| 5 | - | Não utilizado |
| 6 | 20A | Motor da ventoinha do A/C |
| 7 | 20A | Motor da ventoinha do radiador |
| 8 | 30A | Desembaçador traseiro |
| 9 | 40A | Motor do ventilador |
| 10 | 15A | Sinalizador de advertência |
| 11 | 15A | Sensor A/F |
| 12 | 15A | Luz de freio / Buzina |
| 13 | - | Não utilizado |
| 14 | - | Não utilizado |
| 15 | 7,5A | Relé da ventoinha do condensador do A/C e nível de óleo |
| 16 | - | Não utilizado |
| 17 | 15A | Sistema de áudio |
| 18 | 15A | Bobina de ignição |
| 19 | 15A | Unidade de controle eletrônico |
| 20 | 7,5A | Embreagem do compressor do A/C |
| 21 | 15A | ECM / PCM (através do relé de controle eletrônico da aceleração) |
| 22 | 7,5A | Luzes internas |
| 23 | 10A | Luz de marcha à ré |
| * Se equipado | ||
