Diagramas de fusíveis, localização das caixas de fusíveis para Honda Civic (2003, 2004, 2005, 2006).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Todos os circuitos elétricos do veículo estão protegidos contra curto-circuitos e sobrecargas através de fusíveis. Esses fusíveis estão localizados em duas caixas, uma no interior do veículo e outra no compartimento do motor. Se algum acessório ou equipamento elétrico apresentar problema, verifique primeiro se existe algum fusível queimado.
- Coloque o interruptor de ignição na posição 0 e desligue todos os outros interruptores e acessórios.
- Remova a tampa da caixa de fusíveis.
- Verifique os fusíveis maiores da caixa de fusíveis do compartimento do motor e observe os filamentos. Para remover esses fusíveis, utilize uma chave Phillips.
- Verifique os fusíveis menores da caixa de fusíveis do compartimento do motor e todos os fusíveis da caixa de fusíveis do interior do veículo. Remova-os com o extrator de fusíveis, localizado na caixa de fusíveis do compartimento do motor.
- Verifique se o filamento está rompido. Se estiver, substitua o fusível por um novo de mesma amperagem.
- Se o fusível novo queimar rapidamente, a causa deve ser diagnosticada e corri-gida por um técnico qualificado em uma Concessionária Honda.
Atenção!
A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Caso não possua um fusível de amperagem adequada para o circuito, sempre instale um fusível de amperagem menor.
Caixa de Fusíveis do Interior do Veículo

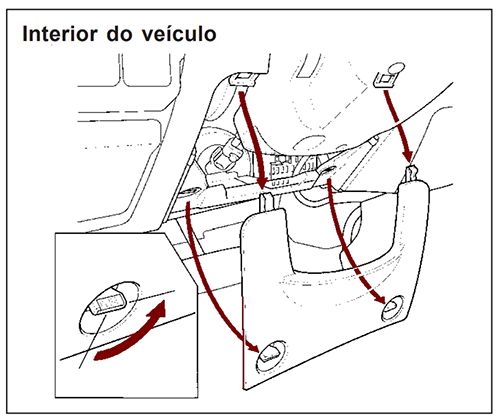

A caixa de fusíveis do interior do veículo encontra-se sob a coluna de direção. Para abri-la, gire os botões conforme mostrado.

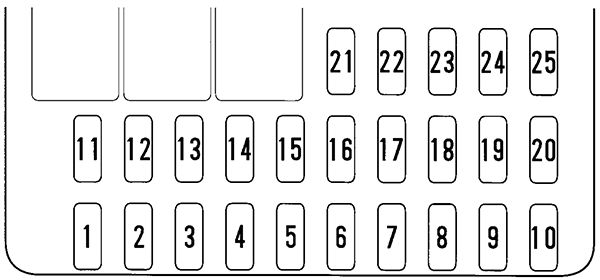

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 15A | Bobina de ignição |
| 2 | - | Não utilizado |
| 3 | 20A | 2003-2004: Faróis de neblina dianteiros (Não aplicável) |
| 15A | 2005-2006: Faróis de neblina dianteiros (Se aplicável) | |
| 4 | 10A | Alternador (IG) |
| 5 | - | Não utilizado |
| 6 | 7,5A | Relé dos vidros elétricos |
| 7 | 20A | Teto solar (Não aplicável) |
| 8 | 7,5A | Acessórios, rádio |
| 9 | 10A | Limpador do vidro traseiro (Não aplicável) |
| 10 | 7,5A | Instrumentos |
| 11 | 7,5A | ABS* |
| 12 | - | Não utilizado |
| 13 | 10A | SRS |
| 14 | 10A | Vidros elétricos |
| 15 | 10A | Acessórios - Alarme (Se aplicável) |
| 16 | - | Não utilizado |
| 17 | 15A | Bomba de combustível |
| 18 | 15A | Acessórios, acendedor de cigarros |
| 19 | 7,5A | Sinalizadores de direção |
| 20 | 20A | Limpador do pára-brisa |
| 21 | - | Não utilizado |
| 22 | 20A | Vidro elétrico do passageiro dianteiro |
| 23 | 20A | Vidro elétrico do motorista |
| 24 | 20A | Vidro elétrico traseiro esquerdo |
| 25 | 20A | Vidro elétrico traseiro direito |
| * Se equipado | ||
Caixa de Fusíveis do Compartimento do Motor

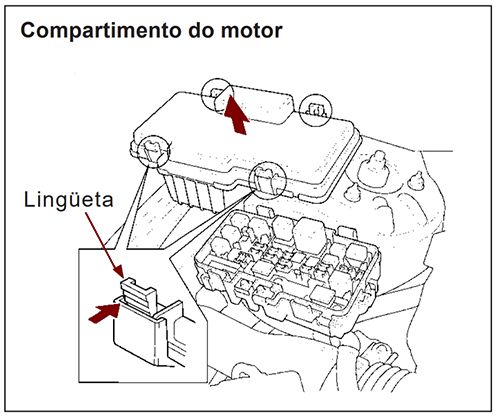

A caixa de fusíveis do compartimento do motor está localizada na parte traseira do compartimento, no lado direito. Para abri-la, pressione a lingüeta.

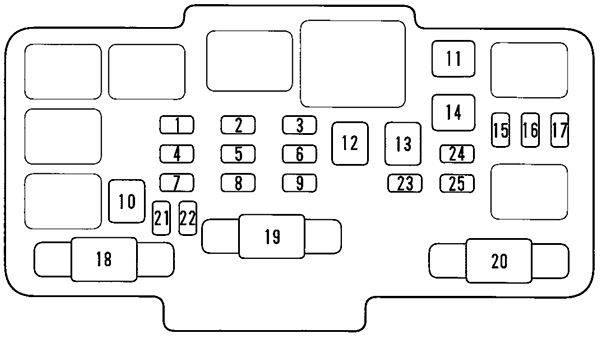

Diagrama de fusíveis
| № | A | Circuitos protegidos |
|---|---|---|
| 1 | 20A | Ventoinha do condensador* |
| 2 | 15A | Sinalizador de direção lateral |
| 3 | 7,5A | Luzes internas |
| 4 | 20A | Ventoinha do radiador |
| 5 | 10A | Sinalizadores de advertência |
| 6 | 15A | Fl ECU (Unidade de controle eletrônica) |
| 7 | 15A | Buzina, Luz de freio |
| 8 | 20A | ABS (F/S)* |
| 9 | 10A | Back up |
| 10 | 40A | Motor do ABS* |
| 11 | 30A | Desembaçador traseiro |
| 12 | 40A | Motor do aquecedor |
| 13 | 40A | Vidros elétricos |
| 14 | 40A | Opcional |
| 15 | 20A | Farol esquerdo |
| 16 | 20A | Travas das portas |
| 17 | 20A | Farol direito |
| 18 | - | Não utilizado |
| 19 | 80A | Fusível principal da bateria |
| 20 | 40A | Fusível principal da ignição |
| 21 -25 | - | Fusível reserva |
| * Se equipado | ||
