Diagramas de fusíveis, localização das caixas de fusíveis para Honda Accord (2016, 2017).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Seu veículo pode conter um extrator de fusíveis na parte interna da tampa da caixa de fusíveis no compartimento do motor.
- Altere o modo de alimentação para o modo VEÍCULO DESLIGADO. Desligue os faróis e todos os acessórios.
- Remova a tampa da caixa de fusíveis.
- Verifique os fusíveis grandes no compartimento do motor. (Se algum fusível grande estiver queimado, substitua-o em uma Concessionária Autorizada Honda no Território Nacional).
- Inspecione os fusíveis pequenos no compartimento do motor e no interior do veículo. (Se algum fusível estiver queimado, remova- -o com o extrator de fusíveis e substitua-o por um novo).
Atenção!
A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Substitua o fusível por outro com a mesma amperagem nominal especificada.
Caixa de Fusíveis Interna

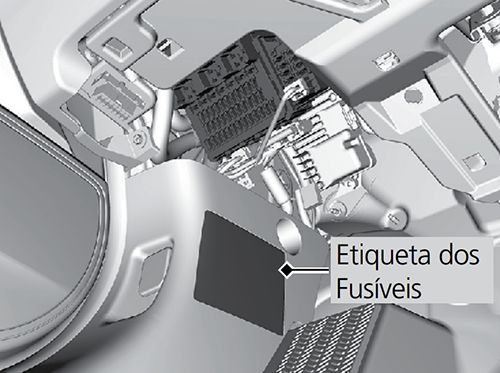

Localizada embaixo do painel de instrumentos.

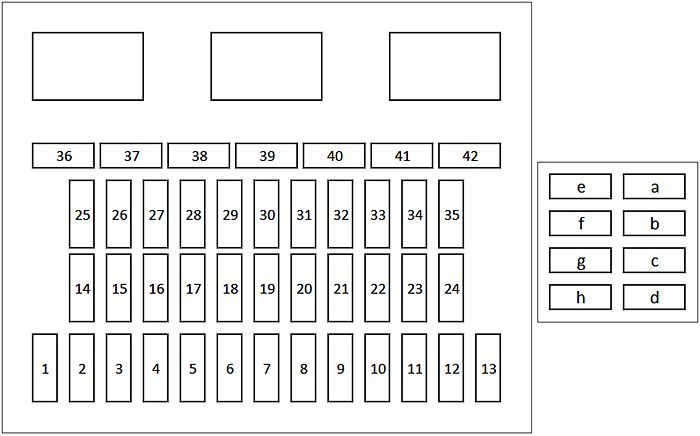

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 7,5A | A/C (Ar-condicionado) |
| 2 | 7,5A | DRL (Luz de Condução Diurna) |
| 3 | - | - |
| 4 | - | - |
| 5 | 7,5A | Painel de Instrumentos |
| 6 | 7,5A | Sistema Suplementar de Segurança (Air Bags, Cintos de Segurança, etc) |
| 7 | 7,5A | Opcional* |
| 8 | 10A | Solenoide da Transmissão Automática |
| 9 | 20A | Bomba de Combustível |
| 10 | 7,5A | Unidade de Controle do ABS (Sistema de Freio Antibloqueio)/VSA (Controle de Tração e Estabilidade) |
| 11 | - | - |
| 12 | 7,5A | Limpador do Para-brisa |
| 13 | 15A | Indicador de Posição do Pedal de Freio para Controle de Velocidade de Cruzeiro |
| 14 | 20A | Soquete de Alimentação de Acessórios (Compartimento do Console) |
| 15 | 20A | Reclinador do Banco Elétrico do Motorista |
| 16 | 20A | Teto solar |
| 17 | - | - |
| 18 | - | - |
| 19 | 10A | Atuador da Trava da Porta do Lado do Passageiro (Destravar) |
| 20 | 10A | Atuador da Trava da Porta do Lado do Motorista (Destravar) |
| 21 | 10A | Atuador da Trava da Porta do Motorista (Travar) |
| 22 | 10A | Atuador da Trava da Porta do Lado do Passageiro (Travar) |
| 23 | 10A | Atuador da Trava da Porta do Motorista (Destravar) |
| 24 | 10A | Sistema Suplementar de Segurança (Air Bags, Cintos de Segurança, etc) |
| 25 | 10A | Iluminação |
| 26 | 7,5A | Trava da Chave |
| 27 | 10A | Lanterna |
| 28 | 10A | Suporte Lombar |
| 29 | 10A | Farol Alto Direito |
| 30 | 15A | Lavador |
| 31 | 10A | SMART |
| 32 | 20A | Vidro Elétrico do Motorista |
| 33 | 20A | Vidro Elétrico do Passageiro Dianteiro |
| 34 | 20A | Vidro Elétrico Traseiro do Lado do Motorista |
| 35 | 20A | Vidro Elétrico Traseiro Lado do Passageiro |
| 36 | 20A | Deslizador do Banco Elétrico do Motorista |
| 37 | 7,5A | Acessórios |
| 38 | - | - |
| 39 | 10A | Farol Alto Esquerdo |
| 40 | 20A | Acendedor de Cigarros |
| 41 | 10A | Atuador da Trava da Porta do Lado do Motorista (Travar) |
| 42 | 20A | Trava da Porta |
| a | - | - |
| b | 20A | ACM |
| c | - | - |
| d | 20A | Amplificador Premium |
| e | - | - |
| f | - | - |
| g | 20A | Reclinador do Banco Elétrico do Passageiro |
| h | 20A | Deslizador do Banco Elétrico do Passageiro |
| * Se disponível | ||
Caixa de Fusíveis no Compartimento do Motor

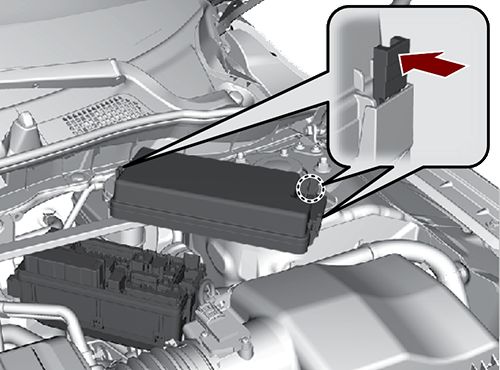

Localizada próxima ao reservatório do fluido de freio. Empurre as linguetas para remover a tampa.

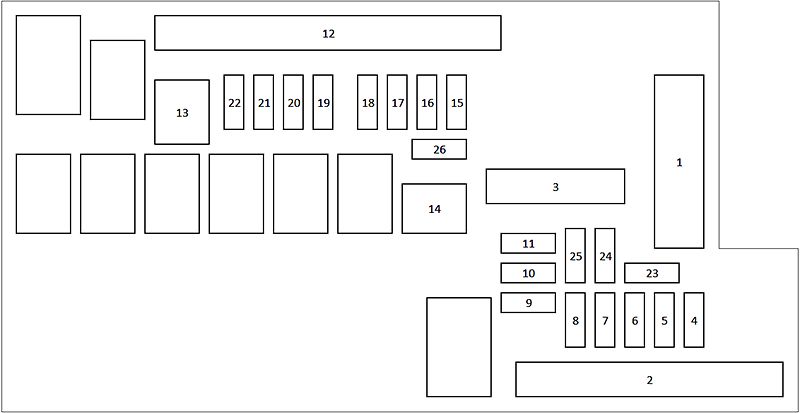

Diagrama de fusíveis
| № | A | Circuito Protegido |
|---|---|---|
| 1 | 125A | Fusível Principal |
| 2 | 70A | Sistema de Direção com Assistência Elétrica Progressiva (EPS) |
| 60A | Caixa de Fusíveis Principal 1 | |
| 40A | Caixa de Fusíveis Opcional 1 | |
| - | - | |
| - | - | |
| 40A | Relê à Prova de Falha (FSR) da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) | |
| 30A | Motor da Unidade de Controle do ABS (Sistema de Freio Antibloqueio) e VSA (Controle de Tração e Estabilidade) | |
| 3 | - | - |
| - | - | |
| - | - | |
| - | - | |
| 4 | 10A | Faróis de Neblina |
| 5 | 10A | Buzina |
| 6 | 10A | Freio |
| 7 | 15A | Fl Secundário |
| 8 | 7,5A | DRL (Luz de Condução Diurna)* |
| 9 | 15A | Bobinas de Ignição |
| 10 | - | - |
| 11 | 15A | Pisca-alerta |
| 12 | 60A | Caixa de Fusíveis Principal 2 |
| 40A | Caixa de Fusíveis Opcional 2 | |
| 30A | IG Principal 1 | |
| 30A | IG Principal 2 | |
| 30A | Motor da Ventoinha Secundária | |
| 30A | Farol Baixo Principal | |
| 30A | Farol Alto Principal | |
| 30A | Motor do Limpador | |
| 30A | Motor da Ventoinha Principal | |
| 30A | Motor de Partida | |
| 13 | 40A | Desembaçador do Vidro Traseiro |
| 14 | 40A | Motor do Aquecedor |
| 15 | 15A | Fl Principal |
| 16 | - | - |
| 17 | 7,5A | Relé da Embreagem Magnética do Compressor do A/C (Ar-condicionado) |
| 18 | 15A | DBW |
| 19 | 20A | Lanterna |
| 20 | 7,5A | Luzes Internas |
| 21 | 10A | Luz de Ré |
| 22 | 10A | Sistema de Áudio |
| 23 | 7,5A | Temporizador da Ventoinha |
| 24 | 10A | Farol Baixo Direito |
| 25 | 10A | Farol Baixo Esquerdo |
| 26 | - | - |
| * Se disponível | ||
