Diagrama de fusíveis Honda Accord (2013-2015)

Índice:

Diagramas de fusíveis, localização das caixas de fusíveis para Honda Accord (2013, 2014, 2015).

A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.

Substituindo fusíveis

Há um extrator de fusíveis na parte posterior da tampa da caixa de fusíveis no compartimento do motor.

Gire a chave de ignição para a posição TRAVADA 0. Desligue os faróis e todos os acessórios.
Remova a tampa da caixa de fusíveis.
Verifique os fusíveis grandes no compartimento do motor. (Se algum fusível grande estiver queimado, substitua-o em uma Concessionária Autorizada Honda no Território Nacional).
Inspecione os fusíveis pequenos no compartimento do motor e no interior do veículo. (Se algum fusível estiver queimado, remova- -o com o extrator de fusíveis e substitua-o por um novo).

Atenção!

A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Substitua o fusível por outro com a mesma amperagem nominal especificada.

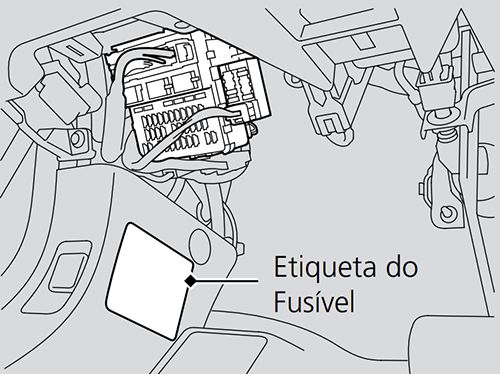

Caixa de Fusíveis Interna

Localizada embaixo do painel de instrumentos.

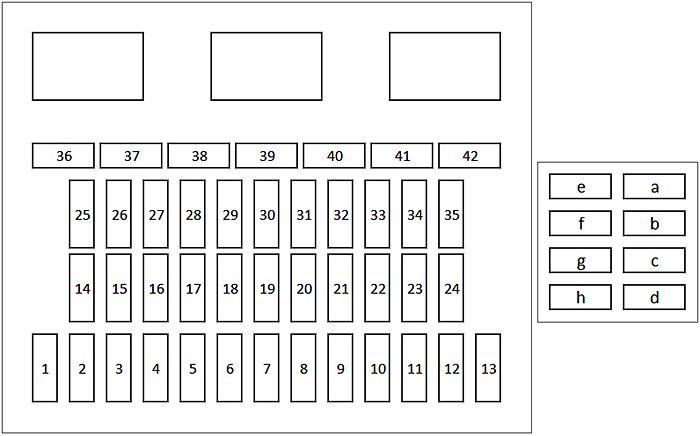

Diagrama de fusíveis

№	Circuito Protegido
1	A/C
2	Luz de Rodagem Diurna
3	-
4	-
5	Medidor
6	SRS
7	Opcional*
8	MISS SOL
9	Bomba de Combustível
10	ABS/VSA
11	-
12	Limpador
13	ACG
14	Tomada Traseira para Acessórios (Compartimento do Console)
15	Banco Elétrico Reclinável do Motorista*
16	Teto solar*
17	-
18	-
19	Atuador da Trava da Porta do Passageiro (Destravar)
20	Atuador da Trava da Porta Traseira Lado Motorista (Destravar)
21	Atuador da Trava da Porta do Motorista (Travar)
22	Atuador da Trava da Porta do Passageiro (Travar)
23	Atuador da Trava da Porta do Motorista (Destravar)
24	SRS
25	Iluminação
26	Trava da Chave
27	Iluminação
28	Suporte Lombar*
29	Luz Alta do Farol Direito
30	Lavador
31	SMART*
32	Vidro Elétrico do Motorista
33	Vidro Elétrico do Passageiro Direito
34	Vidro Elétrico Traseiro Lado do Motorista
35	Vidro Elétrico Traseiro Lado do Passageiro
36	Banco Elétrico Deslizante do Motorista*
37	Acessórios
38	-
39	Luz Alta do Farol Esquerdo
40	Soquete de Alimentação para Acessórios (Painel do Console)/ Acendedor de Cigarros
41	Atuador da Trava da Porta Traseira Lado Motorista (Travar)
42	Trava da Porta
a	Áudio*
b	ACM*
c	-
d	Amp. Premium
e	-
f	-
g	Banco Elétrico Reclinável do Passageiro*
h	Banco Elétrico Deslizante do Passageiro*
* Não disponível em todos os modelos

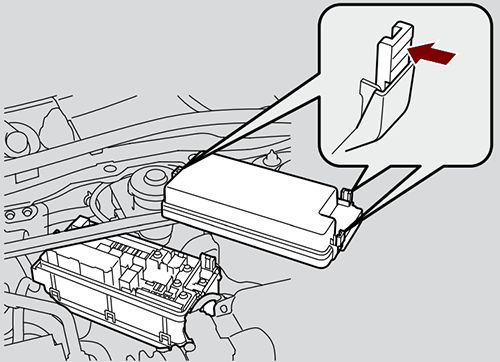

Caixa de Fusíveis no Compartimento do Motor

Situada próximo ao reservatório do fluido de freio. Pressione as linguetas para abrir a caixa.

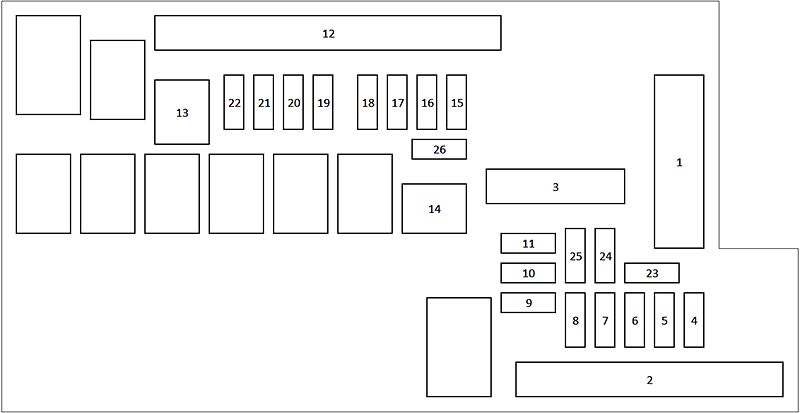

Diagrama de fusíveis

№	Circuito Protegido
1	Fusível Principal
2	EPS
	Caixa de Fusíveis Principal 1
	Caixa de Fusíveis Opcional 1
	-
	-
	ABS/Sistema VSA FSR
	Motor do ABS/Sistema VSA
3	-
	-
	-
4	Faróis de Neblina*
5	Buzina
6	Freio
7	Fl Secundário
8	Luz de Rodagem Diurna*
9	Bobina IG
10	Injetor*²
11	Pisca-alerta
12	Caixa de Fusíveis Principal 2
	Caixa de Fusíveis Opcional 2
	IG Principal 1
	IG Principal 2*³
	Motor da Ventoinha Secundária
	Farol Baixo Principal
	Farol Alto Principal
	Motor do Limpador
	Motor da Ventoinha Principal
	MG do Motor de Partida*³
13	Desembaçador do Vidro Traseiro
14	Motor do Aquecedor
15	Fl Principal
16	Aquecedor dos Retrovisores Externos*
17	Embreagem MG
18	DBW
19	Lanterna
20	Luzes Internas
21	Luz de Ré
22	Áudio
23	Temporizador da ventoinha
24	Luz Baixa Farol Direito
25	Luz Baixa Farol Esquerdo
26	-
¹ Modelos com sistema de entrada sem chave têm um botão ENGINE START/STOP ao invés de interruptor de ignição ² Modelos 4 cilindros *³ Modelos com sistema de acesso sem chave
