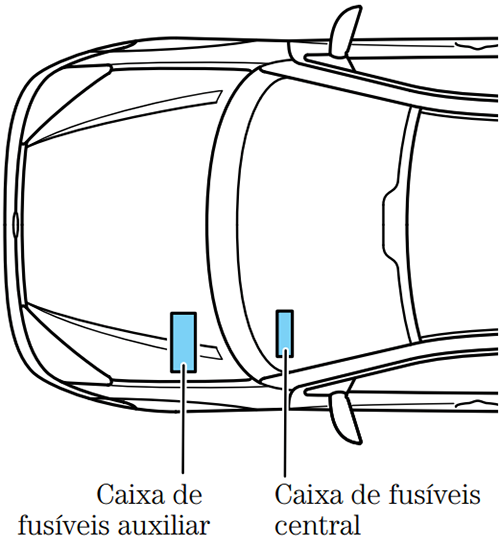

Diagramas de fusíveis, localização das caixas de fusíveis para Ford Focus (C170; 1999, 2000, 2001, 2002, 2003, 2004, 2005).
Substituindo fusíveis
Encontra um saca-fusíveis na tampa da caixa de fusíveis auxiliar.
Atenção!
- Alterações inadequadas no sistema eléctrico ou de combustível podem ter repercussões negativas na segurança do veículo, devido ao perigo de incêndio que constituem ou de danos no motor
- Antes de substituir um fusível, desligue a ignição e todo o equipamento eléctrico
- Substitua sempre um fusível queimado por um fusível novo com a mesma amperagem
Caixa de fusíveis central

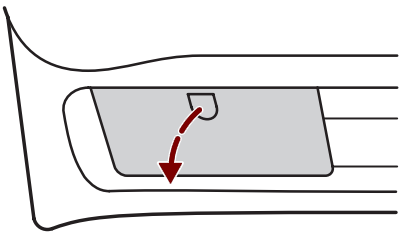

Encontra-se debaixo do painel de instrumentos do lado esquerdo.

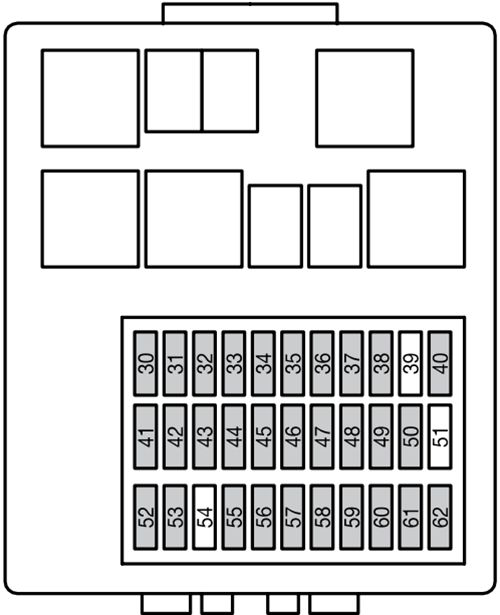

Diagrama de fusíveis
| № | A | Circuitos de corrente protegidos |
|---|---|---|
| 30 | 10 | Interruptor das luzes |
| 31 | 15 | Rádio |
| 32 | 15 | Pisca (GEM) |
| 33 | 20 | Buzina, banco eléctrico |
| 34 | 20 | Vidros eléctricos |
| 35 | 7.5 | Luzes Interiores, retrovisores eléctricos |
| 36 | 7.5 | Módulos electrónicos, instrumentos |
| 37 | 25 | Vidros eléctricos, fecho centralizado (lado esquerdo) |
| 38 | 25 | Vidros eléctricos, fecho centralizado (lado direito) |
| 39 | — | Não ocupado |
| 40 | 10 | Luz de marcha atrás |
| 41 | 7.5 | Rádio (acessório) |
| 42 | 15 | Luzes de travão |
| 43 | 15 | Vidros eléctricos, lavagem do vidro traseiro |
| 44 | 20 | Luzes de nevoeiro |
| 45 | 7.5 | Ar condicionado, ar recirculado |
| 46 | 7.5 | Módulo ABS |
| 47 | 15 | Isqueiro, tomada de corrente do centro |
| 48 | 10 | Ficha da unidade de diagnóstico |
| 49 | 25 | Desembaciador do vidro traseiro |
| 50 | 7.5 | Desembaciadores dos retrovisores |
| 51 | — | Não ocupado |
| 52 | 15 | Bancos dianteiros aquecidos |
| 53 | 10 | Farolim de marcha atrás, aquecimento dos bicos de lavagem |
| 54 | — | Não ocupado |
| 55 | 25 | Vidros dianteiros eléctricos |
| 56 | 20 | Limpa pára-brisas |
| 57 | 7.5 | Luzes de presença dianteiras, lado direito |
| 58 | 7.5 | Luzes de presença dianteiras, lado esquerdo |
| 59 | 10 | Interruptor das luzes |
| 60 | 7.5 | Módulo do airbag |
| 61 | 7.5 | Módulos electrónicos, instrumentos |
| 62 | 7.5 | Luzes da chapa da matrícula |
| 63 | 20 | Fecho centralizado (na parte de trás da caixa dos fusíveis) |
Compartimento do motor

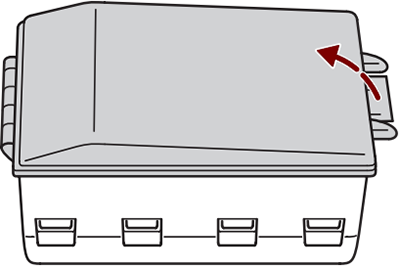

Esta caixa de fusíveis encontra-se do lado esquerdo no compartimento do motor. Para verificar ou substituir um fusível, retire a tampa da caixa dos fusíveis, soltando o gancho e levantando.

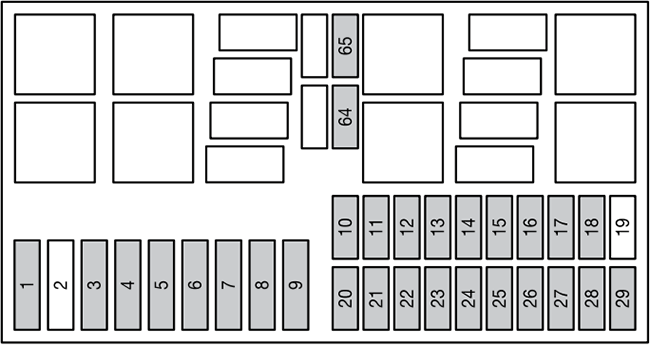

Diagrama de fusíveis
| № | A | Circuitos de corrente protegidos |
|---|---|---|
| 1 | 40 | Alimentação de corrente principal ao sistema eléctrico (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 2 | — | Não ocupado |
| 3 | 40 | Aquecimento da vela de incandescência 2 |
| 4 | 50 | Desembaciador do pára-brisas (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 5 | 60 | Vela de incandescência Diesel (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 6 | 30 | Ventoinha de arrefecimento do motor (ar condicionado) (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 7 | 40 | Alimentação de corrente principal ao sistema eléctrico (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 8 | 30 | Ignição (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 9 | 20 | Gestão do motor (A substituição destes fusíveis/relés requer os conhecimentos de um especialista) |
| 10 | 1 | Sensor de tensão de bateria |
| 11 | 30 | Bomba do ABS |
| 12 | 15 | Bomba de combustível, bomba de injecção de gasóleo |
| 13 | 30 | Sistema de lavagem dos faróis |
| 14 | 10 | Luzes de condução diurna (luzes de presença) |
| 15 | 10 | Solenoide da embraiagem do ar condicionado |
| 16 | 15 | Médios, lado esquerdo |
| 17 | 15 | Médios, lado direito |
| 18 | 10 | H02S transmissor da sonda (catalisador) |
| 19 | — | Não ocupado |
| 20 | 10 | Gestão do motor |
| 21 | 20 | Válvulas ABS |
| 22 | 20 | Luzes de condução diurna (só faróis HID) |
| 23 | 20 | Aquecimento com ignição por combustível (motor diesel) |
| 24 | 30 | Aquecimento da vela de incandescência 1, altifalante de graves (só ST170) |
| 25 | 15 | Luzes de condução diurna (só faróis convencionais) |
| 26 | 10 | Máximos, lado esquerdo |
| 27 | 10 | Máximos, lado direito |
| 28 | 10 | Desembaciador do pára-brisas, aquecedor com ignição por diesel, motor diesel |
| 29 | 30 | Ventoinha de arrefecimento do motor (ar condicionado) |
| 64 | 30 | Motor do ventilador do aquecimento |
| 65 | 30 | Ventoinha de arrefecimento do motor |
