Diagramas de fusíveis, localização das caixas de fusíveis para Fiat 500L Living (2018, 2019).
Substituindo fusíveis
Quando um dispositivo não funciona, é necessário verificar a eficiência do respetivo fusível de proteção: o elemento conductor não deve ser interrompido. Caso contrário, é necessário substituir o fusível queimado por outro com a mesma amperagem (da mesma cor).
Atenção!
- Antes de substituir um fusível, certificar-se de que retirou a chave da ignição e que desligou e/ou desengatou todos os acessórios.
- Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.
- Não substituir, em caso algum, um fusível por outro com uma amperagem superior; PERIGO DE INCÊNDIO.
- Se um fusível geral de proteção intervier (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), dirigir-se à Rede de Assistência Fiat.
Centralina do painel de instrumentos

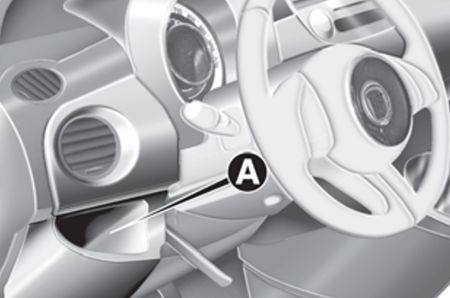

Para aceder aos fusíveis, remover a cobertura A montada à pressão.
Diagrama de fusíveis
| № | A | DISPOSITIVOS |
|---|---|---|
| F13 | 5 | Corretor de focagem dos faróis |
| F36 | 15 | Tomada de diagnóstico, autorrádio, climatizador, EOBD |
| F37 | 5 | Interruptor das luzes de stop, nó do quadro de instrumentos |
| F38 | 15 | Fecho centralizado de portas |
| F43 | 15 | Bomba do lava-vidros / lava-óculo posterior |
| F47 | 20 | Elevador de vidro do lado do condutor |
| F48 | 20 | Elevador de vidro lado do passageiro |
| F49 | 5 | Sensor de estacionamento, retroiluminação dos comandos, espelhos elétricos |
| F51 | 7,5 | Climatizador, luzes de stop, embraiagem, tejadilho de abrir elétrico, espelhos elétricos |
| F53 | 5 | Nó do painel de instrumentos |
O fusível B de 5A para a descongelação dos espelhos externos encontra-se na zona da tomada de diagnóstico, como ilustrado. Na zona inferior, ao lado da pedaleira, está localizada a centralina do painel de instrumentos.
Centralina do vão do motor

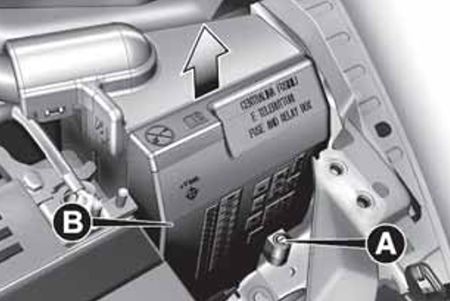

A centralina está localizada no lado direito do vão do motor. Para aceder aos fusíveis, proceder do seguinte modo:
- Premir a fundo o parafuso A.
- Ao mesmo tempo, rodar lentamente o parafuso para a esquerda até encontrar resistência (não forçar para além do limite).
- Aliviar lentamente o parafuso.
- A abertura efetiva é assinalada pela saída de toda a cabeça do parafuso da respetiva sede.
- Remover a tampa B, fazendo-a deslizar para cima nas guias laterais, como na figura.

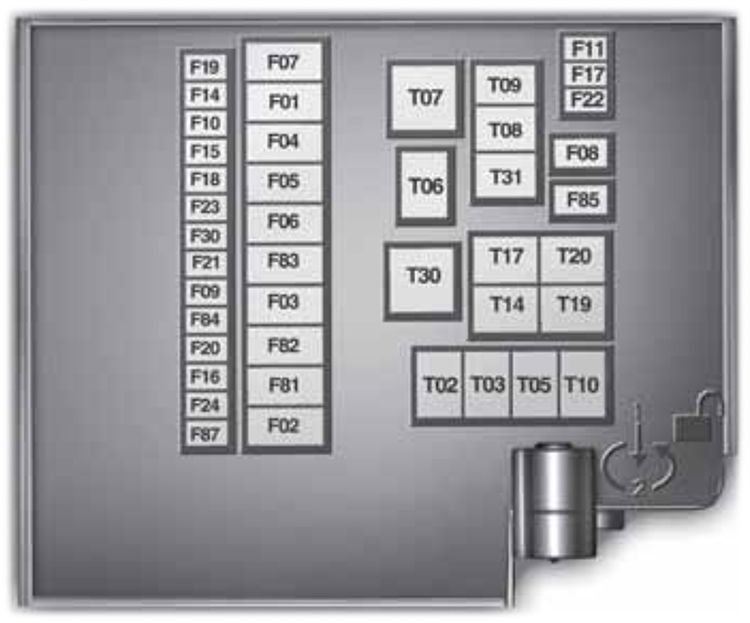

Diagrama de fusíveis
| № | A | DISPOSITIVOS |
|---|---|---|
| F02 | 20 | HI-FI |
| F08 | 30 | Electroventilador do climatizador |
| F09 | 30 | Lava-faróis |
| F10 | 10 | Avisadores acústicos |
| F14 | 15 | Faróis de máximos |
| F15 | 20 | Motor do tejadilho de abrir elétrico |
| F16 | 7,5 | Alimentação (+ chave) da centralina da caixa de velocidades Dualogic |
| F20 | 30 | Óculo traseiro térmico |
| F30 | 15 | Luzes de nevoeiro dianteiras |
| F84 | 10 | Centralina da caixa de velocidades Dualogic |
| F85 | 20 | Tomada de corrente anterior (com ou sem isqueiro) |
