Diagramas de fusíveis e relés, localização das caixas de fusíveis para Fiat 500 (2021, 2022).
Substituindo fusíveis
Quando um dispositivo não funciona, é necessário verificar a eficiência do respetivo fusível de proteção: o elemento condutor não deve ser interrompido. Caso contrário, é necessário substituir o fusível queimado por outro com a mesma amperagem (da mesma cor). Para substituir um fusível, utilizar a pinça engatada no interior da tampa do vão de fusíveis situado no lado esquerdo do tablier.
Atenção!
- Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.
- Não substituir, em caso algum, um fusível por outro com uma amperagem superior; PERIGO DE INCÊNDIO.
- No caso de o fusível voltar a interromper-se, dirigir-se à Rede de Assistência Fiat.
- Se um fusível geral de proteção intervier (MEGA-FUSE, MIDI-FUSE, MAXIFUSE), dirigir-se à Rede de Assistência Fiat.
Centralina do painel de instrumentos

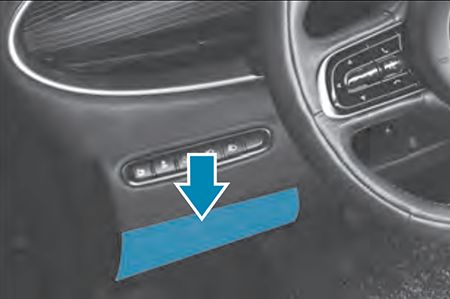

A centralina está localizada no lado inferior esquerdo do tablier. Para aceder à centralina de fusíveis, remover o painel do tablier.

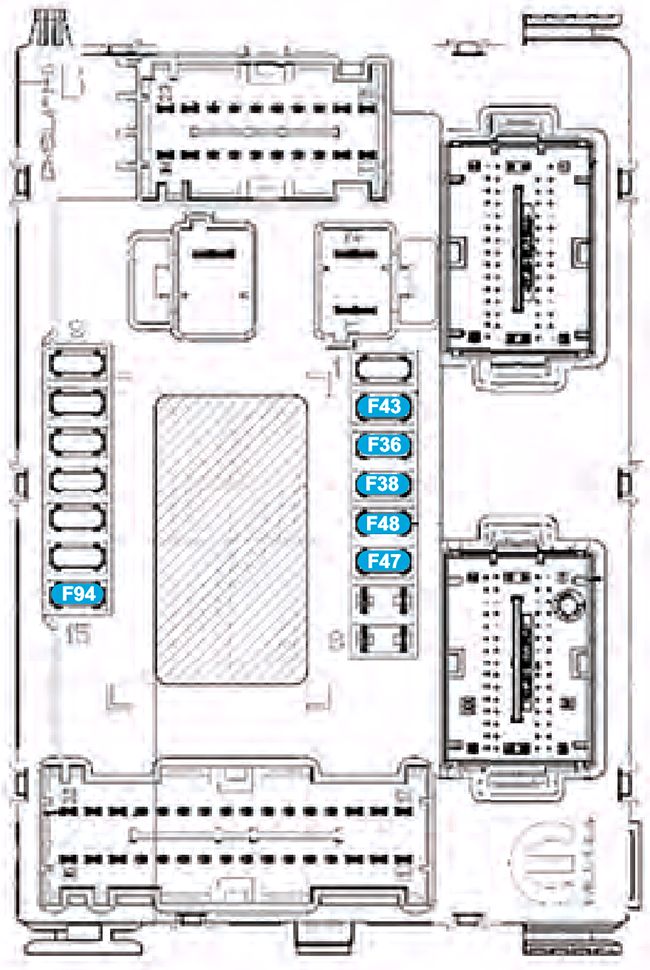

Diagrama de fusíveis
| № | A | Dispositivos |
|---|---|---|
| F36 | 15 | Alimentação do climatizador, Smart Audio, tomada USB dados, visor Uconnect, comando do travão de mão elétrico, tomada EOBD |
| F38 | 20 | Destrancar porta da bagageira |
| F43 | 20 | Bomba lava vidros |
| F47 | 20 | Elevador de vidros elétrico dianteiro (lado do condutor) |
| F48 | 20 | Elevador de vidros elétrico dianteiro (lado do passageiro) |
| F94 | 15 | Tomada de 12 V |

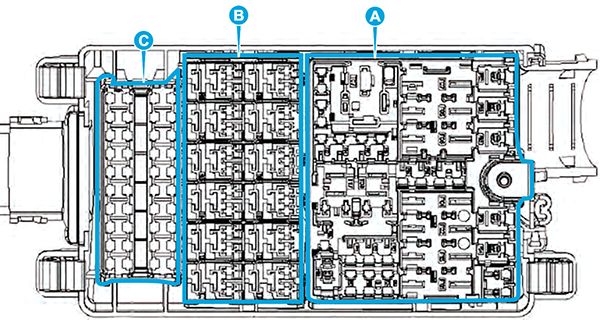

Centralinas do vão do motor

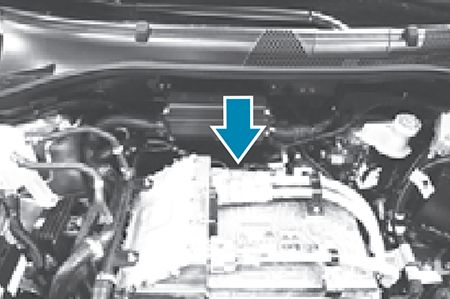

A centralina porta-fusíveis está situada atrás do conversor CC/CC.
Diagrama de fusíveis

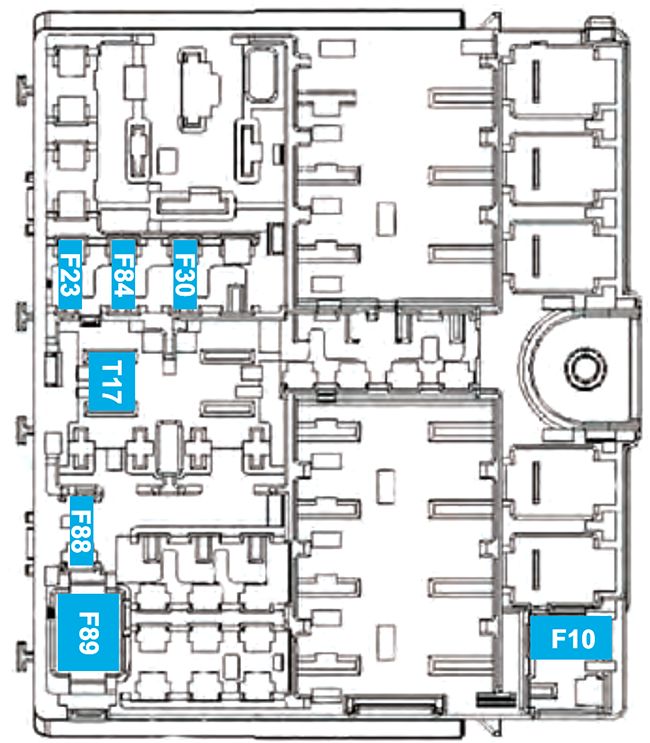

Centralina (A)
| № | A | Dispositivos |
|---|---|---|
| F10 | 10 | Buzina |
| F23 | 20 | Bancos aquecidos (se presentes) |
| F30 | 20 | Para-brisas aquecido (se presente) |
| F84 | 20 | Tomada de corrente 12V no vão da bagageira |
| F88 | 7,5 | Aquecimento dos espelhos exteriores (se presente) |
| F89 | 20 | Vidro traseiro térmico |
| T17 | 30 | Descongelação dos espelhos exteriores / vidro traseiro térmico |

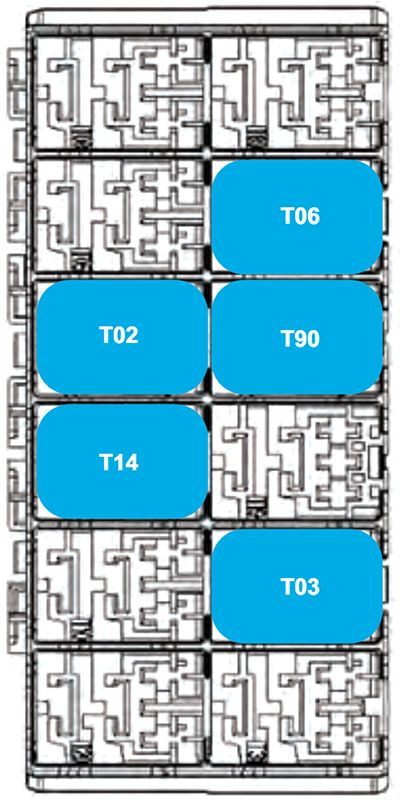

Centralina (B)
| № | A | Dispositivos |
|---|---|---|
| Relé > | ||
| T02 | 30 | Bancos aquecidos (se presentes) |
| T03 | 20 | Buzina |
| T06 | 30 | Bancos aquecidos (se presentes) |
| T14 | 20 | Tomada de corrente 12V no vão da bagageira |
| T90 | 30 | Para-brisas aquecido (se presente) |

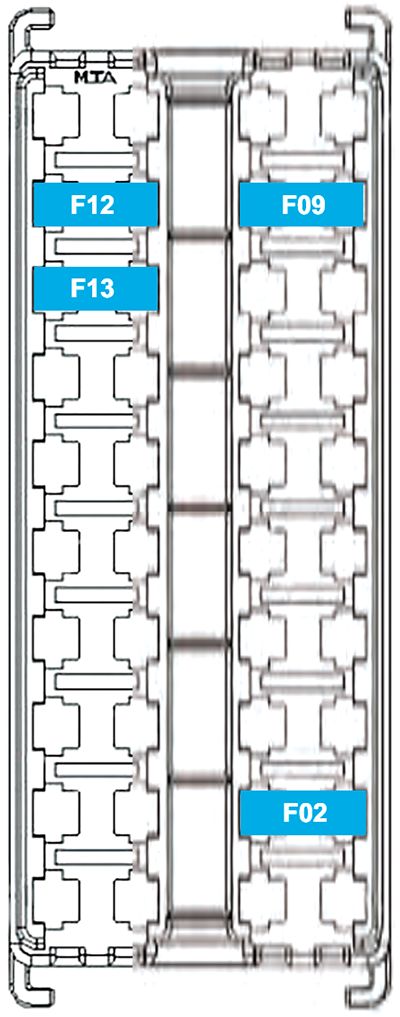

Centralina (C)
| № | A | Dispositivos |
|---|---|---|
| F02 | 10 | Fechadura elétrica lado do condutor |
| F09 | 10 | Fechadura elétrica lado do passageiro |
| F12 | 20 | Amplificador do sistema áudio (se presente) |
| F13 | 20 | Movimentação do tejadilho elétrico (se presente) |
