Diagramas de fusíveis, localização das caixas de fusíveis para Cupra Leon (2020, 2021, 2022, 2023).
Substituindo fusíveis
Substituir os fusíveis apenas se a causa do erro tiver sido solucionada. Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema elétrico deverá ser inspecionado por um serviço de assistência técnica.
- Desligue a ignição, as luzes e todos os dispositivos elétricos.
- Abra a caixa de fusíveis correspondente.
- Extrair o fusível. Irá reconhecer um fusível fundido se a tira de metal estiver fundida. Ilumine o fusível com uma lanterna para ver se está fundido.
- Substituir o fusível fundido por um novo com amperagem idêntica (com cor e inscrição igual) e tamanho idêntico.
- Volte a colocar a cobertura ou a tampa da caixa de fusíveis.
Atenção!
Utilizar fusíveis inadequados, reparar fusíveis e fazer ligação direta de um circuito de corrente sem fusíveis pode provocar um incêndio e lesões graves.
- Nunca utilize fusíveis de capacidade superior. Substitua os fusíveis somente por fusíveis com a mesma amperagem (mesma cor e inscrição) e tamanho.
- Nunca substituir os fusíveis por uma tira metálica, um grampo ou similar.
- Nunca toque nos cabos elétricos do sistema de ignição. Evitar os curto-circuitos na instalação elétrica.
Fusíveis no interior do veículo

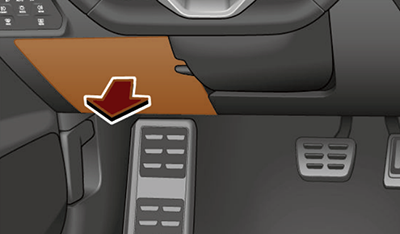

No painel de instrumentos do lado do condutor: tampa da caixa de fusíveis.
- Abrir: recline a cobertura para baixo.
- Fechar: recline a cobertura para cima até encaixar.

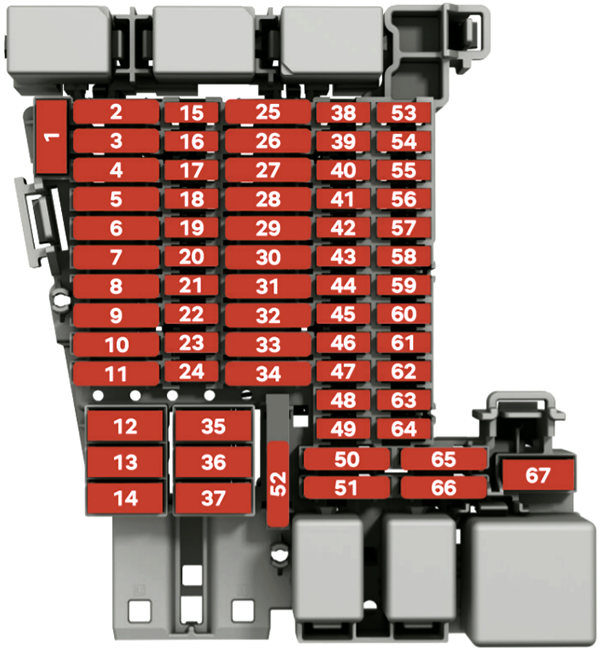

Diagrama de fusíveis
| № | A | Consumidores |
|---|---|---|
| 3 | 25 | Reboque |
| 5 | 25 | Alavanca caixa de velocidades automática |
| 6 | 30 | Luz interior |
| 8 | 20 | Teto de abrir |
| 7 | 30 | Bancos aquecidos |
| 9 | 30 | Porta esquerda |
| 11 | 15 | Reboque |
| 12 | 40 | Luzes direita |
| 13 | 40 | Fecho centralizado |
| 14 | 30 | 2020-2021: Beats Audio can e most. 2022-2023: Amplificador Externo Ethernet |
| 16 | 7,5 | Airbag |
| 18 | 7,5 | KESSY |
| 19 | 7,5 | Painel de instrumentos |
| 20 | 7,5 | Connectivity Box |
| 21 | 7,5 | Câmara posterior |
| 25 | 25 | Cintos anteriores RGS+EBSS |
| 26 | 30 | Porta direita |
| 27 | 25 | Cintos anteriores RGS+EBSS |
| 28 | 10 | PHEV. Desligar o sistema de alta tensão para tarefas de resgate. Identificação através de etiqueta amarela. |
| 29 | 15 | Reboque |
| 30 | 30 | Rádio |
| 31 | 25 | Reboque |
| 34 | 30 | Tomada 230V |
| 35 | 40 | Luzes esquerda |
| 36 | 40 | Ventilador do climatizador |
| 37 | 30 | Portão elétrico |
| 39 | 10 | Volante aquecido |
| 40 | 7,5 | 2020-2021: Buzina alarme 2022-2023: Volante aquecido |
| 41 | 7,5 | 2020-2021: Gateway 2022-2023: Volante aquecido |
| 42 | 7,5 | Alavanca caixa de velocidades automática |
| 43 | 10 | Painel de controlo do climatizador / aquecimento, desembacia-mento do vidro traseiro, compressor AA |
| 44 | 7,5 | Diagnóstico, interruptor do travão de mão, interruptor das luzes, luz de marcha-atrás, iluminação interior, embaladeira iluminada |
| 45 | 7,5 | Coluna da direção |
| 46 | 7,5 | Ecrã Rádio |
| 47 | 10 | Modo de condução |
| 48 | 7,5 | USB |
| 52 | 20 | Tomada 12V |
| 58 | 7,5 | Sensores de estacionamento, centralina de auxiliar de estacionamento, câmara frontal, radar |
| 59 | 7,5 | Interruptor marcha-atrás, sensor clima, espelho eletrocrómico |
| 60 | 7,5 | Diagnóstico, centralina faróis, regulador de faróis |
| 61 | 7,5 | Motor de arranque; sensor da embraiagem |
| 65 | 10 | Amplificador |
| 66 | 15 | Limpa-vidros traseiro |
| 67 | 30 | Desembaciador do vidro traseiro |
| - | 15 | Banco do condutor elétrico |

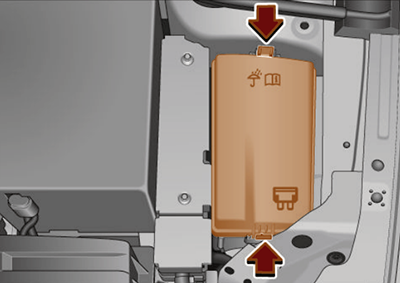

Fusíveis no compartimento do motor
- Abra o capô do motor.
- Pressione as patilhas de bloqueio para desbloquear a tampa da caixa de fusíveis.
- Retirar a tampa para cima.
- Para montar a tampa, colocá-la sobre a caixa de fusíveis. Empurre as patilhas para baixo até que encaixem de forma audível.

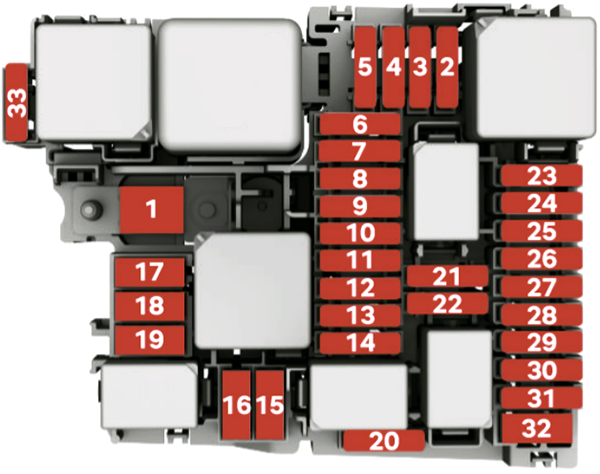

Diagrama de fusíveis
| № | A | Consumidores |
|---|---|---|
| 2 | 7,5 | Aparelho de comando do motor |
| 3 | 10 | Unidade de carregamento, conversor tração do motor |
| 4 | 15 | Farol dianteiro esquerdo |
| 5 | 15 | Farol dianteiro direito |
| 8 | 40 | Servofreio |
| 9 | 15 | Buzina |
| 10 | 30 | Limpa-vidros dianteiro |
| 11 | 7,5 | Clima PHEV |
| 13 | 25 | Unidade de controlo do ESC |
| 15 | 40 | Unidade de controlo do ESC |
| 16 | 50 | PHEV, unidade caixa de velocidades automática |
| 21 | 7,5 | Centralina do motor |
| 23 | 15 | Unidade de controlo do motor (Diesel/gasolina) |
| 24 | 10 | Sensores do motor |
| 25 | 10 | Sensores do motor |
| 26 | 10/15 | Alimentação do motor |
| 27 | 10 | Sonda lambda |
| 28 | 20 | Motor |
| 29 | 15 | Centralina bomba de gasolina |
| 30 | 10 | Bombas de circulação de refrigeração, válvula de desligamento de combustível |
