Diagramas de fusíveis, localização das caixas de fusíveis para Citroën Jumpy / Dispatch (2020, 2021).
Substituindo fusíveis
Antes de substituir um fusível, é necessário:
- Conhecer a causa da anomalia e solucioná-la.
- Desligue todas as fontes de consumo de energia.
- Imobilizar o veículo e desligar a ignição.
- Identificar o fusível avariado utilizando as tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
- Utilizar a pinça especial para extrair o fusível do respetivo compartimento e verificar o estado do filamento. A pinça de extração e os fusíveis encontram-se por trás da tampa da caixa de fusíveis.
- Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente pode provocar uma anomalia de funcionamento: risco de incêndio!
Se a anomalia voltar a ocorrer após a substituição de um fusível, solicite a verificação do sistema elétrico por um concessionário CITROËN ou uma oficina autorizada.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor).
Compartimento dos passageiros

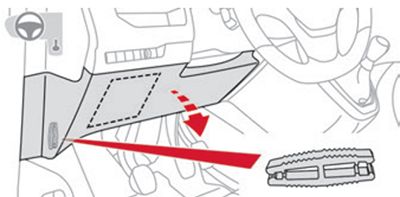

- Solte a tampa puxando a parte superior esquerda e, em seguida, a direita.
- Retire completamente a tampa.

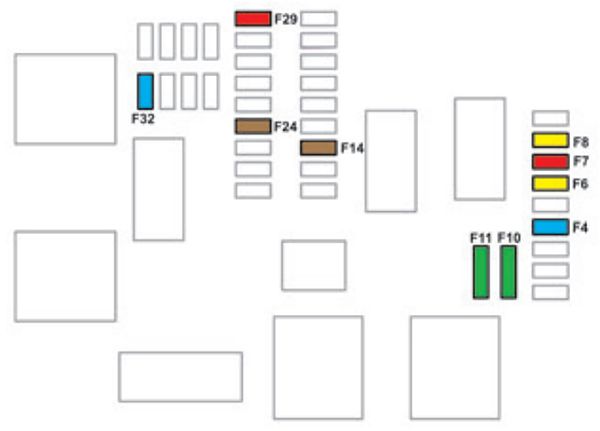

Versão 1 (Eco)
| № | A | Funções |
|---|---|---|
| F4 | 15 | Avisador sonoro. |
| F5 | 20 | Bomba do óculo lava-vidros dianteiro / traseiro. |
| F6 | 20 | Bomba do óculo lava-vidros dianteiro / traseiro. |
| F7 | 10 | Tomada de acessórios de 12 V traseira. |
| F8 | 20 | Limpa-vidros traseiro simples ou duplo. |
| F10/ F11 | 30 | Fechos internos / externos, dianteiros e traseiros. |
| F14 | 5 | Alarme, chamadas de emergência e de assistência. |
| F24 | 5 | Ecrã tátil, câmara de marcha-atrás e ajuda ao estacionamento. |
| F29 | 20 | Sistema de áudio, ecrã tátil, leitor de CD, navegação. |
| F32 | 15 | Tomada de acessórios de 12 V dianteira. |

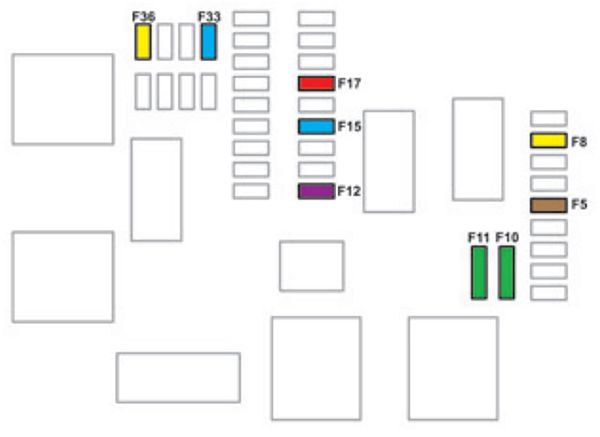

Versão 2 (completa)
| № | A | Funções |
|---|---|---|
| F5 | 5 | Ecrã tátil, câmara de marcha-atrás e ajuda ao estacionamento. |
| F8 | 20 | Limpa-vidros traseiro simples ou duplo. |
| F10/ F11 | 30 | Fechos internos / externos, dianteiros e traseiros. |
| F12 | 3 | Alarme. |
| F17 | 10 | Tomada de acessórios de 12 V traseira. |
| F33 | 15 | Tomada de acessórios de 12 V dianteira. |
| F36 | 20 | Sistema de áudio, ecrã tátil, leitor de CD, navegação. |
Fusíveis do compartimento do motor

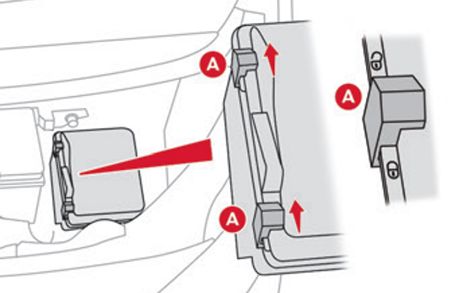

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- Liberte os dois fechos A.
- Retire a tampa.
- Substitua o fusível.
- Após a intervenção, feche cuidadosamente A para garantir o isolamento adequado da caixa de fusíveis.
| № | A | Funções |
|---|---|---|
| F14 | 25 | Bomba do lava-vidros dianteiro e traseiro. |
| F19 | 30 | Motor do limpa-para-brisas. |
| F20 | 15 | Bomba do lava-vidros dianteiro e traseiro. |
| F22 | 15 | Avisador sonoro. |
| F23 | 15 | Luz de estrada direita. |
| F24 | 15 | Luz de estrada esquerda. |
