Diagramas de fusíveis, localização das caixas de fusíveis para Citroën Jumper (2015, 2016, 2017, 2018, 2019, 2020).
Substituindo fusíveis
As três caixas de fusíveis estão colocadas no painel de bordo à esquerda, na coluna do lado direito e no compartimento do motor. Antes de substituir um fusível, é necessário conhecer a causa do incidente e corrigi-lo.
Atenção!
Substituir sempre um fusível avariado por um fusível de calibre equivalente.
Compartimento dos passageiros

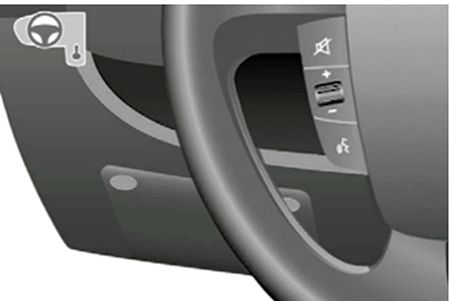

Fusíveis no lado esquerdo do quadro de instrumentos.
Retire os parafusos e incline a cobertura para ter acesso aos fusíveis.

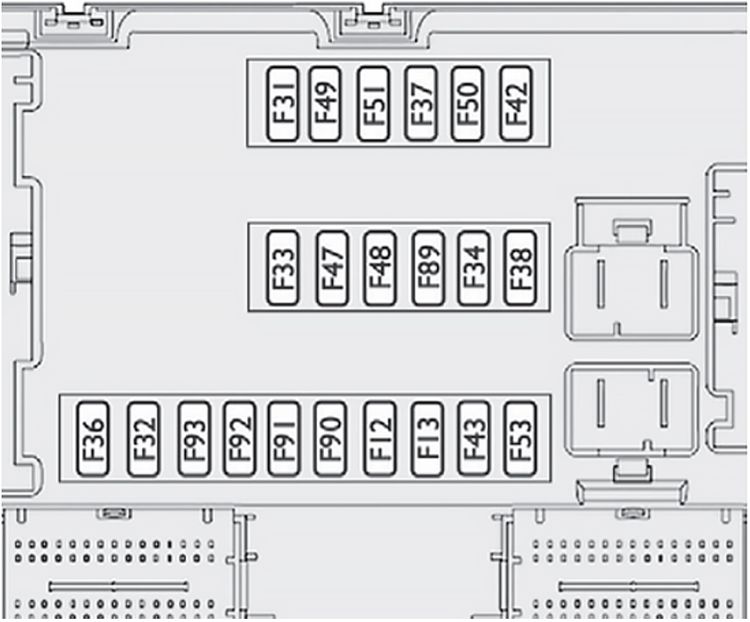

Diagrama de fusíveis (2015-2017)
| № | A | Atribuição |
|---|---|---|
| 12 | 7,5 | Médio da direita |
| 13 | 7,5 | Médio da esquerda |
| 31 | 5 | Relé do calculador compartimento do motor - Relais do calculador painel de bordo (+ chave) |
| 32 | 7,5 | Iluminação do habitáculo (+ bateria) |
| 33 | 7,5 | Sensor de controlo da bateria versão Stop & Start (+ bateria) |
| 34 | 7,5 | Iluminação do habitáculo Minibus - Luzes de emergência |
| 36 | 10 | Auto-rádio - Comandos ar condicionado - Alarme - Tacógrafo - Calculador interruptor de bateria - Programador aquecimento adicional (+ bateria) |
| 37 | 7,5 | Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo (+ chave) |
| 38 | 20 | Trancamento centralizado das portas (+ bateria) |
| 42 | 5 | Calculador e sensor do ABS - Sensor ASR - Sensor CDS - Contactor luzes de travagem |
| 43 | 20 | Motor do limpa-vidros dianteiro (+ chave) |
| 47 | 20 | Motor do elevador de vidros do condutor |
| 48 | 20 | Motor do elevador de vidros do passageiro |
| 49 | 5 | Calculador de ajuda ao estacionamento - Auto-rádio - Comandos no volante - Platinas central e lateral dos comandos - Platina auxiliar dos comandos - Calculador interruptor de bateria (+ chave) |
| 50 | 7,5 | Calculador dos airbags e pré-tensores |
| 51 | 5 | Tacógrafo - Calculador de direção assistida - Ar condicionado - Luzes de marcha-atrás - Sensor de água do filtro de gasóleo - Debímetro (+ chave) |
| 53 | 7,5 | Quadro de bordo (+ bateria) |
| 89 | - | Não utilizado |
| 90 | 7,5 | Farol de máximos esquerdo |
| 91 | 7,5 | Farol de máximos direito |
| 92 | 7,5 | Farol de nevoeiro esquerdo |
| 93 | 7,5 | Farol de nevoeiro direito |
Diagrama de fusíveis (2018-2020)
| № | A | Atribuição |
|---|---|---|
| 12 | 7,5 | Luz de cruzamento direita |
| 13 | 7,5 | Luz de cruzamento esquerda |
| 31 | 5 | 2018: Relé do calculador compartimento do motor - Relé do calculador painel de bordo (+ chave) |
| 32 | 7,5 | Iluminação do habitáculo (+ bateria) |
| 33 | 7,5 | 2018: Sensor de controlo da bateria versão Stop & Start (+ bateria) |
| 34 | 7,5 | Iluminação do habitáculo do miniautocarro - luzes avisadoras de perigo |
| 36 | 10 | Sistema de áudio - Comandos do ar condicionado - Alarme - Tacógrafo - Computador com corte da bateria - Programação de aquecimento adicional (+ bateria) |
| 37 | 7,5 | Interruptor das luzes de travagem - Terceira luz de travagem - Painel de instrumentos (+ chave) |
| 38 | 20 | Trancamento centralizado das portas (+ bateria) |
| 42 | 5 | Sensor ABS e computador - sensor ASR - sensor DSC - Interruptor das luzes de travagem |
| 43 | 20 | Motor do limpa para-brisas (+ chave) |
| 47 | 20 | Motor do elevador de vidros do lado do condutor |
| 48 | 20 | Motor do elevador de vidros do lado do passageiro |
| 49 | 5 | Computador de auxílio ao estacionamento - Sistema de áudio - Comandos no volante - Painéis de comando central e lateral - Painel de comando auxiliar - Computador com corte de bateria (+ chave) |
| 50 | 7,5 | Airbags e computador de pré-tensores |
| 51 | 5 | Tacógrafo - Computador da direção assistida - Ar condicionado - Luzes de marcha-atrás - Sensor de água do filtro de gasóleo - Fluxímetro (+ chave) |
| 53 | 7,5 | Painel de instrumentos (+ bateria) |
| 90 | 7,5 | Luz de estrada esquerda |
| 91 | 7,5 | Luz de estrada direita |
| 92 | 7,5 | Luz de nevoeiro esquerda |
| 93 | 7,5 | Luz de nevoeiro direita |

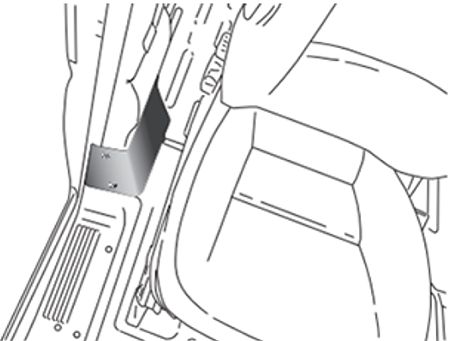

Fusíveis no pilar no lado direito
- Desencaixe a tampa.
- Após a intervenção, feche a tampa com muito cuidado.

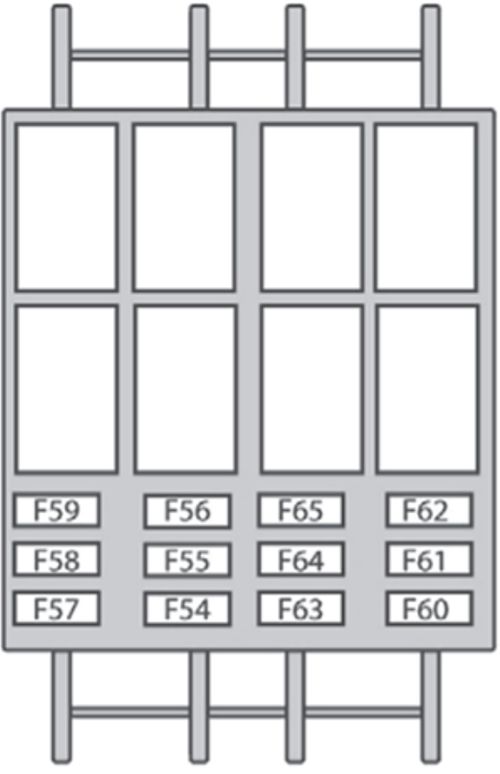

| № | A | Atribuição |
|---|---|---|
| 55 | 15 | Bancos aquecidos |
| 56 | 15 | Tomada de 12 V no lado do passageiro traseiro |
| 57 | 10 | Aquecimento adicional debaixo do banco |
| 58 | 15 | Descongelamento do ecrã traseiro esquerdo |
| 59 | 15 | Descongelamento do ecrã traseiro direito |
| 63 | 10 | Comando de aquecimento adicional dos passageiros traseiros |
| 65 | 30 | Ventilador de aquecimento adicional dos passageiros traseiros |

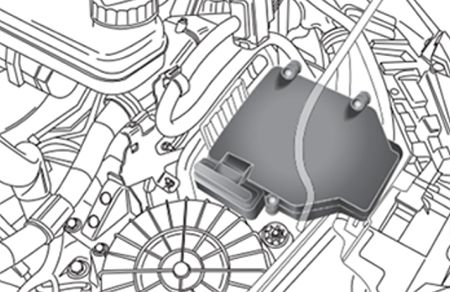

Fusíveis do compartimento do motor
- Retire as porcas e incline a cobertura para ter acesso aos fusíveis.
- Após a intervenção, feche a tampa com muito cuidado.

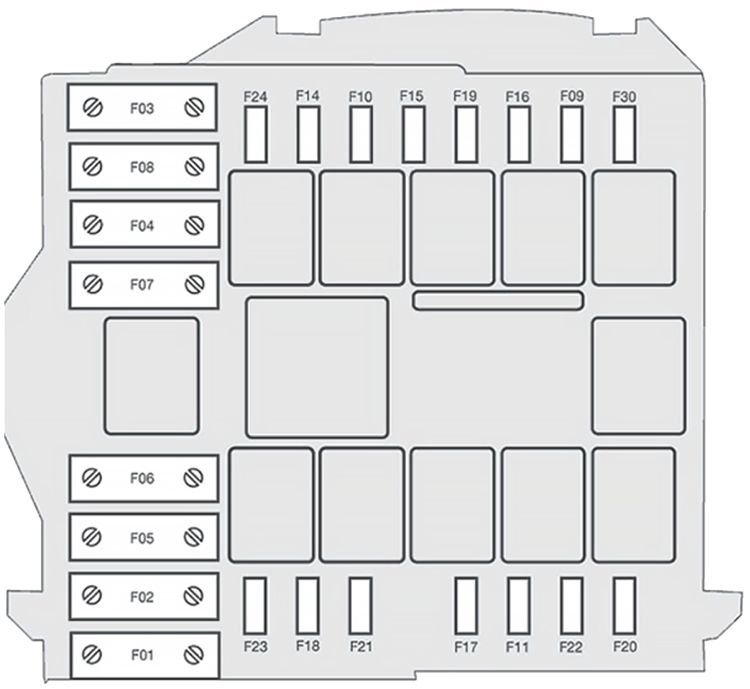

Diagrama de fusíveis
| № | A | Atribuição |
|---|---|---|
| 1 | 40 | Fornecimento da bomba ABS |
| 2 | 50 | Unidade de pré-aquecimento do gasóleo |
| 3 | 30 | 2015-2017: Contactor anti-roubo - Motor de arranque 2018-2020: Chave de ignição - Motor de arranque |
| 4 | 40 | Aquecedor a gasóleo |
| 5 | 20/50 | Ventilação do habitáculo com aquecimento adicional programável (+ bateria) |
| 6 | 40/60 | Unidade da ventoinha de arrefecimento do habitáculo a velocidade máxima (+ bateria) |
| 7 | 40/50/60 | Unidade da ventoinha de arrefecimento do habitáculo a velocidade mínima (+ bateria) |
| 8 | 40 | Unidade da ventoinha de arrefecimento do habitáculo (+ chave) |
| 9 | 15 | Tomada de 12 V traseira (+ bateria) |
| 10 | 15 | Avisador sonoro |
| 14 | 15 | Tomada de 12 V na dianteira (+ bateria) |
| 15 | 15 | Isqueiro (+ bateria) |
| 18 | 7,5 | 2015-2018: Calculador de controlo do motor (+ bateria) |
| 19 | 7,5 | Compressor de ar condicionado |
| 20 | 30 | Bomba de lavagem do lava-vidros / luzes |
| 21 | 15 | Fornecimento da bomba de combustível |
| 23 | 30 | Válvulas solenoides ABS |
| 24 | 7,5 | Painel de comando auxiliar - Comando dos retrovisores exteriores e rebatimento (+ chave) |
| 30 | 15 | Descongelamento dos retrovisores exteriores |
