Diagramas de fusíveis, localização das caixas de fusíveis para Citroën C4 Cactus (2018, 2019, 2020).
Substituindo fusíveis
Antes de substituir um fusível, é necessário:
- Conhecer a causa da avaria e solucioná-la.
- Desligar todos os consumidores eléctricos.
- Imobilizar o veículo e desligar a ignição.
- Identificar o fusível com defeito, através das tabelas de atribuição e dos esquemas apresentados nas páginas seguintes.
Para efectuar uma intervenção num fusível, é imperativo:
- Utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do filamento.
- Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio).
Se a avaria se reproduzir pouco depois da substituição do fusível, solicite a verificação do equipamento eléctrico pela rede CITROËN ou por uma oficina qualificada.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio).
Fusíveis no painel de bordo

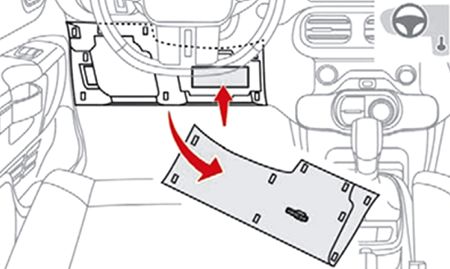

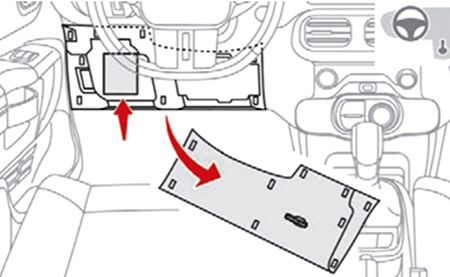

As 2 caixas de fusíveis encontram-se na parte inferior do painel de bordo, sob o volante. Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.

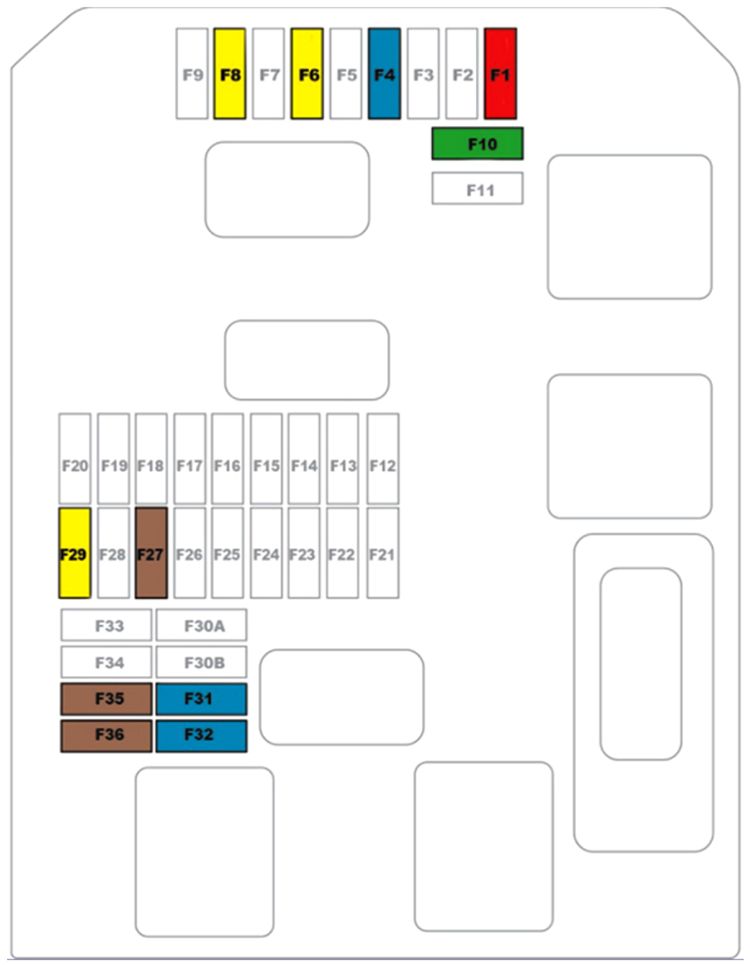

Caixa de fusíveis esquerda
| № | A | Funções |
|---|---|---|
| F1 | 10 | Retrovisores exteriores (regulação elétrica). |
| F4 | 15 | Aviso sonoro. |
| F6 | 20 | Lava-vidros dianteiro e traseiro. |
| F8 | 20 | Limpa-vidros traseiro. |
| F10 | 30 | Fechaduras. |
| F27 | 5 | Alarme (preparação). |
| F29 | 20 | Ecrã tátil. |
| F31 | 15 | Rádio. |
| F32 | 15 | Tomada de 12 volts. |
| F35 | 5 | Regulação em altura das luzes, controlo de tração. |
| F36 | 5 | Luz de teto, luz de leitura de mapas. |

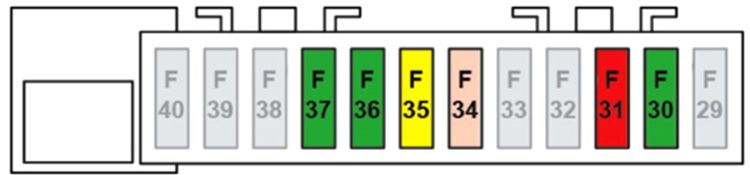

Caixa de fusíveis direita
| № | A | Funções |
|---|---|---|
| F30 | 30 | Óculo traseiro, desembaciamento. |
| F31 | 10 | Retrovisores com descongelamento. |
| F34 | 25 | Caixa do engate de reboque. |
| F35 | 20 | Caixa do engate de reboque. |
| F36 | 30 | Elevadores de vidros elétricos sequenciais dianteiros. |
| F37 | 30 | Bancos dianteiros com aquecimento. |
Fusíveis no compartimento do motor

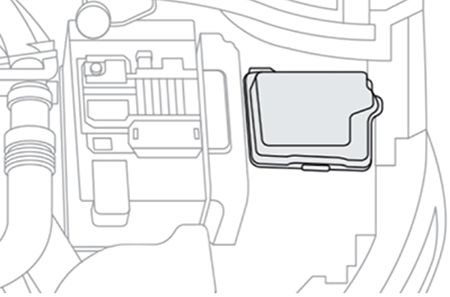

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- Desencaixe a tampa.
- Substitua o fusível.
- Após a intervenção, feche cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.

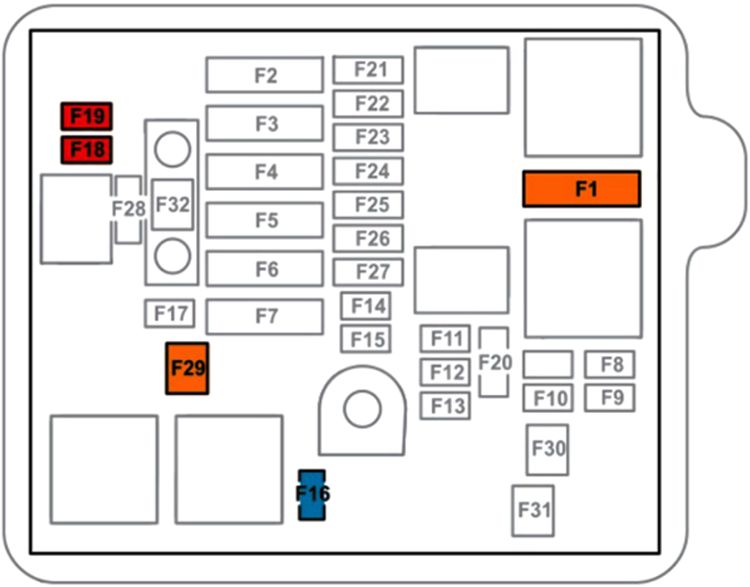

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 40 | Ar condicionado. |
| F16 | 15 | Luzes de nevoeiro dianteiras. |
| F18 | 10 | Luz de estrada direita. |
| F19 | 10 | Luz de estrada esquerda. |
| F29 | 40 | Limpa-para-brisas. |
