Diagramas de fusíveis, localização das caixas de fusíveis para Citroën C4 Cactus (2014, 2015, 2016, 2017).
Substituindo fusíveis
Antes de substituir um fusível, é necessário:
- Conhecer a causa da avaria e solucioná-la.
- Desligar todos os consumidores eléctricos.
- Imobilizar o veículo e desligar a ignição.
- Identificar o fusível com defeito, através das tabelas de atribuição e dos esquemas apresentados nas páginas seguintes.
Para efectuar uma intervenção num fusível, é imperativo:
- Utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do filamento.
- Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio).
Se a avaria se reproduzir pouco depois da substituição do fusível, solicite a verificação do equipamento eléctrico pela rede CITROËN ou por uma oficina qualificada.
Atenção!
Substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio).
Fusíveis no painel de bordo

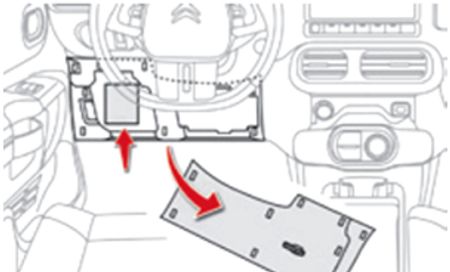

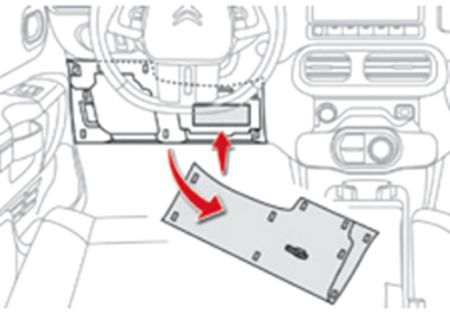

As 2 caixas de fusíveis encontram-se na parte inferior do painel de bordo, sob o volante. Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.

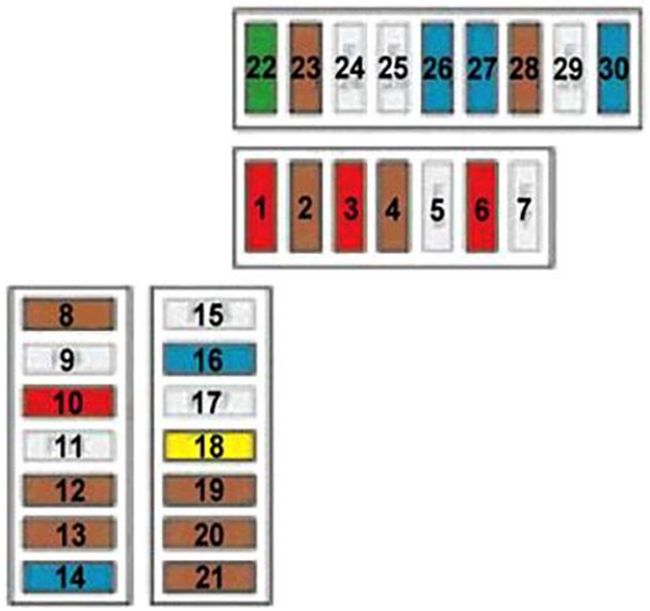

Caixa de fusíveis esquerda
| № | A | Funções |
|---|---|---|
| F01 | 10 | Pedal de travão (contactor 2), Stop & Start. |
| F02 | 5 | Regulação em altura das luzes, aquecimento adicional (Diesel), ajuda ao estacionamento, tomada de diagnóstico, retrovisores exteriores (regulação eléctrica). |
| F03 | 10 | Bomba de aditivo Diesel, direcção assistida eléctrica, pedal de embraiagem (contactor). |
| F04 | 5 | Sensor de chuva e de luminosidade. |
| F06 | 10 | Pedal de travão (contactor 1), tomada de diagnóstico. |
| F08 | 5 | Parte superior da coluna com comandos no volante. |
| F10 | 10 | Chamada de emergência / chamada de assistência. |
| F12 | 5 | Stop & Start, ABS, ESC. |
| F13 | 5 | Ajuda ao estacionamento, câmara de marcha-atrás. |
| F14 | 15 | Caixa de velocidades pilotada, barra de comandos (sob a tablete táctil), ar condicionado, ecrã táctil. |
| F16 | 15 | Tomada d 12 Volts. |
| F18 | 20 | Rádio. |
| F19 | 5 | Luzes avisadoras de não colocação dos cintos de segurança. |
| F20 | 5 | Airbags. |
| F21 | 5 | Quadro de bordo. |
| F22 | 30 | Fechaduras. |
| F23 | 5 | Luzes de tecto, luzes de leitura de mapas. |
| F26 | 15 | Avisador sonoro. |
| F27 | 15 | Lava-vidros dianteiro e traseiro. |
| F28 | 5 | Anti-roubo (contactor) |
| F30 | 15 | Limpa-vidros traseiro. |

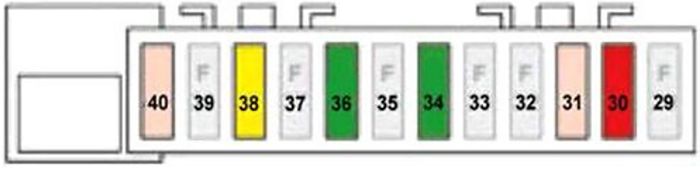

Caixa de fusíveis direita
| № | A | Funções |
|---|---|---|
| F30 | 10 | Retrovisores com descongelamento. |
| F31 | 25 | Óculo traseiro com descongelamento. |
| F34 | 30 | Elevadores eléctricos de vidros dianteiros. |
| F36 | 30 | Bancos dianteiros aquecidos. |
| F38 | 20 | Caixa do engate de reboque. |
| F40 | 25 | Caixa do engate de reboque. |
Fusíveis no compartimento do motor

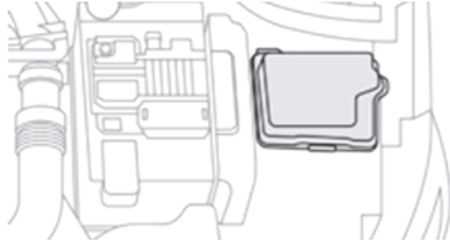

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
- Desencaixe a tampa.
- Substitua o fusível.
- Após a intervenção, feche cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.

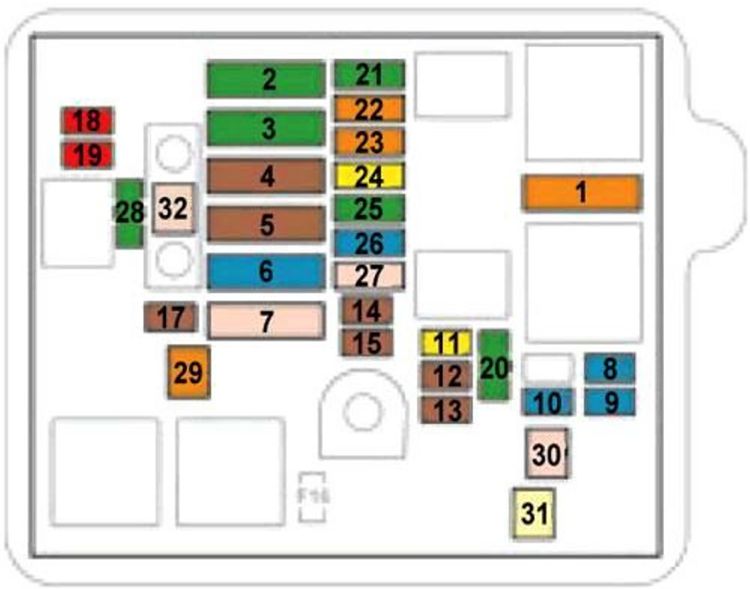

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 40 | Ar condicionado. |
| F2 | 30/40 | Stop & Start. |
| F3 | 30 | Caixa de fusíveis do habitáculo. |
| F4 | 70 | Caixa de fusíveis do habitáculo. |
| F5 | 70 | Caixa de serviço inteligente (BSI). |
| F6 | 60 | Grupo motoventilador. |
| F7 | 80 | Caixa de serviço inteligente (BSi). |
| F8 | 15 | Controlo do motor, bomba de gasolina. |
| F9 | 15 | Controlo do motor. |
| F10 | 15 | Controlo do motor. |
| F11 | 20 | Controlo do motor. |
| F12 | 5 | Grupo motoventilador. |
| F13 | 5 | Caixa de serviço inteligente (BSI). |
| F14 | 5 | Caixa de carga da bateria (motor não Stop & Start). |
| F15 | 5 | Stop & Start. |
| F17 | 5 | Caixa de serviço inteligente (BSI). |
| F18 | 10 | Luz de estrada direita. |
| F19 | 10 | Luz de estrada esquerda. |
| F20 | 30 | Controlo do motor. |
| F21 | 30 | Motor de arranque. |
| F22 | 40 | Caixa de velocidades pilotada. |
| F23 | 40 | ABS, ESC. |
| F24 | 20 | ABS, ESC. |
| F25 | 30 | Caixa de fusíveis do habitáculo. |
| F26 | 15 | Caixa de velocidades pilotada. |
| F27 | 25 | Caixa de serviço inteligente (BSi). |
| F28 | 30 | Sistema de despoluição Diesel (AdBlue). |
| F29 | 40 | Limpa-vidros dianteiro. |
| F30 | 80 | Caixa de pré-aquecimento das velas. |
| F31 | 100 | Aquecimento adicional (Diesel). |
| F32 | 80 | Direcção assistida eléctrica. |
