Diagramas de fusíveis, localização das caixas de fusíveis para Citroën C4 (2008, 2009, 2010).
Substituindo fusíveis
Duas caixas de fusíveis estão colocadas debaixo do painel de bordo e no compartimento motor. Antes de substituir um fusível, é necessário conhecer a causa da avaria e repará-la. Utilize a pinça especial situada na tampa junto às caixas de fusíveis, que também contém os fusíveis de substituição.
Atenção!
Substituir o fusível avariado por outro do mesmo valor de amperes (mesma cor).
Fusíveis sob o painel de bordo

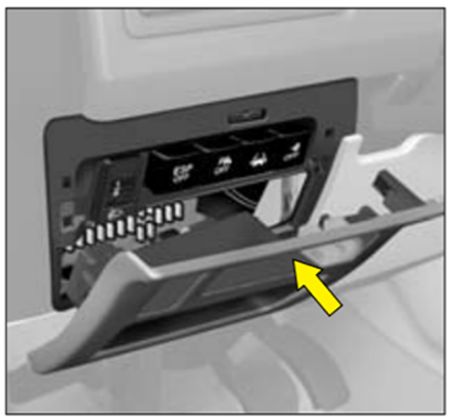

Para aceder aos fusíveis sob o painel de bordo, retire a tampa de acesso, desaperte os parafusos ¼ de volta e desloque a caixa.

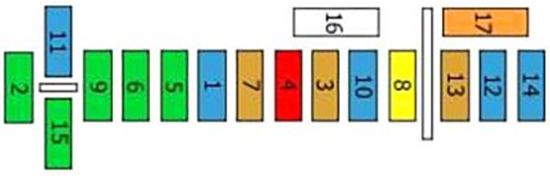

Diagrama de fusíveis
| № | A | Funções |
|---|---|---|
| F1 | 15 | Limpa-vidros traseiro |
| F2 | 30 | Trancamento centralizado - supertrancamento |
| F3 | 5 | Airbags e pré-tensores pirotécnicos |
| F4 | 10 | Tomada de diagnóstico - Contactor de travões - Retrobvisor electrocromado - ESP - Sonda de nível da água - Aditivo de gasóleo - Contactor do pedal da embraiagem - (ESP, regulador e limitador de velocidade) |
| F5 | 30 | Elevador de vidros dianteiro, Retrovisores exteriores com aquecimento |
| F6 | 30 | Elevador de vidros traseiro |
| F7 | 5 | Iluminação interior |
| F8 | 20 | 2008: Auto-rádio - NaviDrive - Comandos do volante - Ecrã - Alarme - Tomada de 12V à frente - Caixa de reboque - Módulo de auto-escola 2009-2010: Ecrã multifunções, auto-rádio, comandos no volante, Ecrãs - Alarme - Tomada de 12 V dianteira - Caixa de reboque - Módulo de escola de condução |
| F9 | 30 | Isqueiro - Tomada de 12 V traseira |
| F10 | 15 | Detecção de pressão baixa dos pneus - BVA - Contactor de STOP |
| F11 | 15 | 2008: Anti-roubo de direcção - Tomada de diagnóstico 2009-2010: Anti-roubo de direcção - Tomada de diagnóstico - Filtro de partículas |
| F12 | 15 | Banco eléctrico - Alerta de transposição involuntária de linha - Ajuda ao estacionamento |
| F13 | 5 | Sensor de chuva - Sensor de luminosidade - Caixa manual pilotada (6 velocidades) - Caixa de serviço do motor |
| F14 | 15 | Ar condicionado - Quadro de bordo - Conta-rotações - Airbags e pré-tensores - Caixa de reboque - Telefone Bluetooth |
| F15 | 30 | Trancamento centralizado - Supertrancamento |
| F16 | - | SHUNT |
| F17 | 40 | Óculo traseiro com aquecimento |

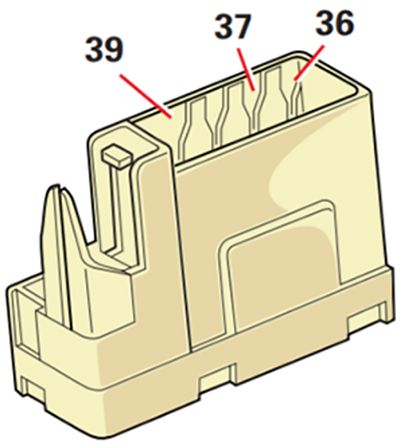

| № | A | Funções |
|---|---|---|
| F36 | 30 | Amplificador Hi-Fi |
| F37 | 30 | Banco eléctrico do condutor |
| F39 | 20 | Bancos aquecidos |

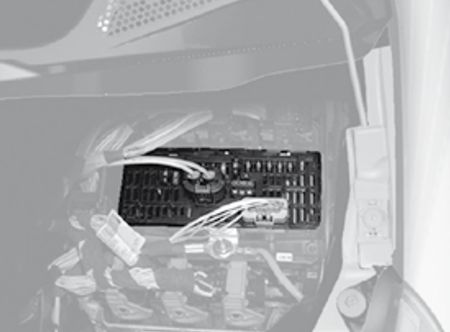

Fusíveis sob o capot motor
Para aceder à caixa situada no compartimento do motor, desencaixe e retire a tampa.

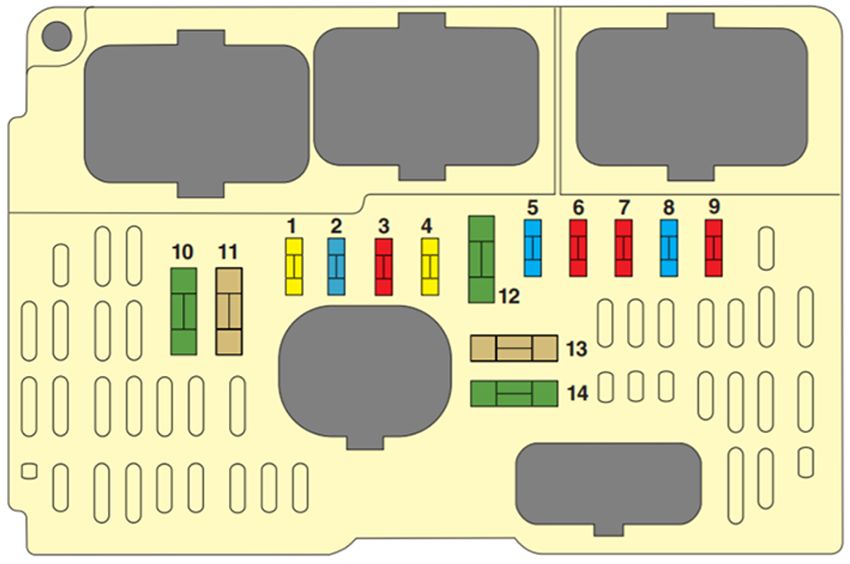

Diagrama de fusíveis
Nota: A intervenção nos MAXI fusíveis de protecção suplementar, situados nos compartimentos, está exclusivamente reservado à rede CITROËN.
| № | A | Funções |
|---|---|---|
| F1 | 20 | Calculador de controlo do motor - Grupo motoventilador |
| F2 | 15 | Avisador sonoro |
| F3 | 10 | Lava-vidros dianteiro e traseiro |
| F4 | 20 | Lava-faróis |
| F5 | 15 | Bomba de combustível |
| F6 | 10 | BVA- Lâmpadas de Xénon - Luzes direccionais - Electroválvula de purga de canister |
| F7 | 10 | Calculador ABS/Calculador ESP - Direcção assistida |
| F8 | 25 | Motor de arranque |
| F9 | 10 | Caixa do aquecimento adicional (Diesel) - Contactor do nível de água do motor |
| F10 | 30 | Electroválvula do motor - Sonda de presença de água no gasóleo - Calculador de controlo do motor - Injectores - Bobina de ignição - Sonda de oxigénio - Electroválvula de purga de canister (motores 1.4L 16V e 1.6L 16V) |
| F11 | 40 | Pulsor de ar - Ar condicionado |
| F12 | 30 | Limpa-vidros dianteiro |
| F13 | 40 | Caixa de serviço inteligente (BSI) |
| F14 | - | Não utilizado |
| F15 | 10 | Luz de estrada direita |
| F16 | 10 | Luz de estrada esquerda |
| F17 | 15 | Luz de cruzamento esquerda |
| F18 | 15 | Luz de cruzamento direita |
| F19 | 15 | Calculador de controlo do motor (motores 1.4L 16V e 1.6L 16V) |
| F20 | 10 | Electroválvula do motor |
| F21 | 5 | Relé GMV - Valvetronic |

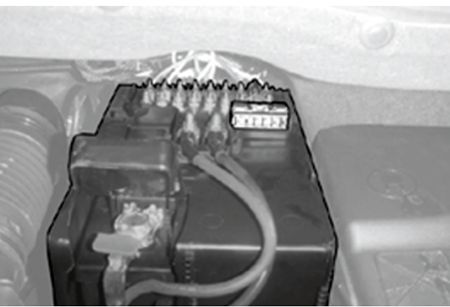

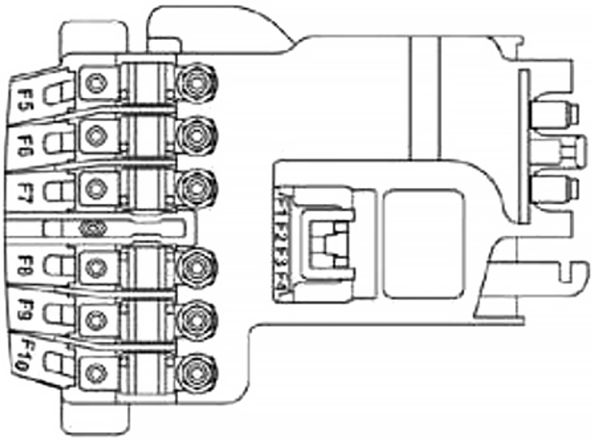

Fusíveis na bateria
Desencaixe e retire a tampa.
| № | A | Funções |
|---|---|---|
| F4 | - | Não utilizado |
| F2* | 30 | Caixa de velocidades (manual pilotada ou automática) |
| F3 | - | Não utilizado |
| F4 | - | Não utilizado |
| F5* | 80 | Grupo electrobomba da direcção assistida |
| F6* | 70 | Caixa de aquecimento (Diesel) |
| F7* | 100 | Caixa de comutação e de protecção |
| F8 | - | Não utilizado |
| F9* | 30 | Grupo electrobomba da caixa manual pilotada |
| F10* | 30 | Motor eléctrico Valvetronic |
| * Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-fusíveis deverá ser efectuada pela rede CITROËN. | ||
Tabela de maxi-fusíveis
| № | A | Funções |
|---|---|---|
| MF1* | 30/50 | Grupo motoventilador |
| MF2* | 30 | Alimentação da Bomba ABS/ESP |
| MF3* | 50 | Calculador ABS/ESP |
| MF4* | 80 | Caixa de serviço inteligente |
| MF5* | 80 | Caixa de serviço inteligente |
| MF6* | 80 | Caixa de fusíveis do habitáculo |
| MF7* | 20 | Tomada de diagnóstico / Bomba de aditivo FAP |
| MF8* | - | Não utilizado |
| * Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-fusíveis deverá ser efectuada pela rede CITROËN. | ||
