Diagramas de fusíveis, localização das caixas de fusíveis para Citroën Berlingo Multispace (2015, 2016, 2017).
Substituindo fusíveis
Antes de substituir um fusível, é necessário conhecer a causa do incidente e solucioná-lo. As designações comunicadas referem-se aos fusíveis que possam ser substituídos pelo utilizador com a ajuda do alicate, localizado atrás do porta-objectos do painel de bordo do lado direito.
Atenção!
Substitua sistematicamente um fusível com defeito por um fusível de caIibre equivalente.

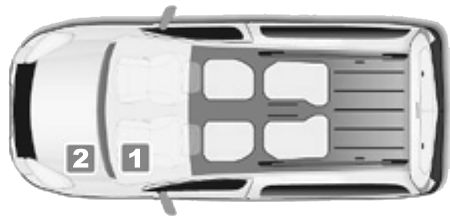

Localização da caixa de fusíveis
- Na parte inferior do painel de bordo do lado esquerdo (por trás da tampa).
- Sob o capot do motor (junto da bateria).
Fusíveis do painel de bordo
Incline a tampa para aceder aos fusíveis.

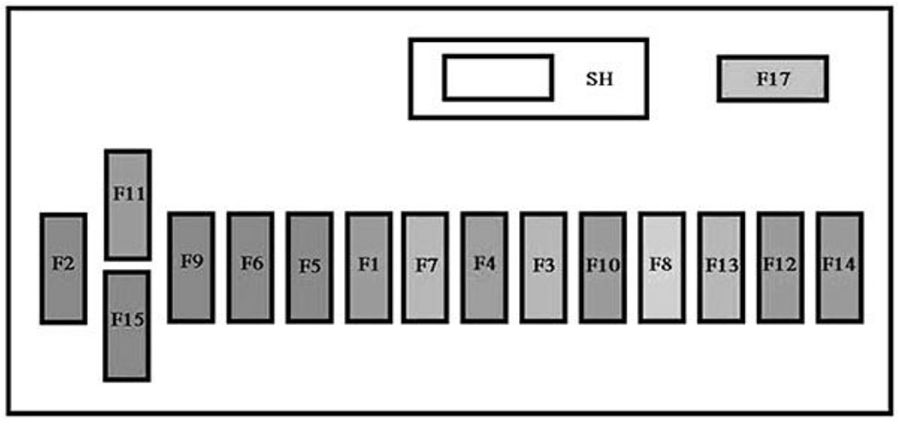

Diagrama de fusíveis
| № | A | Atribuição |
|---|---|---|
| 1 | 15 | Limpa-vidros traseiro |
| 2 | - | Livre |
| 3 | 5 | Airbag |
| 4 | 10 | Ar condicionado, tomada de diagnóstico, comando do retrovisor, cablagem das luzes |
| 5 | 30 | Elevador dos vidros |
| 6 | 30 | Fechaduras |
| 7 | 5 | Luz de tecto traseira, luz de leitura de mapas dianteira, painel do tejadilho |
| 8 | 20 | Auto-rádio, ecrã, detecção de pressão baixa dos pneus, alarme e sirene |
| 9 | 30 | Tomada de 12 V traseira e dianteira |
| 10 | 15 | Coluna central |
| 11 | 15 | Dispositivo anti-roubo de corrente fraca |
| 12 | 15 | Sensor de chuva e de luminosidade, airbag |
| 13 | 5 | Quadro de bordo |
| 14 | 15 | Ajuda ao estacionamento, comandos do ar condicionado automático, Kit mãos-livres |
| 15 | 30 | Fechaduras |
| 16 | - | Livre |
| 17 | 40 | Descongelamento do óculo traseiro / retrovisores |

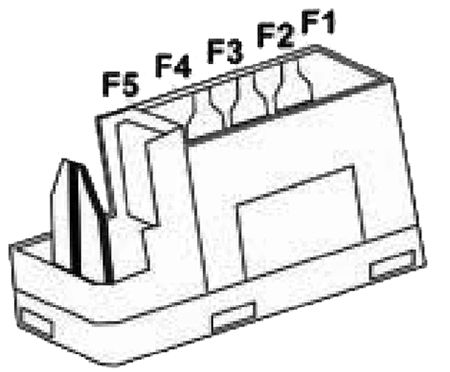

Fusíveis do habitáculo
| № | A | Atribuição |
|---|---|---|
| 1 | - | Livre |
| 2 | 20 | Bancos aquecidos |
| 3 | - | Livre |
| 4 | 15 | Relé dos retrovisores rebatíveis |
| 5 | 15 | Relé de tomada para equipamento frigorífico |
Fusíveis sob o capot do motor
Após abrir o capot, solte e incline a caixa correspondente para aceder aos fusíveis.

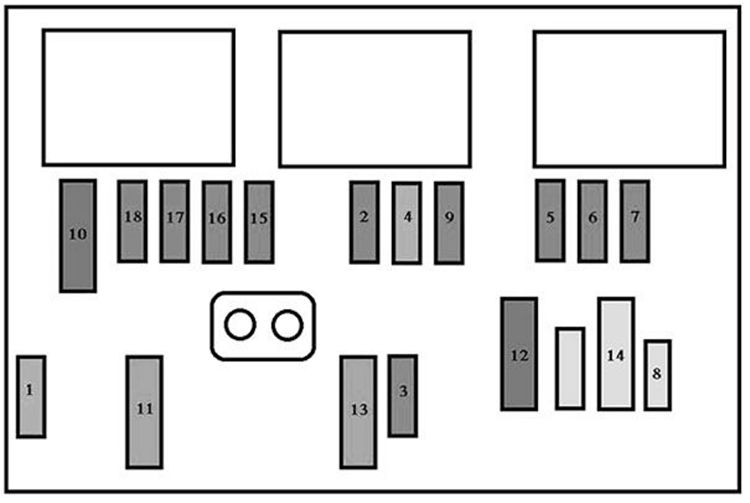

Diagrama de fusíveis
| № | A | Atribuição |
|---|---|---|
| 1 | 20 | Controlo do motor |
| 2 | 15 | Avisador sonoro |
| 3 | 10 | Bomba do lava-vidros dianteiro e traseiro |
| 4 | 20 | Bomba do lava-faróis |
| 5 | 15 | Componentes do motor |
| 6 | 10 | Sensor angular do volante, ESC |
| 7 | 10 | Contactor stop, contactor da embraiagem |
| 8 | 25 | Motor de arranque |
| 9 | 10 | Motor da cablagem das luzes, caixa de gestão de parque |
| 10 | 30 | Elementos do motor |
| 11 | 40 | Livre |
| 12 | 30 | Limpa-vidros |
| 13 | 40 | Caixa de serviço inteligente |
| 14 | 30 | Bomba |
| 15 | 10 | Luz de estrada direita |
| 16 | 10 | Luz de estrada esquerda |
| 17 | 15 | Luz de cruzamento direita |
| 18 | 15 | Luz de cruzamento esquerda |
