Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Zafira (2008, 2009, 2010, 2011, 2012).
Substituindo fusíveis
Um fusível queimado é visualmente identificado pelo seu filamento interno partido. O fusível só deve ser trocado após descoberta a causa da sua queima (sobrecarga, curto-circuito, etc.) e por outro original de igual capacidade.
Atenção!
Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
Compartimento dos passageiros

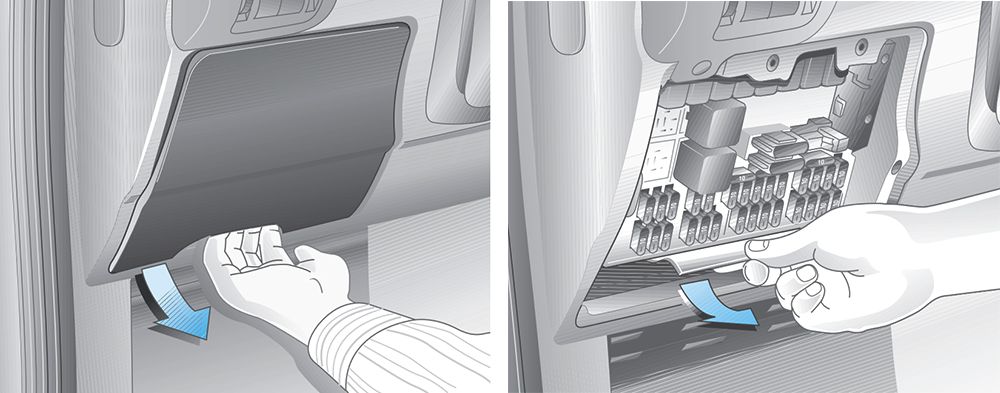

A caixa de fusíveis está localizada na parte interna do veículo à esquerda da coluna de direção. Puxe a lingüeta da caixa de fusíveis para frente e efetue a substituição do fusível.

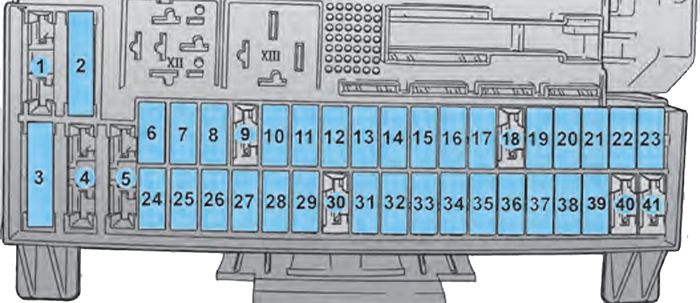

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| 01 | - | Não utilizado |
| 02 | 30 A (maxi) | Ventilação interna |
| 03 | 40 A (maxi) | Desembaçador do vidro traseiro |
| 04 | - | Não utilizado |
| 05 | - | Não utilizado |
| 06 | 10 A | Farol baixo (lado direito) |
| 07 | 10 A | Lanterna dianteira (lado direito), lanterna traseira (lado direito), luz de licença e módulo temporizador (Multitimer) |
| 08 | 10 A | Farol alto (lado direito) |
| 09 | - | Não utilizado |
| 10 | 15 A | Buzina, temporizador do farol alto |
| 11 | 20 A | Sistema de travamento central, sistema de alarme antifurto e levantamento elétrico dos vidros |
| 12 | 15 A | Farol de neblina |
| 13 | 7,5 A | Painel de instrumentos, computador de bordo (MID), display de informações (TID), relé temporizador do farol alto e sistema de áudio |
| 14 | 30 A | Limpador do pára-brisa |
| 15 | 7,5 A | Levantador elétrico dos vidros, espelhos retrovisores externos elétricos, luz de leitura dianteira |
| 16 | 10 A | Lanterna de neblina |
| 17 | 30 A | Levantador elétrico dos vidros (lado direito) |
| 18 | - | Não utilizado |
| 19 | 15 A | Bomba de combustível |
| 20 | 30 A | Levantador elétrico dos vidros (lado esquerdo) |
| 21 | 7,5 A | Módulo temporizador (Multitimer), sistema de alarme antifurto |
| 22 | 15 A | Sinalizador de advertência, painel de instrumentos, módulo temporizador (Multitimer) |
| 23 | 10 A | 2008: ABS, Direção eletrohidráulica 2009-2012: Sistema de freio antiblocante ABS |
| 24 | 10 A | Farol baixo (lado esquerdo) e regulagem de altura dos faróis |
| 25 | 10 A | Lanterna dianteira (lado esquerdo) / lanterna traseira (lado esquerdo) |
| 26 | 10 A | Farol alto (lado esquerdo) |
| 27 | 25A | 2009-2012: Sistema de freio antiblocante ABS |
| 28 | 7,5 A | Iluminação interna: compartimento dos passageiros, compartimento de cargas, porta-luvas; conexão de diagnóstico (ALDL), proteção de carga da bateria |
| 29 | 10 A | Iluminação do interruptor de luz, luz de marcha à ré, transmissão automática e módulo temporizador (Multitimer), sensor de velocidade |
| 30 | 30 | 2008-2009: Teto solar |
| 31 | - | Não utilizado |
| 32 | 5 A | Transmissão automática |
| 33 | 10 A | Sistema de partida a frio |
| 34 | 20 A | 2008-2009: Rádio, Mostrador de informações (TID), Computador de bordo (MID) e CD Changer 2010-2012: Sistema de áudio, mostrador de informações (TID), computador de bordo (MID) |
| 35 | 10 A | Compressor do condicionador de ar e transmissão automática |
| 36 | 20 A | Acendedor de cigarros |
| 37 | 7,5 A | Indicador de posição de marchas |
| 38 | 10 A | Luzes de freio, computador de bordo (MID), controle de velocidade de cruzeiro e controle eletrônico do condicionador de ar |
| 39 | - | Não utilizado |
| 40 | - | Não utilizado |
| 41 | - | Não utilizado |

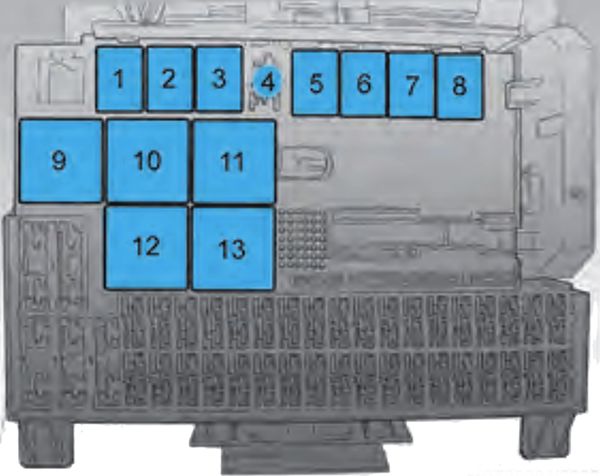

Relés no interior do veículo
| № | Cor | Aplicação |
|---|---|---|
| 1 | preto | Buzina |
| 2 | preto | Farol alto |
| 3 | preto | Limpador do vidro traseiro |
| 4 | - | Não utilizado |
| 5 | preto | Farol de neblina |
| 6 | preto | Lanterna de neblina |
| 7 | amarelo | Sinalizador de direção (lado direito) |
| 8 | amarelo | Sinalizador de direção (lado esquerdo) |
| 9 | verde | Sistema de partida a frio |
| 10 | verde | Compressor do condicionador de ar |
| 11 | preto | Limpadores do pára-brisa |
| 12 | verde | Proteção de bateria |
| 13 | azul | Desembaçador do vidro traseiro |
Compartimento do motor

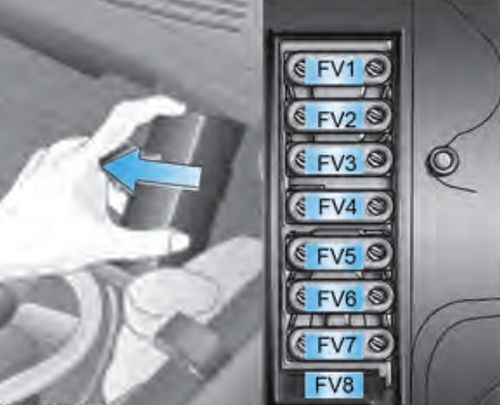

Caixa de maxifusíveis
O sistema elétrico do veículo é protegido por 8 maxifusíveis localizados no compartimento do motor. Para substituir algum maxifusível, remova a tampa da caixa de fusíveis e efetue a troca do respectivo maxifusível defeituoso.
| № | A | Circuito |
|---|---|---|
| FV1 | 60A (maxi) | Circuitos - chave de ignição |
| FV2 | 60A (maxi) | Interruptor da luz / farol alto / imobilizador / sistema de alarme antifurto / ECM |
| FV3 | 60A (maxi) | Desembaçador do vidro traseiro / vidros elétricos / Iluminação interna / ALDL / sistema de áudio / TID / MID |
| FV4 | 40A (maxi) | 2008: Ventilador do radiador |
| 60A (maxi) | 2009-2012: Ventilador do radiador | |
| FV5 | 60A (maxi) | 2008: Sistema do ABS |
| 40A (maxi) | 2009-2012: Sistema de freio antiblocante (ABS) | |
| FV6 | 30A (maxi) | Sistema de injeção eletrônica |
| FV7 | 40A (maxi) | Ventilador do radiador (condicionador de ar) |
| FV8 | 80A (maxi) | 2008: Direção eletrohidráulica |

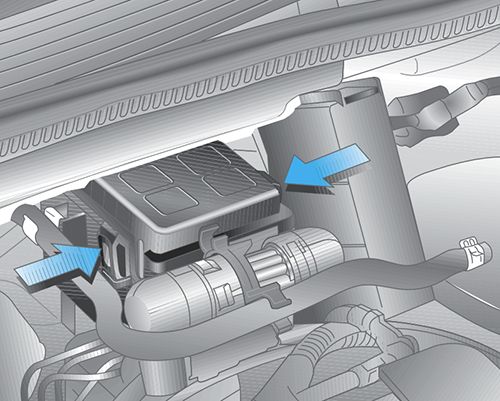

Relés
Alguns dos relés e fusíveis dependendo do equipamento do veículo, estão localizados na caixa indicada acima.

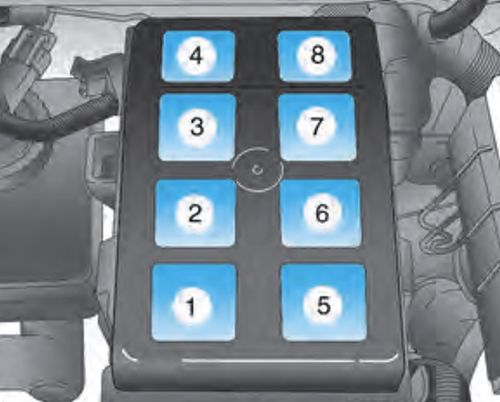

| № | Aplicação |
|---|---|
| 1 | Não utilizado |
| 2 | Relé EFI (relé principal da injeção) |
| 3 | Relé da primeira velocidade do ventilador do radiador |
| 4 | Relé da primeira e segunda velocidade do ventilador do radiador |
| 5 | Relé de proteção de partida (vermelho) - Veículos com transmissão manual |
| Relé de partida (verde) - Veículos com transmissão automática | |
| 6 | Relé da bomba de combustível |
| 7 | Relé 1 de segunda velocidade do ventilador do radiador |
| 8 | Relé 2 de segunda velocidade do ventilador do radiador |
