Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet S-10 (2017, 2018, 2019, 2020).
Substituindo fusíveis
Um fusível queimado pode ser reconhecido por seu filamento derretido. Não substitua o fusível até que a causa do defeito tenha sido consertada. O extrator de fusível pode estar localizado na caixa de fusíveis do compartimento do motor.
Atenção!
- Antes de substituir um fusível, desligue o interruptor e a ignição.
- Substitua o fusível com falha por um novo do mesmo tamanho e classificação.
Caixa de fusíveis do painel de instrumentos

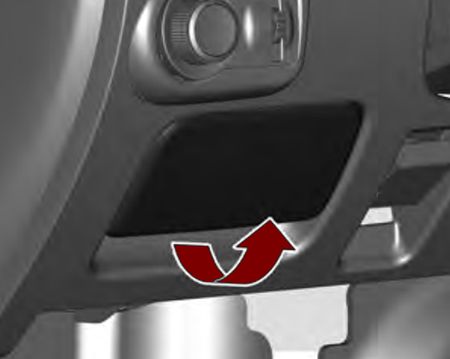

A caixa de fusíveis está atrás da tampa o painel de instrumentos. Remova a tampa do painel de instrumentos na direção da seta.

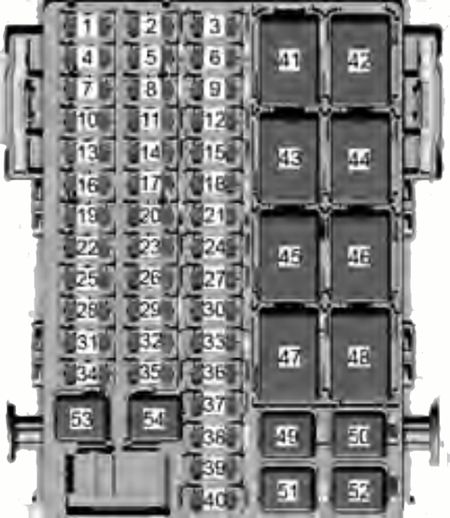

Diagrama de fusíveis
| № | А | Uso |
|---|---|---|
| 1 | 20 | Módulo de controle da carroceria (6) |
| 3 | 20 | Acendedor de cigarro (se disponível) |
| 6 | 20 | Tomadas elétricas dianteiras e traseiras (se disponível) |
| 7 | 30 | Módulo de controle da carroceria (8) |
| 10 | 20 | Rádio (se disponível) |
| 11 | 2 | Interruptor de ignição |
| 12 | 15 | Zona cega lateral (SBZ) |
| 13 | 15 | Módulo de controle da carroceria (3) |
| 14 | 10 | Módulo de controle do HVAC dianteiro |
| 16 | 15 | Módulo de controle da carroceria (1) |
| 17 | 30 | Interruptores dos vidros elétricos das portas dianteiras |
| 19 | 30 | Interruptores dos vidros elétricos das portas traseiras (se disponível) |
| 20 | 15 | Módulo de controle da carroceria (4) |
| 21 | 10 | Sobressalente |
| 22 | 30 | Banco elétrico (se disponível) |
| 25 | 10 | Módulo de monitoramento e diagnóstico (SDM) |
| 26 | 15 | Módulo de controle da carroceria (2) |
| 27 | 2 | Interruptores do volante |
| 28 | 7.5 | Conector de Dados (DLC) |
| 31 | 10 | Conjunto do painel de instrumentos (IPC), Telas - Rádio (pilha central), USB |
| 33 | 10 | 2017: Módulo do portal central (CGM) - Segurança virtual 2018: Módulo de entrada central (CGM) |
| 34 | 30 | Ventilador do A/C dianteiro |
| 35 | 30 | 2017: Ventilador do A/C traseiro (se disponível) |
| 37 | 10 | Alerta de colisão frontal (FCA) / Sensor de chuva (se disponível) |
| 39 | 10 | Espelhos retrovisores (se disponível) |
| 40 | 10 | OnStar (se disponível) |
| 53 | 40 | BUS-C (fusíveis: F12, F33, F37, F39, F40) |
| 54 | 40 | Acessórios (12V) |
| RLY45 | C-Habilitar | |
| RLY46 | RAP e acessórios (12V) | |
| RLY48 | Relé de funcionamento | |
Caixa de fusíveis do compartimento do motor

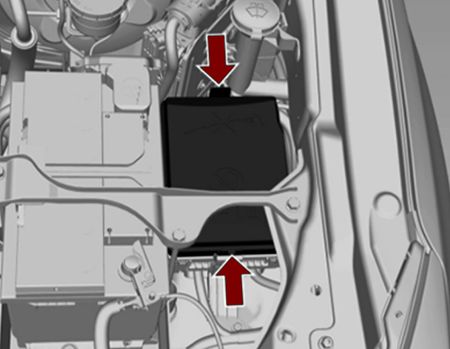

A caixa de fusíveis está na parte dianteira esquerda do compartimento do motor. Solte a tampa, levante e remova-a.

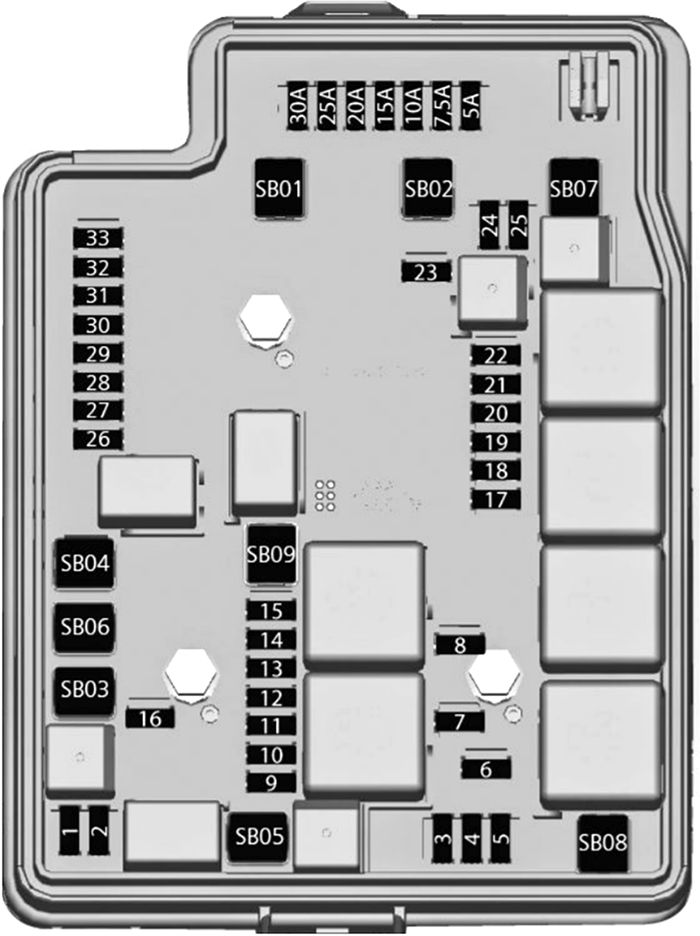

Diagrama de fusíveis
| № | Uso | |
|---|---|---|
| 1 | 10 | Compressor do A/C |
| 2 | - | - |
| 3 | 15 | Direção elétrica assistida (EPS) (se disponível) |
| 4 | - | - |
| 5 | 15 | Buzina |
| 6 | 15 | Farol de neblina dianteiro (se disponível) |
| 7 | 10 | Farol alto esquerdo |
| 8 | 10 | Farol alto direito |
| 9 | - | Não utilizado (2.5L Flex, 2.5L Gasolina) |
| 7.5 | Módulo de controle do motor - (Diesel) | |
| 10 | 15 | Relé de alimentação dos sensores de motor (3) - (diesel) |
| 20 | Relé de alimentação dos sensores de motor (3) (gasolina / flex) | |
| 11 | 20 | Módulo de controle do motor (1) - (Diesel) |
| 25 | Módulo de controle do motor (1) (gasolina / flex) | |
| 12 | 10 | Relé de alimentação dos sensores de motor (1) |
| 13 | 10 | Relé de alimentação dos sensores de motor (2) |
| 14 | 15 | Relé de alimentação dos sensores de motor (4) |
| 15 | 15 | Sinal do relé de partida |
| 16 | 15 | Módulo de controle da transmissão automática (se disponível) |
| 17 | 10 | Módulo da caixa de transferência e ajuste de altura de farol (se disponível) |
| 18 | 10 | Alimentação do painel de instrumentos - A/C - Módulo do airbag |
| 19 | 20 | Bomba de combustível (Diesel) |
| 20 | - | Sem uso |
| 21 | 30 | Desembaçador traseiro (se disponível) |
| 22 | 15 | Desembaçador dos espelhos retrovisores externos (se disponível) |
| 23 | 15 | 2017: Aquecedor da Cabine (Diesel) |
| 24 | - | - |
| 25 | 10 | Bomba do lavador dianteiro |
| 26 | 10 | Auxiliar de estacionamento (se disponível) |
| 27 | 5 | Módulo de controle da carroceria |
| 28 | - | Sem uso |
| 29 | 30 | Módulo ABS ou ESC (se disponível) |
| 30 | 10 | Buzina |
| 31 | 15 | Módulo de controle da carroceria |
| 32 | 15 10 | Módulo de controle do motor - (Bateria) (Diesel) Módulo de controle do motor (Bateria) (gasolina / flex) |
| 33 | 10 | Fio de comunicação entre módulos |
| SB01 | 50 | Bomba do módulo ABS ou ESC (se disponível) |
| SB02 | 30 | Módulo de controle da caixa de transferência (4x4) (se disponível) Extra (4x2) |
| SB03 | 60 20 | Módulo de pré-aquecimento das velas do motor (diesel) Módulo da bomba de combustível (gasolina / flex) |
| SB04 | - | - |
| SB05 | 30 | Solenoide do motor de partida |
| SB06 | 30 | Limpador dianteiro |
| SB07 | 30 | Aquecedor de combustível (diesel) Ventoinha 1 (Flex) |
| SB08 | 40 | Ventoinha 2 (Flex) Não utilizado (Diesel) |
| SB09 | 30 | Sobressalente |
| RLY01 | Motor de partida | |
| RLY03 | Farol alto | |
| RLY05 | 2017: Aquecedor de cabine (Diesel) | |
| RLY08 | Controle do limpador dianteiro | |
| RLY09 | Velocidade do limpador dianteiro | |
| RLY10 | Desembaçador traseiro e Desembaçador dos espelhos retrovisores traseiros externos (se disponível) | |
| RLY11 | Alimentação dos sensores de motor | |
| RLY12 | Compressor do A/C | |
| RLY13 | Ventoinha 1 (gasolina/flex) Aquecedor de combustível (Diesel) | |
| RLY14 | Ventoinha 2 (Gasolina/flex) Não utilizado (Diesel) | |
| RLY15 | Sem uso | |
| RLY18 | Relé de ignição | |
| RLY19 | Bomba de combustível (Diesel) | |
