Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet S-10 (2012, 2013, 2014, 2015, 2016).
Substituindo fusíveis
Um fusível queimado pode ser reconhecido por seu filamento derretido. Não substitua o fusível até que a causa do defeito tenha sido consertada. O extrator de fusível pode estar localizado na caixa de fusíveis do compartimento do motor.
Atenção!
- Antes de substituir um fusível, desligue o interruptor e a ignição.
- Substitua o fusível com falha por um novo do mesmo tamanho e classificação.
Caixa de fusíveis do painel de instrumentos
A caixa de fusíveis fica atrás do compartimento de armazenamento do painel de instrumentos.

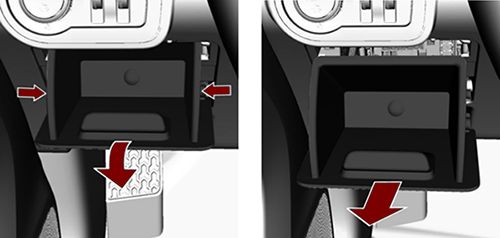

- Abra o compartimento de armazenamento.
- Pressione o compartimento de armazenamento nas laterais juntamente.
- Levante o compartimento de carga até ouvi-lo desengatar e remova-o na direção da seta.
- Reinstale o compartimento em ordem inversa.

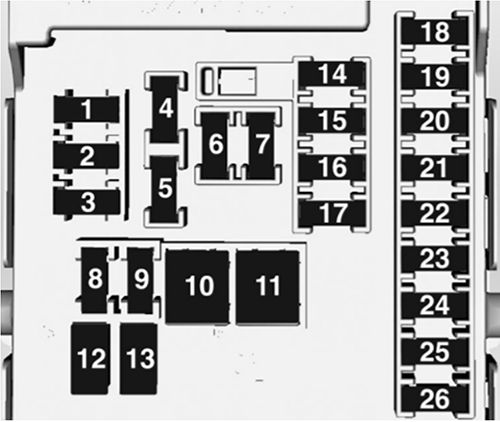

Diagrama de fusíveis
| № | A | Uso |
|---|---|---|
| 1 | 15 | HVAC / aquecimento do banco |
| 2 | 15 | Módulo de controle da carroceria (6) |
| 3 | 15 | 2014: Módulo de controle da carroceria (5) 2015: Sobressalente 2016: Sobressalente (2.5L e Diesel) BCM (5) (2.4L) |
| 4 | 20 | Acendedor de cigarro e tomada elétrica |
| 5 | 2 | Conector do volante |
| 6 | 30 | Vidro elétrico / acessório do rádio |
| 7 | 20 | Tomada elétrica |
| 8 | 15 | Módulo de controle da carroceria (2) |
| 9 | 15 | Módulo de controle da carroceria (4) |
| 10 | 30 | 2014: Módulo de controle da carroceria (8) |
| 11 | 40 | 2014: RAP e acessórios 12 V |
| 12 | - | - |
| 13 | - | - |
| 14 | 7,5 | Conector de Dados (Data Link Connector - DLC) |
| 15 | 10 | Módulo do airbag (SDM) |
| 16 | 10 | Painel de instrumentos (IPC) |
| 17 | 20 | Rádio |
| 18 | 30 | Ventilador do HVAC |
| 19 | 5 | Espelhos retrovisores externos |
| 20 | 10 | Reservado |
| 21 | 10 | 2014: Cabeça de controle do HVAC 2015: Iluminação de controle de ventilação e ar condicionado digital 2016: Controle do ar condicionado |
| 22 | 2 | Chave de ignição |
| 23 | 15 | Módulo de controle da carroceria (1) |
| 24 | 15 | Módulo de controle da carroceria (3) |
| 25 | 20 30 | 2014-2016: Interruptor do vidro elétrico 2016: Interruptor dos vidros elétricos (veículos equipados com módulo de conforto) |
| 26 | 25 | Banco elétrico |
| 10 | 30 | 2015-2016: Módulo de controle da carroceria (8) |
| 11 | 40 | 2015-2016: RAP e acessórios 12 V |
Caixa de fusíveis do compartimento do motor

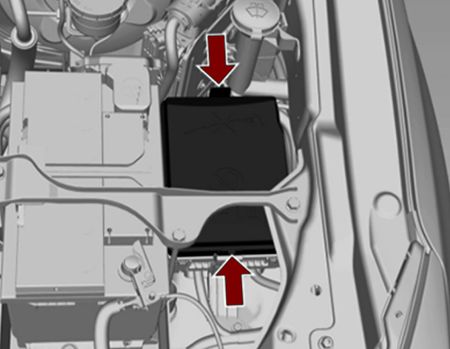

A caixa de fusíveis está na parte dianteira esquerda do compartimento do motor. Solte a tampa, levante e remova-a.

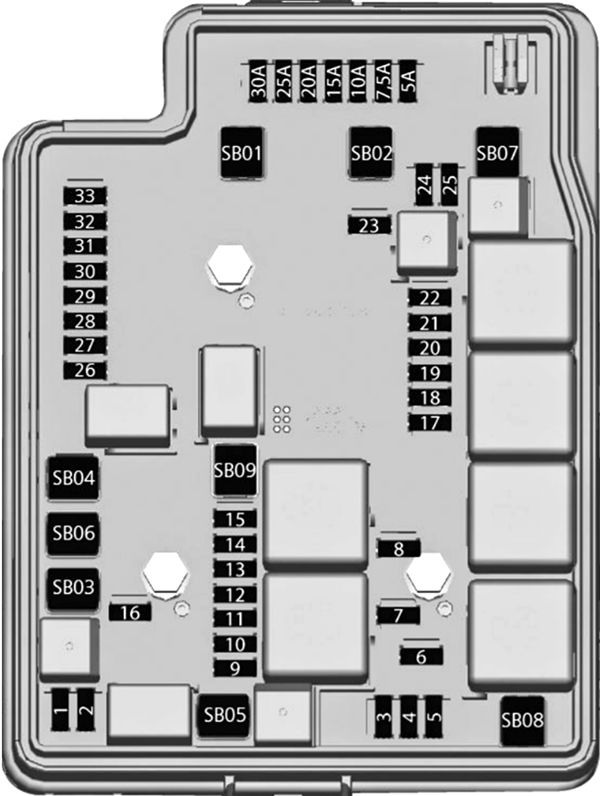

Diagrama de fusíveis
| № | A | Uso |
|---|---|---|
| 1 | 10 | Embreagem do compressor do A/C |
| 2 | 15 | 2014: Módulo de controle da carroceria |
| 3 | 15 | Sobressalente |
| 4 | - | - |
| 5 | 15 | Buzina |
| 6 | 15 | Farol de neblina |
| 7 | 10 | Farol alto esquerdo |
| 8 | 10 | Farol alto direito |
| 9 | 7.5 | 2014: Módulo de controle do motor (1) - (diesel) |
| 10 | 2015: Ventoinha de arrefecimento (3.6L gasolina) 2016: Sobressalente Módulo de controle do motor - (diesel) | |
| 10 | 15 | 2014: Relé do trem de força (3) 2015-2016: Relé de alimentação dos sensores de motor (3) - (diesel) |
| 20 | 2015-2016: Relé de alimentação dos sensores de motor (3) (gasolina / flex) | |
| 2016: Sobressalente (2.4L) | ||
| 11 | 15 | 2014: Módulo de controle do motor (1) para motores a gasolina e diesel |
| 20 | 2015-2016: Módulo de controle do motor (1) (Diesel) | |
| 25 15 | 2.5L 2.4L | |
| 12 | 10 | Relé de alimentação dos sensores de motor (1) |
| 13 | 10 | Relé de alimentação dos sensores de motor (2) |
| 14 | 15 | Relé de alimentação dos sensores de motor (4) |
| 15 | 15 | Sinal do relé de partida |
| 16 | 15 | Módulo de controle da transmissão |
| 17 | 10 | Módulo da caixa de transferência e ajuste de altura de farol |
| 18 | 10 | Alimentação do painel de instrumentos - A/C - Módulo do airbag |
| 19 | 20 | Bomba de combustível (gasolina / diesel) |
| 20 | 5 | Sobressalente |
| 21 | 30 | Desembaçador traseiro |
| 22 | 15 | Desembaçador dos espelhos retrovisores externos |
| 23 | 15 | Aquecedor da Cabine (Diesel) |
| 24 | - | - |
| 25 | 10 | Bomba do lavador dianteiro |
| 26 | 10 | Sensor de estacionamento traseiro |
| 27 | 5 | Módulo de controle da carroceria |
| 28 | 7.5 | Relé de partida a frio (somente motor Flex 2.4L) |
| 29 | 30 | Módulo ABS |
| 30 | 10 | 2014: Relé do alarme antifurto 2015-2016: Buzina |
| 31 | 15 | Módulo de controle da carroceria |
| 32 | 10 | Módulo de controle do motor (bateria) |
| 33 | 10 | Linha de comunicação entre módulos |
| SB01 | 50 | Bomba do módulo ABS |
| SB02 | 30 | Módulo de controle da caixa de transferência (4x4) 2016: Sobressalente (4x2) |
| SB03 | 60 20 | Módulo de pré-aquecimento das velas do motor (diesel) 2015-2016: Módulo da bomba de combustível (gasolina / flex) |
| SB04 | - | - |
| SB05 | 30 | Solenoide do motor de partida |
| SB06 | 30 | Limpador dianteiro |
| SB07 | 30 40 30 | Aquecedor de combustível (diesel) Ventoinha de arrefecimento 1 (3.6L gasolina) Ventoinha de arrefecimento 1 (gasolina / flex) |
| SB08 | 50 | 2014-2015: Ventoinha de arrefecimento 2 (3.6L Gasolina) |
| 40 | 2014: Ventoinha de arrefecimento 2 (2.4L Flex) (Disponível somente no Paraguai.) | |
| 40 | Ventoinha de arrefecimento 2 (gasolina / flex) | |
| SB09 | 30 | 2014: Sobressalente 2015: Bomba de vácuo (3.6L gasolina) 2016: Sobressalente |
| RLY1 | Motor de partida | |
| RLY2 | Buzina (relé interno) | |
| RLY3 | Farol alto | |
| RLY4 | Farol de neblina (relé interno) | |
| RLY5 | Aquecedor da cabine (Relé PCB interno) | |
| RLY6 | Partida a frio (relé interno) | |
| RLY7 | Sobressalente | |
| RLY8 | Controle do limpador dianteiro | |
| RLY9 | Velocidade do limpador dianteiro | |
| RLY10 | Desembaçador traseiro | |
| RLY11 | Relê de alimentação dos sensores do motor | |
| RLY12 | Compressor A/C | |
| RLY13 | Ventoinha de arrefecimento 1 / Aquecedor de combustível | |
| RLY14 | Ventoinha de arrefecimento 2 | |
| RLY15 | Sobressalente | |
| RLY16 | Sobressalente | |
| RLY17 | - | |
| RLY18 | Funcionamento, partida | |
| RLY19 | Bomba de combustível | |
| RLY20 | Bomba do lavador dianteiro (relé interno) | |
| RLY21 | Lavador traseiro (relé interno) | |
