Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Prisma (2008, 2009, 2010, 2011, 2012).
Substituindo fusíveis
Um fusível queimado é visualmente identificado pelo seu filamento interno partido. O fusível deve ser trocado por outro original, de igual capacidade, e somente após descoberta e corrigida a causa da sua queima (sobrecarga, curto-circuito etc.).
Atenção!
Antes de trocar um fusível, desligue o respectivo interruptor e a ignição.
Caixa de fusíveis

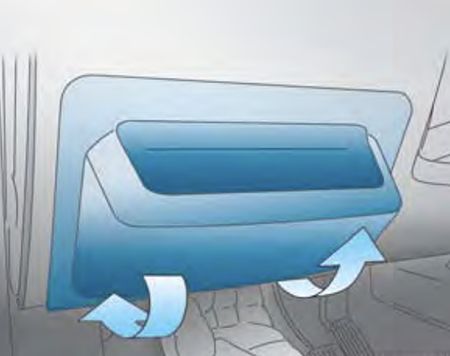

A caixa de fusíveis está localizada na cobertura do painel de instrumentos ao lado esquerdo da coluna de direção e está protegida por uma tampa.
- Remova a tampa, puxando-a pela parte inferior.
- Para montar a tampa, encaixe os pontos de apoio na parte superior do alojamento e pressione a parte inferior até seu travamento.
Nota: Não tente abrir a tampa da caixa de fusíveis puxando-a pela abertura do porta-objetos (quando disponível).

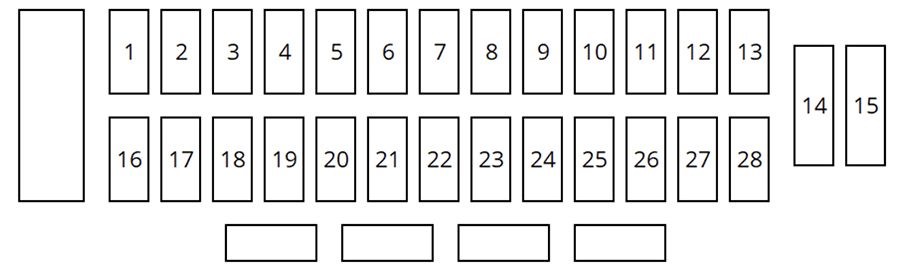

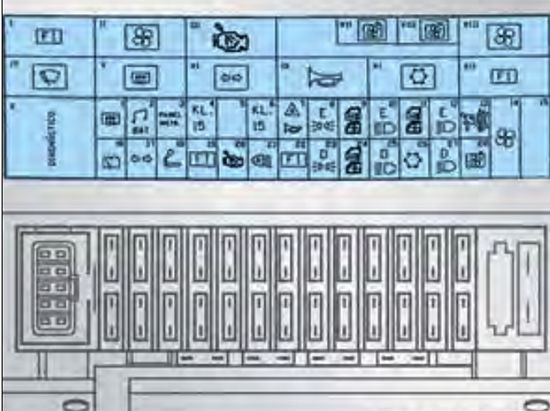

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| 1 | 30A | Desembaçador do vidro traseiro |
| 2 | 10A | 2008: Rádio / iluminação do compartimento de passageiros |
| 15A | 2009-2010: Rádio / iluminação do compartimento de passageiros / iluminação do porta-malas 2011-2012: Iluminação do compartimento de passageiros / iluminação do porta-malas | |
| 3 | 5A | Alimentação - bateria: painel de instrumentos / sistema de imobilização |
| 4 | 5A | Alimentação após chave de ignição: painel de instrumentos / sistema de imobilização / bobina do relé para o compressor do A/C |
| 5 | - | Não utilizado |
| 6 | 5A | Alimentação após chave de ignição - bobina dos relés: desembaçador do vidro traseiro / ventilação interna com condicionador de ar e Iluminação do interruptor de ventilação interna |
| 7 | 10A | Buzina / sinalizador de advertência / bomba do reservatório de partida a frio |
| 8 | 10A | Luzes de estacionamento-lado esquerdo / iluminação do sistema de áudio / iluminação do painel de instrumentos |
| 9 | 20A | Módulo de conforto (vidros das portas dianteiras e trava elétrica - 4 portas) |
| 10 | 10A | Farol alto - lado esquerdo |
| 11 | 20A | Módulo de conforto (vidros das portas dianteiras e trava elétrica - 4 portas) |
| 12 | 10A | Farol baixo - lado esquerdo |
| 13 | 20A | Módulo de conforto (alarme) |
| 14 | 20A | Motor ventilação interna sem condicionador de ar (maxifusível) |
| 15 | - | Não utilizado |
| 16 | 30A | Limpador e lavador do para-brisa |
| 17 | 10A | 2008-2010: Circuitos pós chave de ignição: luzes indicadoras de direção / sensor de velocidade / rádio 2011-2012: Circuitos pós chave de ignição: luzes indicadoras de direção / sensor de velocidade |
| 18 | 15A | 2008-2010: Tomada para acessórios 2011-2012: Tomada para acessórios / Sistema de áudio |
| 19 | 15A | 2008-2010: Circuitos de alimentação pós chave de ignição: Sistema de injeção / bobina de ignição / bobina do relé da bomba de combustível 2011-2012: Sistema de áudio |
| 20 | 10A | Circuito de alimentação pós chave de ignição: bobina do relé de partida a frio, alimentação da válvula solenoide de partida a frio, sensor de oxigênio aquecido |
| 21 | 10A | Luz de freio / luz de marcha a ré |
| 22 | 7,5A | 2009-2012: Alimentação após chave de ignição - ECM |
| 23 | 10A | Luzes de estacionamento -lado direito / lanterna da placa de licença |
| 24 | 20A | Módulo de conforto (vidros das portas dianteiras e trava elétrica - 4 portas) |
| 25 | 10A | Farol alto - lado direito |
| 26 | 15A | Compressor do condicionador de ar |
| 27 | 10A | Farol baixo - lado direito |
| 28 | 5A | Alimentação da bobina do relé do ventilador do radiador |
Relés
Os relés estão localizados na caixa de fusíveis.
| № | Cor | Aplicação |
|---|---|---|
| I | violeta | Bomba de combustível |
| II | verde | Ventilador interno, velocidade mínima com condicionador de ar |
| III | verde | Partida a frio |
| IV | preto | Limpador do para-brisa |
| V | verde | Desembaçador do vidro traseiro |
| VI | vermelho | Luz indicadora de direção |
| VII | púrpura | Ventilador / radiador / velocidade mínima com condicionador de ar |
| VIII | púrpura | Ventilador / radiador / velocidade máxima com e sem condicionador de ar |
| IX | verde | Buzina |
| X | - | ALDL - Diagnose |
| XI | laranja | Compressor A/C |
| XII | cinza | 2009-2012: Relé principal |
| XIII | marrom | Ventilador interno (principal) com condicionador de ar |

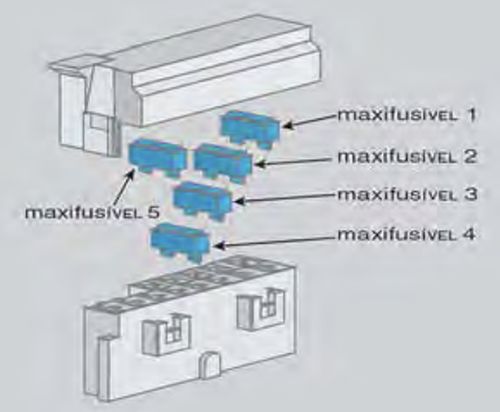

Caixa de maxifusíveis
A caixa de maxifusíveis está localizada ao lado da bateria no compartimento do motor.
Substituição de maxifusível:
- Desligue o cabo positivo da bateria.
- Remova a caixa de maxifusíveis e retire a sua tampa.
- Retire o maxifusível queimado. O maxifusível queimado é visualmente identificado pelo seu filamento interno partido, devendo ser trocado por outro original de igual capacidade e somente após descoberta e corrigida a causa da sua queima (sobrecarga, curto-circuito, etc).
- Recoloque a tampa da caixa e reposicione a caixa de maxifusíveis no seu lugar.
- Conecte o cabo positivo na bateria.
| № | A | Circuito |
|---|---|---|
| 1 | 20A | Sistema de diagnose / Sistema de gerenciamento do motor (injeção / ECM/ bomba de combustível) |
| 2 | 30A | Sistema de iluminação / sistema de som / imobilizador |
| 3 | 30A | Ventilador do radiador (veículos sem condicionador de ar) |
| 4 | 30A | Desembaçador do vidro traseiro / buzinas / sinalização de emergência / sistema de partida a frio - Flexpower / ECONO.FLEX |
| 5 | 60A | Circuito de alimentação da chave de ignição (sistemas após chave de ignição) |
| 6 | 40A | Ventilador do radiador (veículos com condicionador de ar) |
