Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Montana (2006, 2007, 2008, 2009, 2010).
Substituindo fusíveis
Um fusível queimado é visualmente identificado pelo seu filamento interno partido. O fusível só deve ser trocado após descoberta a causa da sua queima (sobre-carga, curto-circuito, etc.) e por outro original de igual capacidade.
Atenção!
Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
Caixa de fusíveis

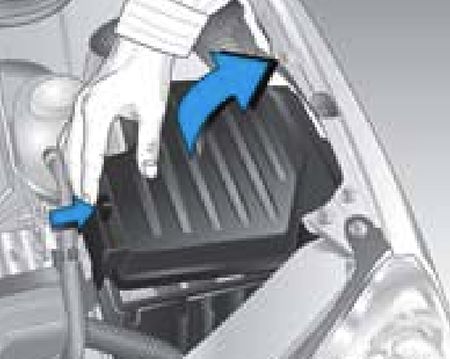

A caixa de fusíveis está localizada no compartimento do motor, próximo ao tanque de expansão do líquido de arrefecimento. Remova a cobertura da caixa de fusíveis, puxando-a pela lateral para cima.
Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| J1 | 5 | Sistema de partida a frio |
| J2 | 10 | Luz de freio; sistema de partida a frio |
| J3 | 10 | Buzina |
| J4 | 20 | Sistema de áudio |
| K1 | 15 | Sistema gerenciamento eletrônico do motor |
| K2 | 15 | Relé do compressor do condicionador de ar |
| K3 | 7,5 | Iluminação interna e alarme antifurto |
| K4 | 20 | Travamento central, alarme antifurto |
| K5 | 7,5 | Sistema gerenciamento eletrônico do motor |
| K6 | 10 | Lanterna, lado esquerdo |
| K7 | 10 | Farol alto, lado esquerdo |
| L1 | 5 | Interruptor de luz, mostrador (TID), painel de instrumentos, imobilizador e luz de leitura |
| L2 | 15 | Lavador / limpador do pára-brisa |
| L3 | 15 | Luz de advertência |
| L4 | 20 | Acionador elétrico dos vidros - lado esquerdo |
| L5 | 20 | Bomba de combustível, injetores e válvula solenoide do cânister |
| L6 | 10 | Lanterna lado direito e iluminação da placa de licença |
| L7 | 10 | Farol alto, lado direito |
| M1 | 10 | Luz de ré, sensor de velocidade |
| M2 | 20 | Acendedor de cigarros, tomada para acessórios e iluminação do porta-luvas |
| M3 | 7,5 | Painel de instrumentos, mostrador (TID) e imobilizador de partida |
| M4 | 20 | Acionador elétrico dos vidros - lado direito |
| M5 | 25 | Iluminação externa |
| M6 | 10 | Farol baixo, lado esquerdo |
| M7 | 10 | Farol de longo alcance |
| N1 | 15 | Luzes indicadoras de direção e vidros elétricos |
| N2 | 5 | Acionamento elétrico do espelho retrovisor externo, sistema de áudio e alarme |
| N3 | 10 | Buzina do alarme antifurto |
| N4 | 5 | Módulo do levantador elétrico dos vidros |
| N5 | - | Não utilizado |
| N6 | 10 | Farol baixo, lado direito, regulagem de altura dos faróis |
| N7 | 15 | Luz de neblina dianteira |

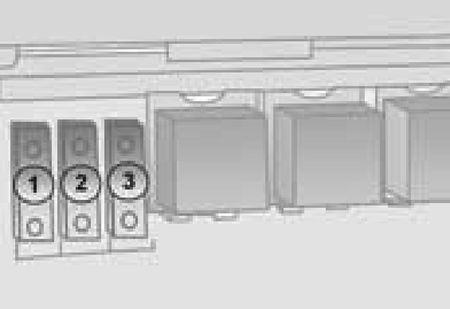

Maxifusíveis
| № | A | Circuito |
|---|---|---|
| 1 | 40 | Chave de partida |
| 2 | 40 | Ventilador do radiador com A/C |
| 30 | 2009-2010: Ventilador do radiador sem A/C | |
| 3 | - | Não utilizado |

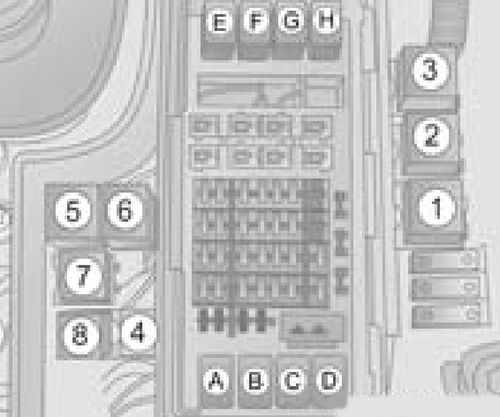

Relés na caixa de fusíveis
| № | Aplicação |
|---|---|
| 1 | Alimentação pós-chave de ignição |
| 2 | Bomba de combustível |
| 3 | Ventilador |
| 4 | Ventilador (veículos com condicionador de ar) |
| 5 | Temporizador do limpador do pára-brisa |
| 6 | Não utilizado |
| 7 | Não utilizado |
| 8 | Ignição e funções dependentes da ignição |
| A | Buzina |
| B, C | Luzes de sinalização do alarme antifurto |
| D | Farol de neblina |
| E | Farol de longo alcance |
| F | Partida a frio |
| G | Compressor do condicionador de ar |
| H | Farol alto |

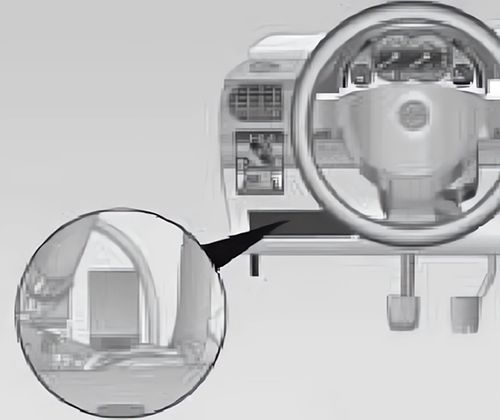

Relés no compartimento de passageiros
| № | Aplicação |
|---|---|
| - | Luzes indicadoras de direção |

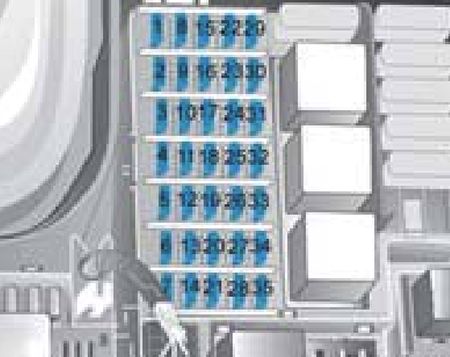

Fusíveis e os principais circuitos elétricos protegidos
| № | A | Circuito |
|---|---|---|
| 01 | 7,5 | BCM - Alimentação geral |
| 02 | 7,5 | Módulo eletrônico do motor |
| 03 | 7,5 | Painel de instrumentos, mostrador (TID), luz de advertência, interruptor do sinalizador de advertência, diagnóstico, módulo de controle do sistema imobilizador, relês (motor de partida, alarme, bomba do limpador, buzina e setas) |
| 04 | 5 | Módulo acionador elétrico dos vidros |
| 05 | 20 | Acionador elétrico do vidro dianteiro esquerdo |
| 06 | - | Não utilizado |
| 07 | - | Não utilizado |
| 08 | 10 | BCM - Chave de partida |
| 09 | 20 | Bomba de combustível, válvula solenoide-cânister |
| 10 | 10 | Buzina |
| 11 | 15 | BCM - Luzes indicadoras de direção |
| 12 | 20 | Sistema de áudio |
| 13 | 20 | Acionador elétrico do vidro dianteiro direito |
| 14 | 20 | Alimentação do relé de injeção |
| 15 | 10 | Bomba do lavador de pára-brisa |
| 16 | 5 | Sensor do alarme antifurto e iluminação interna |
| 17 | 20 | BCM - Trava mento elétrico das portas |
| 18 | - | Não utilizado |
| 19 | 15 | Farol de longo alcance |
| 20 | 10 | Buzina do alarme antifurto |
| 21 | - | Não utilizado |
| 22 | 5 | BCM - Ignição |
| 23 | 15 | Módulo bobina de ignição |
| 24 | 5 | Símbolo do interruptor de luz, mostrador (TID), painel de instrumentos e leitura dianteira |
| 25 | 10 | Luz de freio |
| 26 | 10 | Tomada para acessórios, luz indicadora de marcha à ré |
| 27 | 15 | Módulo acionador elétrico dos vidros |
| 28 | - | Não utilizado |
| 29 | - | Não utilizado |
| 30 | 20 | Limpador do pára-brisa |
| 31 | 15 | Compressor do condicionador de ar |
| 32 | 5 | Sensor de velocidade, sistema de freio antiblocante (ABS) e Air bag |
| 33 | 15 | Sistema de partida a frio |
| 34 | - | Não utilizado |
| 35 | 5 | Acionamento elétrico do retrovisor externo, sistema de áudio |

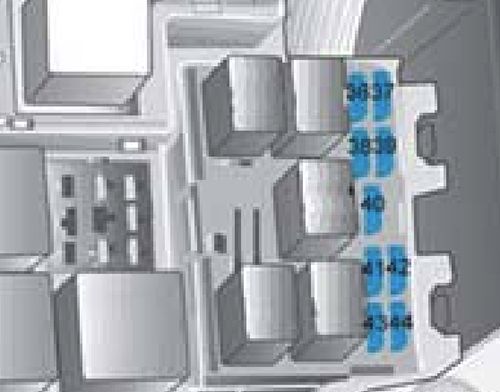

| № | A | Circuito |
|---|---|---|
| 36 | 10 | Farol alto esquerdo |
| 37 | 10 | Farol alto direito |
| 38 | 5 | Lanterna de posição esquerda |
| 39 | 5 | Lanterna de posição direita |
| 40 | - | Não utilizado |
| 41 | 15 | Farol de neblina dianteiro |
| 42 | - | Não utilizado |
| 43 | 10 | Farol baixo esquerdo |
| 44 | 10 | Farol baixo direito, interruptor de luz, regulagem de altura dos faróis |

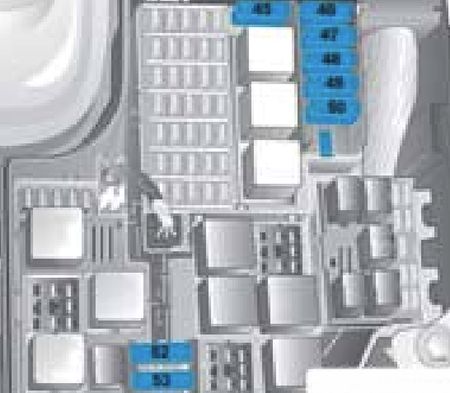

| № | A | Circuito |
|---|---|---|
| 45 | 30 | Módulo de controle de aquecimento / condicionador de ar |
| 46 | - | Não utilizado |
| 47 | - | Não utilizado |
| 48 | 30 | Motor de partida |
| 49 | - | Não utilizado |
| 50 | 40 | Sistema de freio antiblocante (ABS) |
| 51 | - | Não utilizado |
| 52 | 60 | Ventoinha do radiador (com A/C) |
| 53 | 40 | Ventoinha do radiador (sem A/C) |

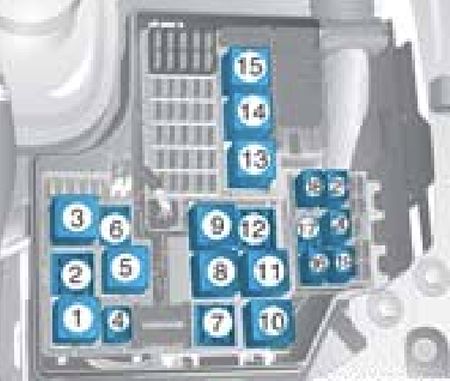

Relés
| № | Aplicação |
|---|---|
| 1 | 1a velocidade do ventilador do motor |
| 2 | Não utilizado |
| 3 | Não utilizado |
| 4 | Compressor do condicionador de ar |
| 5 | Ventoinha do compartimento do motor (veículos com condicionador de ar) |
| 6 | Não utilizado |
| 7 | 2008: Injeção 2009-2010: Relé principal |
| 8 | Conversor de sinal (não utilizado em veículos com ABS) |
| 9 | Conversor de sinal (não utilizado em veículos com ABS) |
| 10 | Bomba de combustível |
| 11 | Não utilizado |
| 12 | Partida a frio |
| 13 | Condicionador de ar e ventilação interna |
| 14 | Motor de partida |
| 15 | Ignição e funções dependentes da ignição |
| 16 | Não utilizado |
| 17 | Farol de neblina |
| 18 | Não utilizado |
| 19 | Farol baixo |
| 20 | Não utilizado |
| 21 | Farol alto |

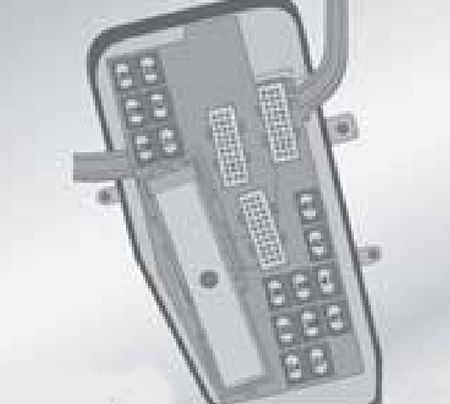

Relés (na caixa do módulo de controle da carroçaria)
Esta caixa de relés encontra-se no compartimento do motor, abaixo do painel defletor de água, junto ao motor do limpador do pára-brisa.
| № | Aplicação |
|---|---|
| 28 | Módulo de destravamento das portas |
| 29 | Módulo de travamento da porta (motorista) |
| 30 | Luz de ré |
| 31 | Módulo de travamento das portas (passageiro) |
| 32 | Trava bloqueio |
| 33 | Não utilizado |
| 34 | Sinalizador de direção esquerdo |
| 35 | Lavador do pára-brisa |
| 36 | Farol de longo alcance |
| 37 | Sinalizador de direção direito |
| 38 | Limpador do pára-brisa-baixa velocidade |
| 39 | Limpador do pára-brisa-alta velocidade |
| 40 | Não utilizado |
| 41 | Buzina |
| 42 | Luzes de estacionamento e lanterna da placa de licença |
| 43 | Buzina do alarme |
