Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Meriva (2008, 2009, 2010, 2011, 2012).
Substituindo fusíveis
Retire a tampa, puxando-a e desencaixandoa de seu alojamento e depois o fusível. Um fusível queimado é visualmente identificado pelo seu filamento interno partido. O fusível só deve ser trocado após descoberta a causa da sua queima (sobrecarga, curto-circuito etc.) e por outro original de igual capacidade.
Atenção!
Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
Caixa de fusíveis

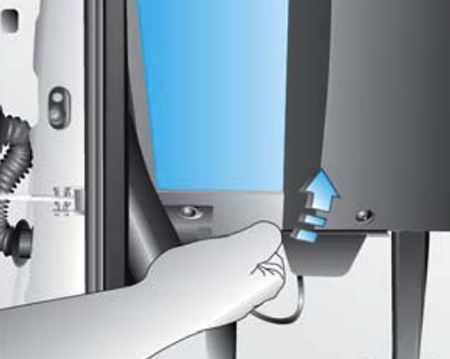

A caixa de fusíveis está localizada ao lado esquerdo da coluna de direção e está protegida por uma tampa.

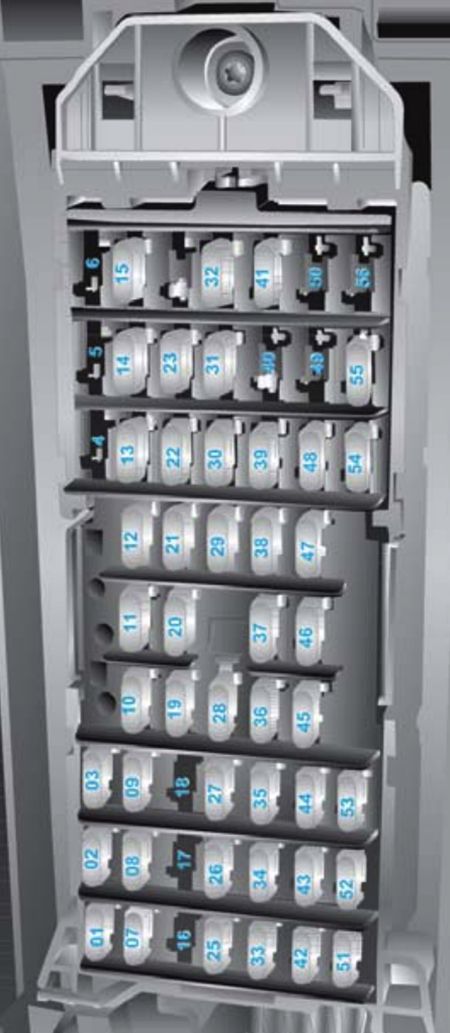

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| 1 | 7,5 | Computador de bordo |
| 2 | - | Não utilizado |
| 3 | 7,5 | Painel de instrumentos, luz de advertência, display multi-funções, desembaçador do vidro traseiro, bomba do lavador dos vidros e limpador do pára-brisa |
| 4 | 5 | Módulo levantador elétrico do vidro |
| 5 | 7,5 | Módulo de injeção de combustível |
| 6 | 20 | Levantador elétrico dos vidros esquerdo |
| 7 | 10 | Interruptor de partida |
| 8 | 10 | Buzina |
| 9 | 20 | Bomba de combustível |
| 10 | 15 | Computador de bordo |
| 11 | 20 | Sistema de áudio |
| 12 | 7,5 | Desembaçador do vidro traseiro |
| 13 | 10 | Buzina do alarme |
| 14 | - | Não utilizado |
| 15 | - | Não utilizado |
| 16 | - | Não utilizado |
| 17 | - | Não utilizado |
| 18 | - | Não utilizado |
| 19 | 10 | Bomba do lavador |
| 20 | 5 | Lanterna do teto, luz da porta, luz para leitura do banco traseiro |
| 21 | 20 | Computador de bordo, trava elétrica |
| 22 | 20 | Levantador elétrico dos vidros direito |
| 23 | - | Não utilizado |
| 24 | - | Não utilizado |
| 25 | 20 | Lavador / limpador do vidro traseiro |
| 26 | 15 | Sistema de injeção de combustível |
| 27 | 5 | Circuito de chave de ignição / Air bag / ABS |
| 28 | 15 | Compressor do condicionador de ar |
| 29 | - | Não utilizado |
| 30 | - | Não utilizado |
| 31 | - | Não utilizado |
| 32 | - | Não utilizado |
| 33 | 5 | Computador de bordo, imobilizador e painel de instrumentos |
| 34 | 30 | Lavador / limpador do vidro dianteiro |
| 35 | 5 | Luz do teto, imobilizador, display multi-funções |
| 36 | 20 | Brake light |
| 37 | 10 | Acendedor de cigarros, luz de marcha à ré |
| 38 | 5 | Sistema de partida a frio (Flexpower ou ECONO.FLEX) |
| 39 | 5 | Levantador dos vidros |
| 40 | - | Não utilizado |
| 41 | - | Não utilizado |
| 42 | 5 | Luz de posição esquerda |
| 43 | 5 | Luz de posição direita e placa de licença |
| 44 | 5 | 2008: Faróis alto, baixo e de neblina e luzes de posição e placa de licença 2009-2012: Faróis alto, baixo e de neblina e luzes de posição |
| 45 | 10 | Farol de neblina traseiro |
| 46 | 15 | Farol de neblina dianteiro |
| 47 | 30 | Alimentação de acessórios -dianteiro e traseiro |
| 48 | 5 | Ventilação do radiador |
| 49 | - | Não utilizado |
| 50 | - | Não utilizado |
| 51 | 10 | Farol baixo esquerdo |
| 52 | 10 | Farol baixo direito / regulador de altura do farol (se equipado) |
| 53 | 5 | Sistema de áudio, interruptores: vidros / espelhos |
| 54 | 10 | Farol alto esquerdo |
| 55 | 10 | Farol alto direito |

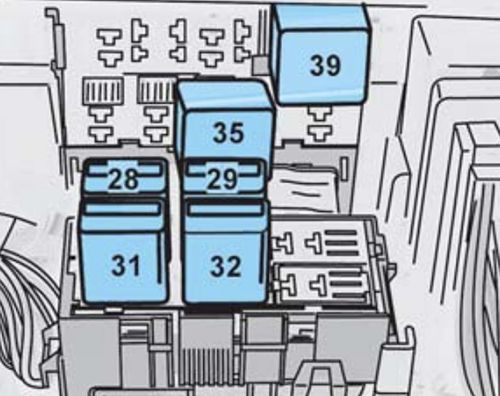

Central elétrica secundária (abaixo do banco do motorista)
| № | Circuito |
|---|---|
| 28 | Relé de destravar |
| 29 | Relé da trava da porta (lado do motorista) |
| 31 | Relé da trava da porta (lado dos passageiros) |
| 32 | Relé da buzina do alarme |
| 35 | Relé da luz de neblina traseira |
| 39 | Relé do desembaçador do vidro traseiro |

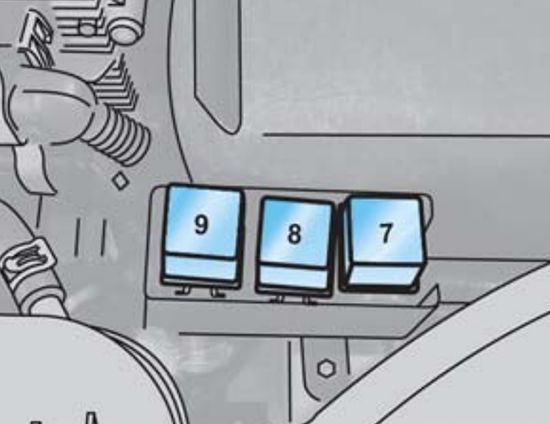

Relés de lógica de funcionamento do ventilador do radiador
| № | Circuito |
|---|---|
| 7 | Relé da 1a velocidade do ventilador de arrefecimento |
| 8 | Relé da 2a e 3a velocidades do ventilador de arrefecimento |
| 9 | Relé de controle dos relés de 1a, 2a e 3a velocidades do ventilador de arrefecimento |

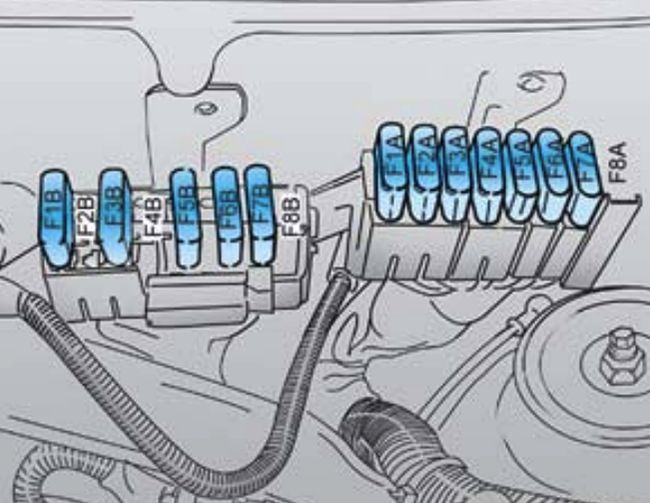

Caixa de maxifusíveis no compartimento do motor
Esta caixa de maxifusíveis encontra-se no compartimento do motor, abaixo do painel defletor de água, junto ao motor do limpador do pára-brisa
| № | A | Circuito |
|---|---|---|
| F1A | 40A | Fusível de alimentação de minifusíveis |
| F2A | 40A | Fusível de alimentação de minifusíveis |
| F3A | 40A | Fusível de alimentação de minifusíveis |
| F4A | 30A | Fusível do controle do motor |
| F5A | 30A | Fusível do motor de partida |
| F6A | 50A | Fusível do terminal 15 |
| F7A | 30A | Fusível do módulo de iluminação |
| F8A | - | Não utilizado |
| F1B | 40A | Fusível de ventilação interna |
| F3B | 40A | ABS |
| F5B | 40A | Fusível do ventilador do radiador |
| F7B | 30A | Fusível do desembaçador traseiro |

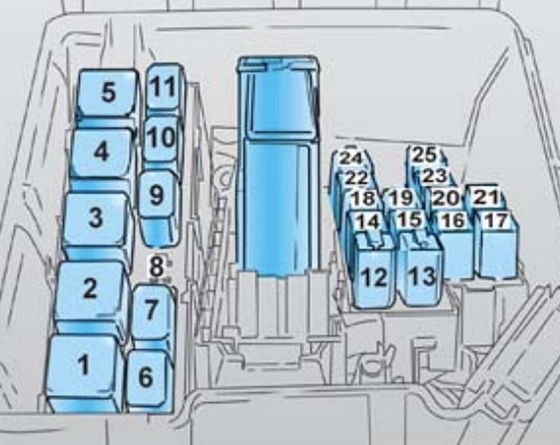

Relés (na caixa do módulo de controle da carroçaria)
Esta caixa de relés encontra-se no compartimento do motor, abaixo do painel defletor de água, junto ao motor do limpador do pára-brisa.
| № | Circuito |
|---|---|
| 1 | Relé do ECM (barramento - 15 A) |
| 2 | Relé do motor de partida |
| 3 | Relé de barramento - 15 A |
| 4 | Relé da bomba de combustível |
| 5 | Relé principal |
| 6 | Relé do farol baixo |
| 7 | Relé do farol alto |
| 8 | Luz da marcha à ré |
| 9 | Relé da luz de estacionamento e luz de licença |
| 10 | Relé do compressor do condicionador de ar |
| 11 | Relé do farol de neblina |
| 12 | Relé da buzina do alarme |
| 13 | Relé da buzina |
| 14 | Relé da bomba do lavador do vidro dianteiro |
| 15 | Relé da bomba do lavador do vidro da tampa traseira |
| 16 | Relé do limpador do pára-brisa -baixa velocidade |
| 17 | Relé do limpador do vidro do pára-brisa - alta velocidade |
| 18 | Relé do limpador do vidro traseiro |
| 19 | Não utilizado |
| 20 | Relé da lâmpada indicadora de direção - LD |
| 21 | Relé da lâmpada indicadora de direção - LE |
| 22 | Conversor do sinal da transmissão Easytronic |
| 23 | Relé do conversor do sinal da transmissão Easytronic |
| 24 | Relé de partida a frio (Flexpower ou ECONO.FLEX) |
| 25 | Relé de partida e embreagem |
