Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Malibu (2009, 2010, 2011, 2012).
Substituindo fusíveis
Um fusível queimado pode ser reconhecido por seu filamento derretido. Não substitua o fusível até que a causa do defeito tenha sido consertada.
Atenção!
- Antes de trocar um fusível, desligue o respectivo circuito e a ignição.
- As especificações do fusível novo devem corresponder às do fusível com defeito.
Caixa de fusíveis do painel de instrumentos

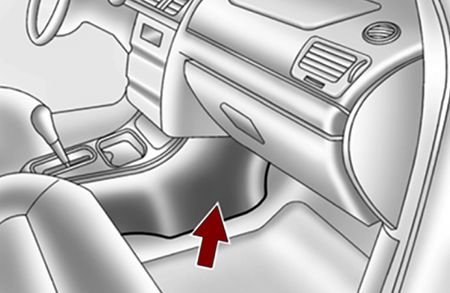

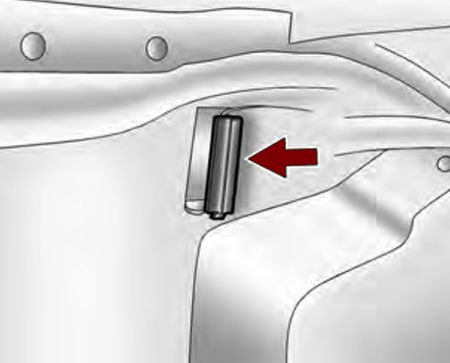

A caixa de fusíveis do painel de instrumentos fica localizada sob o painel de instrumentos (seta) próximo do assoalho, no lado do passageiro.
Retire a tampa do painel para obter acesso à caixa de fusíveis, então retire a tampa da caixa para obter acesso aos fusíveis e ao relé.

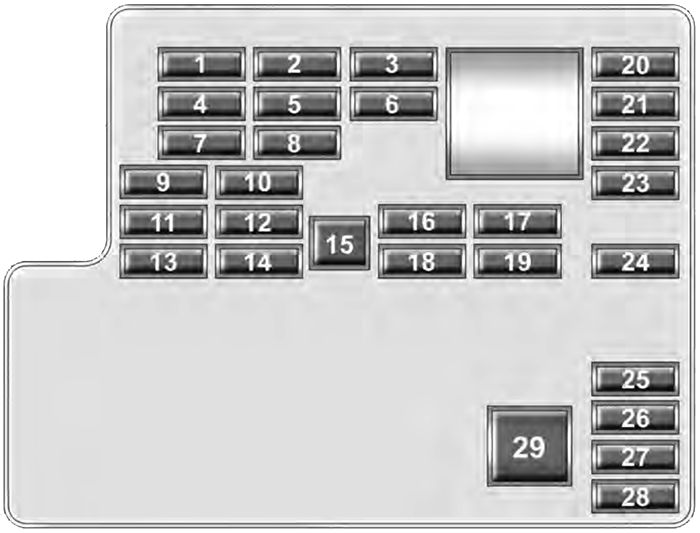

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| 1 | 2A | Espelhos retrovisores elétricos |
| 2 | 2A | Direção elétrica |
| 3 | 2A | Botão do controle de velocidade de cruzeiro, indicador de condição do air bag do passageiro |
| 4 | - | Não utilizado |
| 5 | - | Não utilizado |
| 6 | 10A | Airbag |
| 7 | - | Não utilizado |
| 8 | 10A | Comando do limpador / lavador do para-brisa |
| 9 | 2A | Iluminação do volante |
| 10 | - | Não utilizado |
| 11 | 10A | Lâmpadas internas |
| 12 | - | Não utilizado |
| 13 | 15A | Travas das portas |
| 14 | 10A | Aquecimento dos bancos dianteiros, espelho retrovisor interno |
| 15 | 30A | Vidros elétricos |
| 16 | 10A | Cabo de diagnóstico e falha/controle do sistema de ar condicionado e aquecimento |
| 17 | 20A | Botão do aquecimento / ventilação / ar condicionado / ventoinha |
| 18 | - | Não utilizado |
| 19 | - | Não utilizado |
| 20 | 10A | Conjunto do painel de instrumentos, módulo de controle do sistema antifurto |
| 21 | 10A | Conector do link controle do sistema de aquecimento, ventilação e ar condicionado |
| 22 | 2A | Interruptor da ignição |
| 23 | 10A | Sistema de áudio |
| 24 | 10A | Airbag |
| 25 | - | Porta fusível de reserva |
| 26 | - | Porta fusível de reserva |
| 27 | - | Porta fusível de reserva |
| 28 | - | Porta fusível de reserva |
| 29 | - | Extrator de fusível |

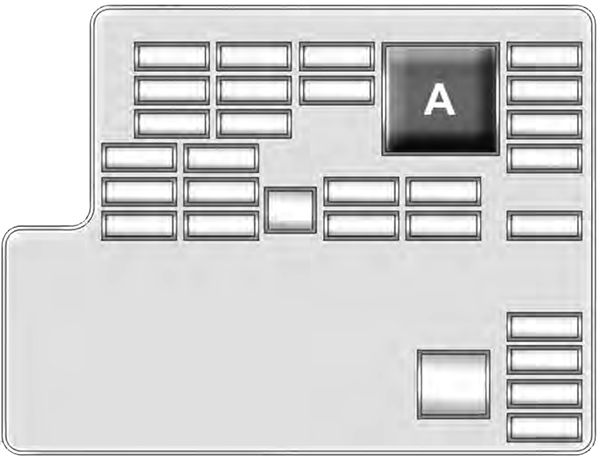

Relé
| № | Circuito |
|---|---|
| A | Relé do aquecimento / ventilação / ar condicionado / ventoinha |
Caixa de fusíveis do compartimento do motor
A caixa de fusíveis do compartimento do motor está situada no lado esquerdo do compartimento do motor, próximo da bateria.

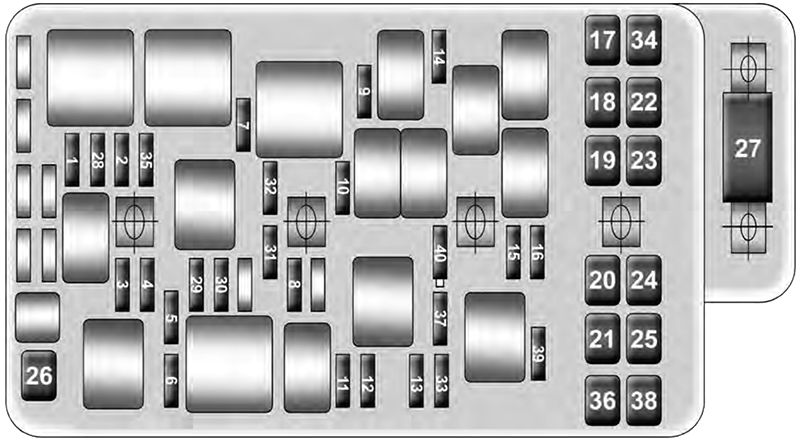

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| 1 | 10A | Embreagem do compressor do ar condicionado |
| 2 | 15A | Controle eletrônico do corpo de aceleração |
| 3 | - | Não utilizado |
| 4 | 10A | Módulo de controle da transmissão, ignição 1 |
| 5 | - | Não utilizado |
| 6 | 10A | Emissões |
| 7 | 10A | Farol baixo esquerdo |
| 8 | 15A | Buzina |
| 9 | 10A | Farol baixo direito |
| 10 | 15A | Farol de neblina dianteiro |
| 11 | 10A | Farol alto esquerdo |
| 12 | 10A | Farol alto direito |
| 13 | 10A | Módulo de controle do motor |
| 14 | 25A | Limpador do para-brisa |
| 15 | 10A | Sistema de freio antiblocante (IGN 1) |
| 16 | 10A | Módulo de controle do motor (IGN 1) |
| 17 | 30A | Ventoinha 1 |
| 18 | 30A | Ventoinha 2 |
| 19 | 30A | Relé de partida, aquecimento, ventilação, ventoinha do ar condicionado |
| 20 | 30A | Módulo de controle da carroceria, airbag, painel de instrumentos / sistema antifurto, controle de aquecimento / ventilação / ar condicionado, sensor de ignição e rádio |
| 21 | 30A | Módulo de controle da carroceria funcionamento / partida, airbag, direção elétrica |
| 22 | 60A | Amplificador de áudio, luz de marcha a ré, tomada auxiliar, aquecimento dos bancos, controle remoto, desembaçador do vidro traseiro |
| 23 | 60A | Bancos elétricos, emissões 2, bomba de combustível, luzes de estacionamento, porta-malas |
| 24 | 60A | Sistema de freios antiblocantes (ABS) |
| 25 | 50A | Módulo de controle da carroceria, travas das portas, luzes internas, espelhos elétricos, acessórios |
| 26 | 30A | Partida |
| 27 | 80A | Direção elétrica |
| 28 | 10A | Módulo de controle da transmissão |
| 29 | 15A | Módulo de ignição, injetores, bobinas de ignição |
| 30 | 10A | Injetores de combustível |
| 31 | - | Não utilizado |
| 32 | - | Não utilizado |
| 33 | 10A | Luz auxiliar de freio (Brake light) |
| 34 | 20A | Vidros elétricos |
| 35 | - | Não utilizado |
| 36 | - | Não utilizado |
| 37 | 5A | Controle do regulador de voltagem |
| 38 | 30A | Inversor CC/CA |
| 39 | 30A | Sistema de freios antiblocantes |
| 40 | 1A | Diodo do limpador (400V) |

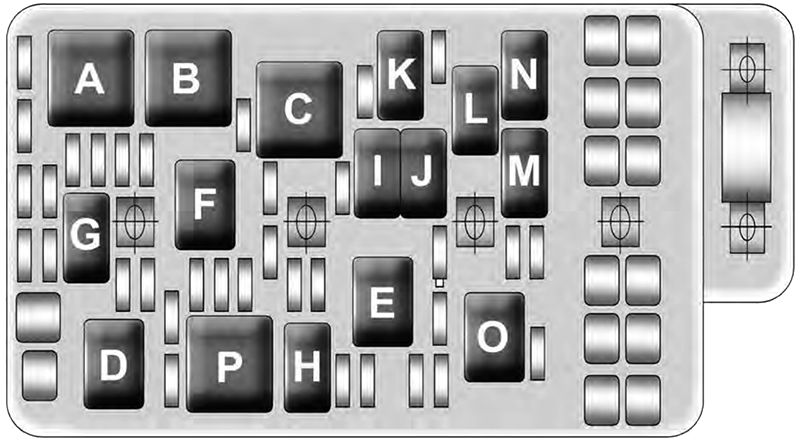

Relé
| № | Circuito |
|---|---|
| A | Ventoinha 1 |
| B | Ventoinha série / paralelo |
| C | Ventoinha 2 |
| D | Partida |
| E | Partida, ignição |
| F | Conjunto de motor e transmissão |
| G | Embreagem do compressor do ar condicionado |
| H | Farol alto |
| I | Faróis de neblina dianteiros |
| J | Buzina |
| K | Farol baixo |
| L | Limpador do para-brisa 1 |
| M | Limpador do para-brisa 2 |
| N | Não utilizado |
| O | Luzes de freio |
| P | Não utilizado |
Caixa de fusíveis do compartimento de carga
A caixa de fusíveis do compartimento de carga encontra-se no porta-malas do veículo. Pode-se obter acesso à caixa de fusíveis através do painel do porta-malas do lado esquerdo da área traseira de carga.

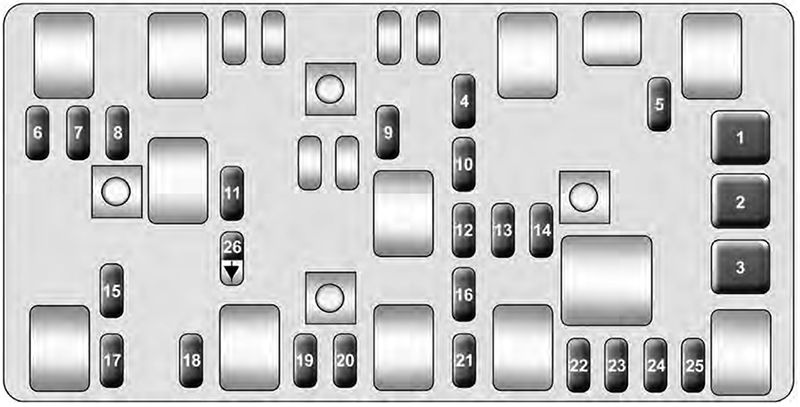

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| 1 | 30A | Controles do banco do passageiro |
| 2 | 30A | Controles do banco do motorista |
| 3 | - | Não utilizado |
| 4 | - | Não utilizado |
| 5 | 10A | Emissão 2, válvula solenoide de purga do cânister |
| 6 | 10A | Luzes de estacionamento, ajuste de intensidade no painel de instrumentos |
| 7 | - | Não utilizado |
| 8 | - | Não utilizado |
| 9 | - | Não utilizado |
| 10 | - | Não utilizado |
| 11 | - | Não utilizado |
| 12 | - | Não utilizado |
| 13 | 25A | Amplificador de áudio |
| 14 | 15A | Controles do aquecimento dos bancos |
| 15 | - | Não utilizado |
| 16 | 7,5A | Controle remoto |
| 17 | 10A | Luz de marcha à ré |
| 18 | - | Não utilizado |
| 19 | - | Não utilizado |
| 20 | 20A | Tomadas elétricas auxiliares |
| 21 | - | Não utilizado |
| 22 | 10A | Abertura do porta-malas |
| 23 | 30A | Desembaçador traseiro |
| 24 | 10A | Espelhos retrovisores aquecidos |
| 25 | 15A | Bomba de combustível |
| 26 | 1,5A | Diododa lâmpada do porta-malas (400 V) |

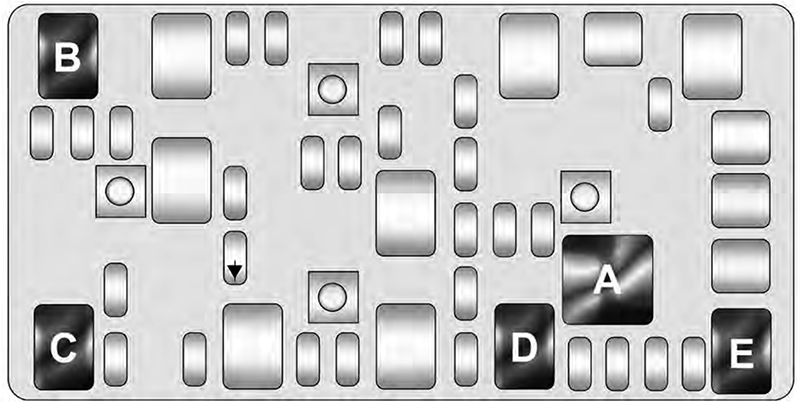

Relés
| № | Circuito |
|---|---|
| A | Desembaçador do vidro traseiro |
| B | Luzes de estacionamento |
| C | Luz de marcha à ré |
| D | Abertura do porta-malas |
| E | Bomba de combustível |
