Substituindo fusíveis
Um fusível queimado pode ser reconhecido por seu filamento derretido. Não substitua o fusível até que a causa do defeito tenha sido consertada. O extrator de fusível pode estar localizado na caixa de fusíveis do compartimento do motor.
Há três caixas de fusíveis no veículo:
- Na parte dianteira esquerda do compartimento do motor.
- No painel de instrumentos, próximo à alavanca de liberação do capô.
- No lado esquerdo do compartimento traseiro.
Atenção!
- Fusíveis e são marcados com sua classificação de amperagem. Não exceda a classificação de amperagem especificada ao substituir fusíveis. O uso de um fusível de tamanho maior pode resultar em incêndio do veículo. Você e outras pessoas podem se ferir gravemente.
- Antes de substituir um fusível, desligue o interruptor e a ignição.
Caixa de fusíveis do painel de instrumentos

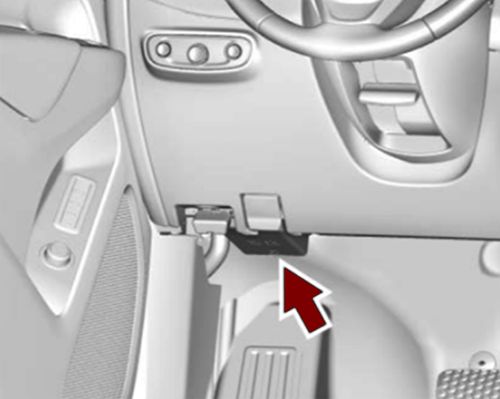

A caixa de fusíveis do painel de instrumentos se encontra embaixo do painel de instrumentos no lado do motorista.
Para acessar os fusíveis, pressione e solte a trava perto do quadrado central. Aplique pressão nas duas linguetas de retenção dos lados da tampa, até que as duas se soltem dos lados do painel de instrumentos. Deixe o painel se mover para baixo e fora do caminho. Para reinstalar a tampa, inverta as etapas.

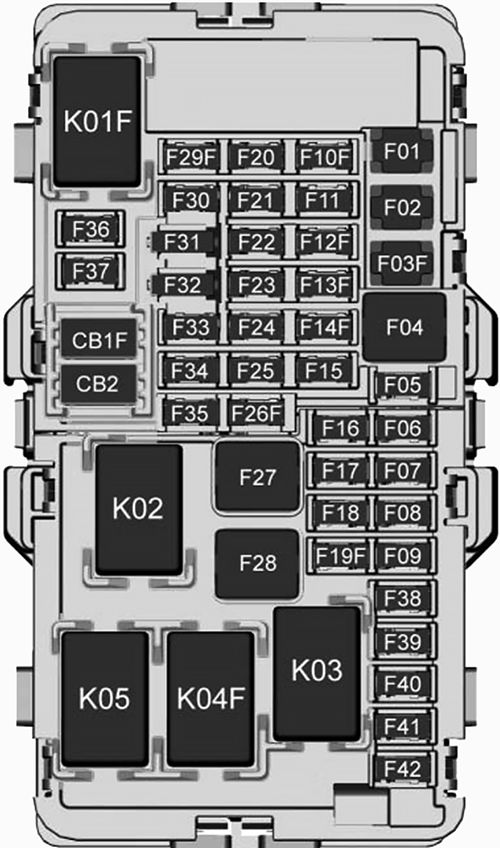

Diagrama de fusíveis
| № | Uso |
|---|---|
| F01 | Inversor CC / CA |
| F02 | Vidros dianteiros |
| F03 | Freio do reboque |
| F04 | Ventilador do aquecimento, da ventilação e do ar condicionado |
| F05 | 2022: Módulo de controle da carroceria 2 |
| F06 | Módulo de entrada central |
| F07 | - |
| F08 | Módulo de controle da carroceria 3 |
| F09 | Amplificador |
| F10 | - |
| F11 | - |
| F12 | - |
| F13 | - |
| F14 | - |
| F15 | Módulo de controle da transmissão |
| F16 | Bancos dianteiros aquecidos |
| F17 | Conector de link de dados da esquerda |
| F18 | Módulo de controle da carroceria 7 |
| F19 | Espelho Externo |
| F20 | 2022: Módulo de controle da carroceria 1 |
| F21 | Módulo de controle da carroceria 4 |
| F22 | 2022: Módulo de controle da carroceria 6 |
| F23 | Trava elétrica da coluna de direção |
| F24 | Módulo de sensor e diagnóstico |
| F25 | Sensor de ocupação |
| F26 | - |
| F27 | Bancos elétricos |
| F28 | Vidros traseiros |
| F29 | - |
| F30 | - |
| F31 | Controles do Volante |
| F32 | Módulo de controle da carroceria 8 |
| F33 | Aquecimento, ventilação e ar condicionado |
| F34 | Entrada passiva, Partida passiva |
| F35 | Trava da tampa do porta-malas |
| F36 | Módulo do carregador sem fio / Acessório USB |
| F37 | Acendedor de cigarros |
| F38 | OnStar |
| F39 | USB do painel de instrumentos |
| F40 | Módulo da câmera / Módulo da tampa do porta-malas |
| F41 | Módulo do assistente de estacionamento / visor do console central / Visor do aquecimento, ar condicionado e ventilação / Abridor de porta de garagem universal / Conjunto de interruptores de controle do teto |
| F42 | Rádio |
| K01 | - |
| K02 | Energia retida para acessórios |
| K03 | Tampa do porta-malas |
| K04 | - |
| K05 | Logística |
| CB1 | - |
| CB2 | Console da tomada elétrica |

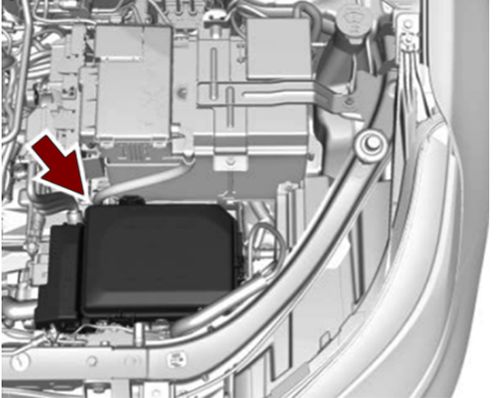

Caixa de fusíveis do compartimento do motor
Para remover a tampa da caixa de fusíveis, aperte os grampos na tampa e levante-a na vertical.

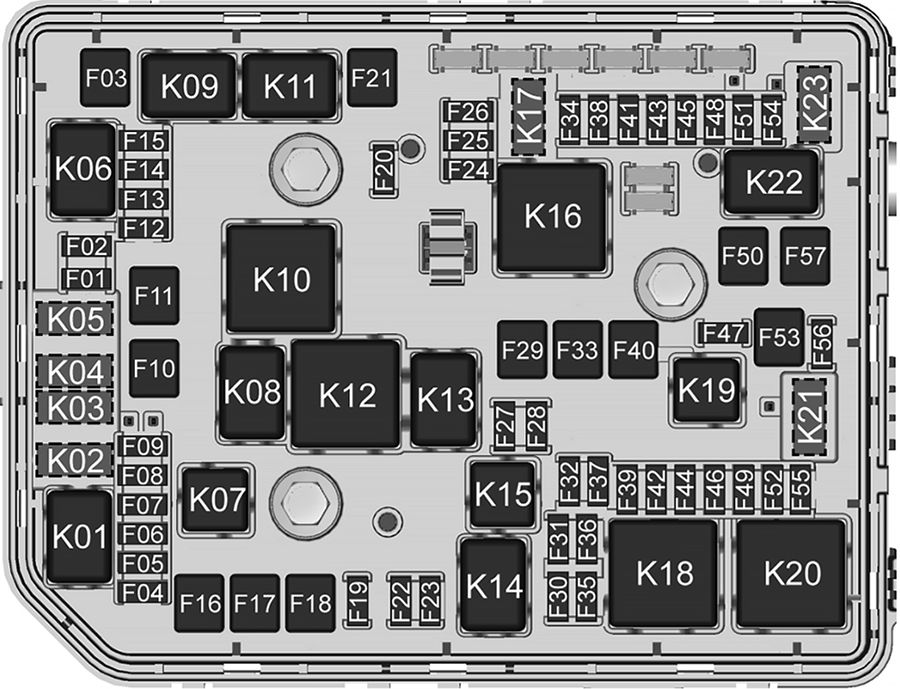

Diagrama de fusíveis
| № | Uso |
|---|---|
| F01 | Bomba do lavador dianteiro / traseiro |
| F02 | Embreagem do compressor do ar condicionado |
| F03 | Solenoide de partida 1 |
| F04 | Nivelamento automático dos faróis |
| F05 | - |
| F06 | Faróis / Luz de circulação diurna direita |
| F07 | - |
| F08 | Buzina |
| F09 | - |
| F10 | - |
| F11 | - |
| F12 | Módulo de controle do motor |
| F13 | Bobinas de ignição |
| F14 | Sensor Lambda 2 |
| F15 | Sensor Lambda 1 |
| F16 | - |
| F17 | - |
| F18 | - |
| F19 | Velocidade do limpador dianteiro / Controle |
| F20 | Módulo de controle do motor |
| F21 | Solenoide do motor de partida 2 |
| F22 | - |
| F23 | Faróis / Luz de circulação diurna esquerda |
| F24 | Módulo de controle do motor |
| F25 | - |
| F26 | Módulo de controle da transmissão |
| F27 | - |
| F28 | - |
| F29 | Controle de mudança |
| F30 | Volante aquecido |
| F31 | Módulo de controle do motor / Módulo de controle da transmissão |
| F32 | Módulo de controle de faixas da transmissão |
| F33 | Válvulas do sistema antitravamento dos freios |
| F34 | Obturador Aero / Bomba de Água |
| F35 | - |
| F36 | Funções variáveis |
| F37 | Faróis motorizados |
| F38 | - |
| F39 | - |
| F40 | Reboque de serviço leve |
| F41 | - |
| F42 | Espelho retrovisor interno |
| F43 | - |
| F44 | Banco ventilado do lado do passageiro |
| F45 | Solenoide de ventilação f do canister |
| F46 | Banco ventilado do lado do motorista |
| F47 | - |
| F48 | Sistema de Combustível |
| F49 | Conjunto da trava da coluna de direção |
| F50 | Conversor CC / CC 2 |
| F51 | Bancos dianteiros aquecidos |
| F52 | - |
| F53 | Desembacador do vidro traseiro |
| F54 | Bomba de líquido de arrefecimento do motor |
| F55 | Degelador dos espelhos |
| F56 | Limpador do vidro traseiro |
| F57 | Bomba dos freios antiblocantes |
| K01 | Faróis / Luzes de circulacão diurnas direitas |
| K06 | Controle do ar condicionado |
| K07 | - |
| K08 | Velocidade do limpador dianteiro |
| K09 | Solenoide da partida |
| K10 | - |
| K11 | Solenoide do motor de partida 2 |
| K12 | - |
| K13 | - |
| K14 | Faróis / Luzes de circulacão diurnas esquerdas |
| K15 | 2022: Faróis de neblina |
| K16 | Módulo de controle do motor |
| K18 | Funcionamento / acionamento |
| K19 | - |
| K20 | Desembacador do vidro traseiro |
| K22 | Controle do limpador dianteiro |

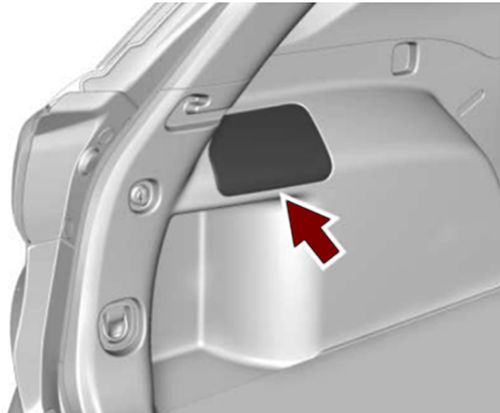

Caixa de fusíveis do compartimento traseiro
A caixa de fusíveis do compartimento traseiro fica atrás de um painel de acabamento na lateral do compartimento traseiro. Remova a placa de acabamento para acessar a caixa de fusíveis.

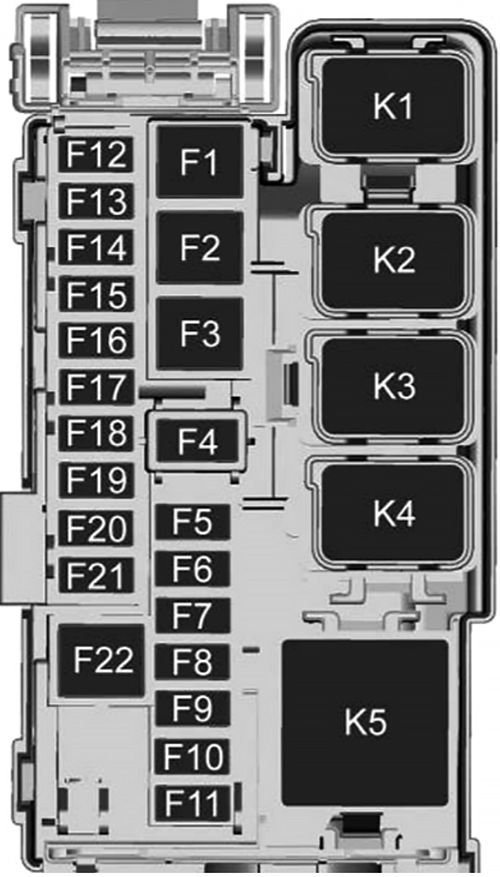

Diagrama de fusíveis
| № | Uso |
|---|---|
| F1 | Banco elétrico |
| F2 | Tampa do porta-malas |
| F3 | Energia auxiliar do reboque |
| F4 | - |
| F5 | Módulo do banco com memória |
| F6 | Teto solar |
| F7 | Alerta de ponto cego |
| F8 | Luzes de ré do reboque |
| F9 | Banco traseiro aquecido 1 |
| F10 | Luzes de estacionamento |
| F11 | Banco traseiro aquecido 2 |
| F12 | - |
| F13 | Luz de presença do reboque |
| F14 | Luz de freio / Lâmpada da seta direita do reboque |
| F15 | - |
| F16 | - |
| F17 | Módulo de processamento de vídeo |
| F18 | Luz de freio / Lâmpada da seta esquerda do reboque |
| F19 | Tração nas quatro rodas |
| F20 | Lombar |
| F21 | Tomada elétrica auxiliar traseira |
| F22 | Unidade de tração traseira |
| K1 | Luz de freio / Lâmpada da seta direita do reboque |
| K2 | Luzes de ré do reboque |
| K3 | Luz de freio / Lâmpada da seta esquerda do reboque |
| K4 | Luzes de estacionamento |
| K5 | - |
