Diagrama de fusíveis Chevrolet Cruze (2017-2020)

Índice:

Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Cruze (2017, 2018, 2019, 2020).

Substituindo fusíveis

Um fusível queimado pode ser reconhecido por seu filamento derretido. Não substitua o fusível até que a causa do defeito tenha sido consertada. O extrator de fusível pode estar localizado na caixa de fusíveis do compartimento do motor.

Atenção!

Antes de trocar um fusível, desligue o respectivo circuito e a ignição.
As especificações do fusível novo devem corresponder às do fusível com defeito.

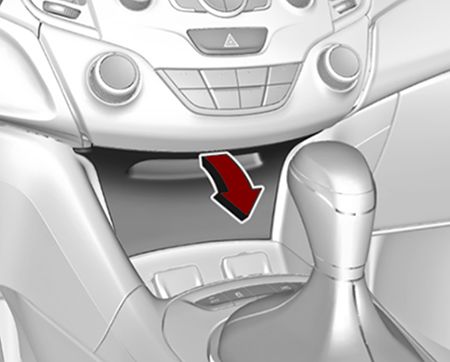

Caixa de fusíveis do painel de instrumentos

A caixa de fusíveis encontra-se atrás de uma tampa. Puxe a tampa e remova-a.

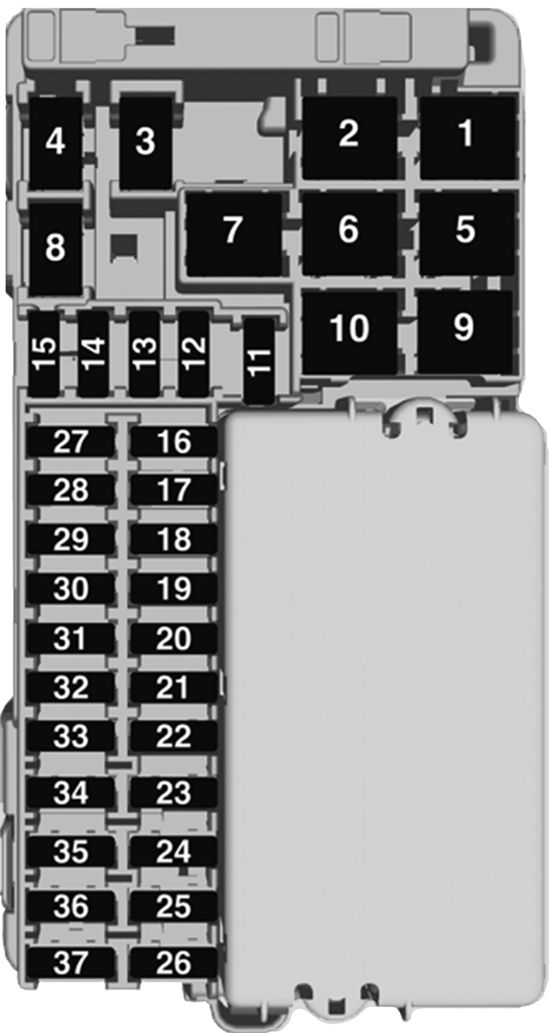

Diagrama de fusíveis

№	A	Circuito
J-CASE
1	-	Sem uso
2	40A	Sistema de ventilação e ar condicionado, ventilador
5	-	Sem uso
6	30A	Vidro elétrico dianteiro
7	25A	ABS
9	30A	Módulo de controle da carroceria
10	30A	Vidro elétrico traseiro
Protetor térmico
3	25A	Banco elétrico, lado do motorista
Minifusíveis
4	20A	Tomada elétrica 12V
8	20A	Tomada elétrica (12V)
11	20A	Teto solar (se equipado)
12	20A	Módulo de controle da carroceria
13	-	Sem uso
14	7,5A	Espelho externo / sensor de chuva / assistente de permanência na faixa / assistente de farol alto
15	15A	Módulo de controle da carroceria
16	20A	Módulo de controle da carroceria
17	20A	Módulo de controle da carroceria
18	20A	Módulo de controle da carroceria
19	7,5A	Conector de dados (Data Link Connector - DLC)
20	10A	Sistema de airbag
21	10A	Sistema de controle da climatização
22	10A	Sistema central de travamento, tampa do compartimento de carga
23	7,5A	Sistema de chave electrónica
24	-	Sem uso
25	2A	Interruptor de iluminação no volante
26	2A	Interruptor da ignição -Veículos não equipados com o botão Start/Stop
27	20A	Módulo de controle da carroceria
28	-	Sem uso
29	20A	Desembaçador traseiro
30	5A	Alavanca seletora
31	5A	Carregador sem-fio (se equipado)
32	20A	Módulo de controle da transmissão
33	10A	Sistema de alarme antifurto / buzina do alarme
34	7,5A	Sistema auxiliar de estacionamento / alerta de ponto cego lateral / sistema de
		conforto e conveniência / tomada USB
35	5A	OnStar
36	10A	Visor de informações / conjunto de instrumentos
37	20A	Sistema de conforto e conveniência, rádio

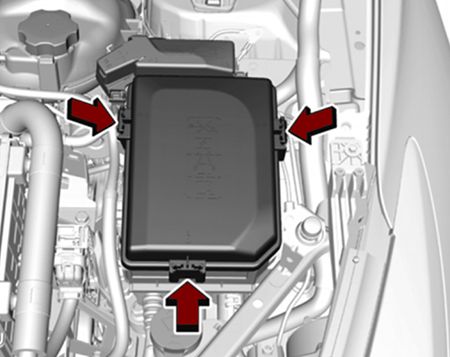

Caixa de fusíveis do compartimento do motor

A caixa de fusíveis está na parte dianteira esquerda do compartimento do motor. Solte a tampa, levante e remova-a.

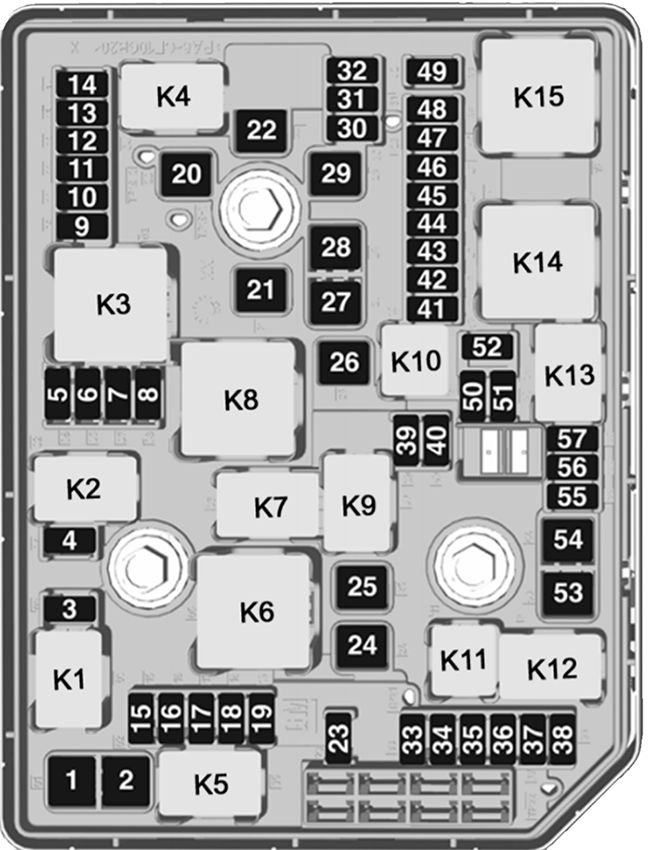

Diagrama de fusíveis

№	A	Uso
J-Case
1	30A	Relé do motor de arranque 1
2	40A	Relé do motor de arranque 2
20	-	Sem uso
21	-	Sem uso
22	50A	ABS
24	-	Sem uso
25	-	Sem uso
26	-	Sem uso
27	-	Sem uso
28	-	Sem uso
29	40A	Desembaçador traseiro
53	-	Sem uso
54	30A	Limpador dianteiro
Relés
K1	-	Motor de partida
K2	-	Controle do A/C
K3	-	Funções do motor
K4	-	Sem uso
K5	-	Motor de partida
K6	-	Sem uso
K7	-	Farol baixo direito / Lâmpada de circulação diurna direita
K8	-	Sem uso
K9	-	Sem uso
K10	-	Sem uso
K11	-	Sem uso
K12	-	Faróis altos
K13	-	Lâmpada de circulação diurna esquerda / Farol baixo esquerdo
K14	-	Funcionamento / acionamento
K15	-	Desembaçador dos espelhos / Desembaçador do vidro traseiro
Minifusíveis
3	15A	ECM
4	25A	Módulo de controle do motor
5	10A	Sensor de combustível
6	20A	Módulo de controle da transmissão
7	-	Sem uso
8	10A	Módulo de controle do motor
9	10A	Ar condicionado
10	-	Sem uso
11	-	Sem uso
12	-	Sem uso
13	-	Sem uso
14	-	Sem uso
15	10A	Sensor de oxigênio
16	15A	Sistema de ignição / ECM
17	15A	Módulo de controle do motor
18	-	Sem uso
19	-	Sem uso
23	15A	Bomba do lavador
30	7,5A	Desembaçador dos espelhos retrovisores externos
31	-	Sem uso
32	7,5A	Transmissão automática Shifter / Módulo HVAC / Módulo FCW
33	10A	Buzina antifurto
34	15A	Buzina
35	-	Sem uso
36	10A	Farol alto (lado direito)
37	10A	Farol alto (lado esquerdo)
38	-	Sem uso
39	15A	Farol de neblina
40	-	Sem uso
41	-	Sem uso
42	10A	Nivelamento dos faróis dianteiros
43	-	Sem uso
44	5A	Espelho retrovisor interno / câmera de ré
45	-	Sem uso
46	5A	Painel de instrumentos
47	15A	Trava da coluna de direção
48	20A	Limpador do vidro traseiro
49	-	Sem uso
50	-	Sem uso
51	-	Sem uso
52	7,5A	Módulo de controle do motor
55	-	Sem uso
56	-	Sem uso
57	-	Sem uso

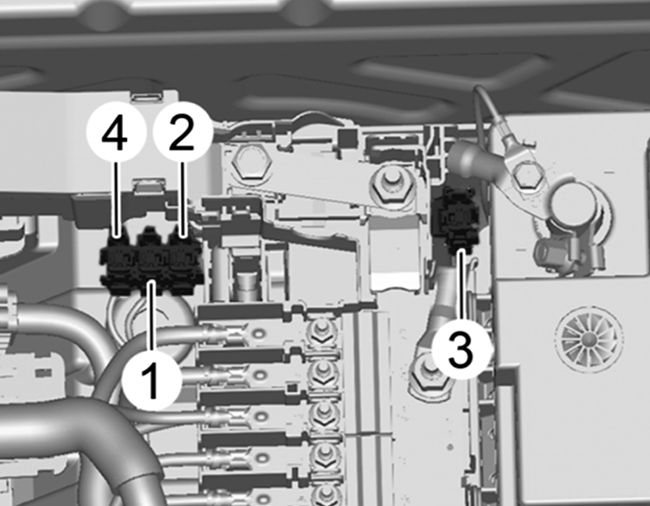

Fusíveis adicionais estão localizados próximo à bateria do veículo.

№	A	Circuito
Minifusível
1	20A	Módulo de controle da bomba de combustível
2	10A	Módulo de controle do motor
3	5A	Regulador de tensão
4	-	Sem uso
