Substituindo fusíveis
Um fusível queimado pode ser reconhecido por seu filamento derretido. Não substitua o fusível até que a causa do defeito tenha sido consertada. O extrator de fusível está localizado na caixa de fusíveis do compartimento do motor. Coloque o extrator de fusível sobre os vários tipos de fusíveis pela parte superior ou pela lateral e remova o fusível.
Atenção!
- Antes de trocar um fusível, desligue o respectivo interruptor e a ignição.
- A especificação d o fusível de substituição deve corresponder às mesmas especificações do fusível defeituoso.
Caixa de fusíveis do painel de instrumentos

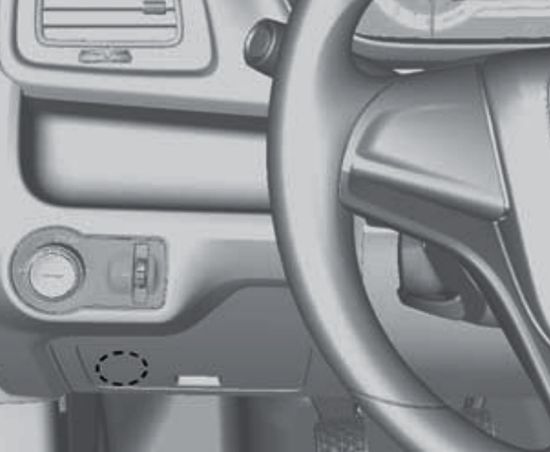

A caixa de fusíveis está localizada no lado esquerdo do painel de instrumentos. Para acessar a caixa de fusíveis, puxe a tampa do painel de instrumentos e remova-a.

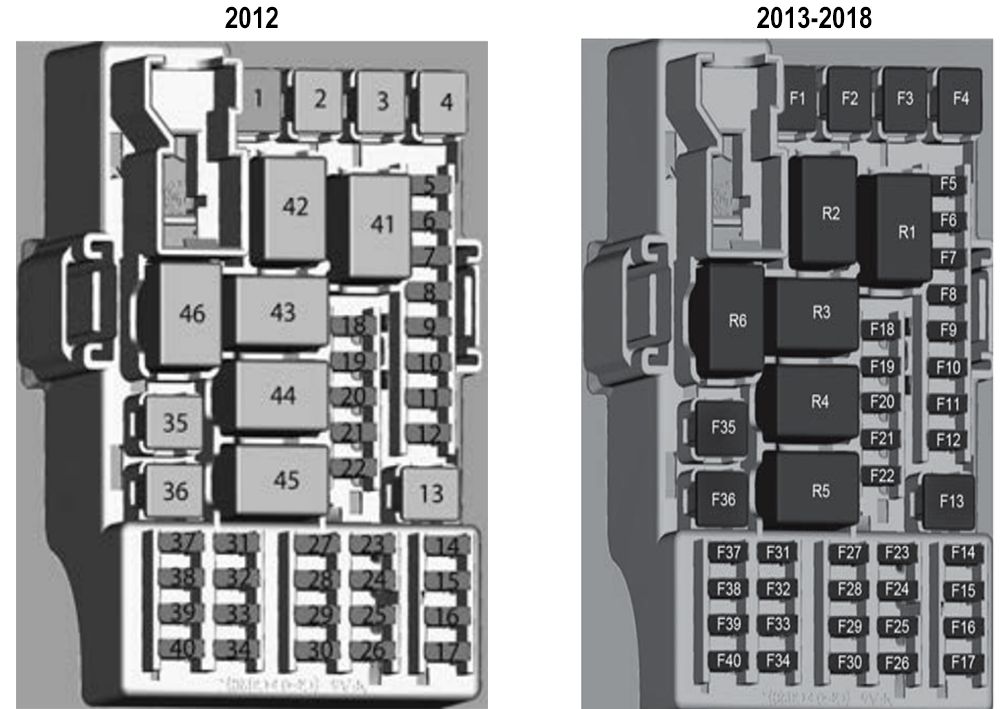

Diagrama de fusíveis
| № | A | Uso |
|---|---|---|
| F1 | - | Sem uso |
| F2 | - | Sem uso |
| F3 | 25A | 2015-2018: Vidro elétrico dianteiro com fechamento por controle remoto (se equipado). |
| F4 | - | Sem uso |
| F5 | 20A | Luz indicadora do pisca-alerta / Luz indicadora do desembaça-dor traseiro/ Luz de freio / Luz de freio central / Luz da placa de licença / Controle do relé do sistema do lavador / Controle do relé da ignição / Sinal da ignição para o módulo de controle do motor / Controle do relé do módulo de travamento da tampa do porta-malas / Ativação do sistema de freio / Luz indicadora do sistema de ar condicionado |
| F6 | 20A | Luz indicadora do controle do sistema de travamento das portas (para veículos com sistema de alarme)/ Controle do relé do desembaça-dor traseiro / Controle do relé dos acessórios |
| F7 | 30A | 2012: Farol baixo do lado esquerdo / Lanterna traseira direita / Luz esquerda do freio / Sinalizador de direção esquerdo 2013-2015: Farol baixo esquerdo / lanterna traseira direita / luz de freio esquerda / sinalizadores de direção esquerdos / luz de posição dianteira direita 2016-2017: Farol baixo esquerdo / lanterna traseira direita / luz de freio esquerda / sinalizadores de direção esquerdos / luz de posição dianteira direita / lanterna traseira esquerda 2018: Farol baixo esquerdo / lanterna traseira direita / luz de freio esquerda / seta esquerda / luz de posição dianteira direita / lanterna traseira esquerda / lanterna de neblina |
| F8 | 30A | 2012: Farol baixo do lado direito / Lanterna traseira esquerda / Luz direita do freio / Sinalizador de direção direito / Luz do compartimento de carga 2013-2015: Farol baixo direito / Lanterna traseira esquerda / Luz de freio direita / Sinalizador de direção direito / Luz do compartimento de carga / Luz de posição dianteira esquerda 2016-2018: Farol baixo direito / Lanterna traseira esquerda / Luz de freio direita / Sinalizador de direção direito / Luz do compartimento de carga / Luz de posição dianteira esquerda / lanterna traseira direita |
| F9 | 25A | 2012: Controle do relé do sistema de aquecimento, ventilação e ar condicionado 2013-2018: Luz indicadora para o sistema de aquecimento, ventilação e ar-condicionado / Controle do relé do módulo de aquecimento, ventilação e ar-condicionado |
| F10 | 20A | Iluminação do painel de instrumentos / Sinalizador de direção traseiro direito / Luz de fundo da alavanca seletora da transmissão automática / Luz de marcha à ré |
| F11 | 20A | 2012: Sinalizador de direção traseiro esquerdo / luz de cortesia 2013-2018: Sinalizador de direção traseiro esquerdo / luz de cortesia / trava do câmbio da transmissão automática |
| F12 | 30A | 2012-2014: Sistema de travamento das portas 2015-2018: Sistema de travamento das portas e bocal de enchimento de combustível elétrico |
| F13 | 25A | 2015-2017: Vidro elétrico traseiro com fechamento por controle remoto (Se Equipado) 2018: Levantador elétrico dos vidros traseiros com módulo conforto (se equipado) |
| F14 | 10A | Sistema de travamento da tampa do porta-malas |
| F15 | 10A | 2012: Módulo de sensoriamento e diagnóstico - Airbag 2013-2015: Sistema de airbag / Destravamento automático 2016-2018: Sistema de airbag |
| F16 | 15A | Conector de dados (Data Link Connector - DLC) |
| F17 | 2A | Interruptor da ignição |
| F18 | 10A | Módulo de aquecimentо, de ventilação e de ar condicionadо |
| F19 | 7,5A | Interruptor do vidro elétrico dianteiro com fechamento por controle remoto nas quatro portas (Se equipado) |
| F20 | 10A | 2016-2018: OnStar |
| F21 | 10A | 2017-2018: Módulo de entrada central (CGM) |
| F22 | 15A | 2012-2015: Rádio |
| 15A | 2016-2018: — Rádio (acessório / Double Din / My Link 1) | |
| 20А | 2016-2018: Rádio (My Link 2) | |
| F23 | 5A | 2016-2018: Sensor de chuva / sensor de iluminação automático (se equipado) |
| F24 | 10A | Sensor de estacionamento |
| F25 | - | Sem uso |
| F26 | 10A | Painel de instrumentos |
| F27 | 10A | 2012: Módulo de sensoriamento e diagnóstico - Airbag 2013-2015: Sistema de airbag / Destravamento automático 2016-2018: Sistema de airbag |
| F28 | 10A | Painel de instrumentos |
| F29 | 7,5A | Pedal da embreagem |
| F30 | 10A | 2012: Ajuste de altura dos faróis dianteiros |
| F31 | - | Sem uso |
| F32 | 10A | Módulo de aquecimento, de ventilação e de ar condicionado |
| F33 | - | Sem uso |
| F34 | 2A | Iluminação dos controles do volante |
| F35 | 25A | Vidros elétricos dianteiros |
| F36 | 25A | Vidros elétricos traseiros |
| F37 | - | Sem uso |
| F38 | 20A | 2012: Tomada de energia 2013-2018: Tomada elétrica / Acendedor de cigarros |
| F39 | 10A | Rádio |
| F40 | - | Sem uso |
| 41 | - | - |
| 42 | - | - |
| 43 | 2012: Sistema de travamento da tampa do compartimento de carga | |
| 45 | 2012: Módulo de aquecimento, ventilação e ar condicionado | |
| 46 | 2012: Relé dos vidros elétricos e do rádio (acessórios) | |
| R1 | - | |
| R2 | - | |
| R3 | Relé do sistema de travamento da tampa do porta-malas | |
| R4 | - | |
| R5 | Relé do módulo de aquecimento, ventilação e ar condicionado | |
| R6 | 2013-2015: Relé dos vidros elétricos / Rádio / Tomada elétrica / Acendedor de cigarros 2016-2017: Relê do acessório do rádio / tomada elétrica / isqueiro 2018: Rádio acessório / Tomada 12V / Acendedor de cigarros | |
Caixa de fusíveis do compartimento do motor

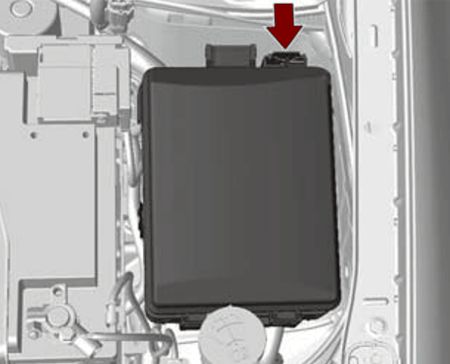

A caixa de fusíveis está na parte dianteira esquerda do compartimento do motor. Solte a tampa, levante e remova-a.

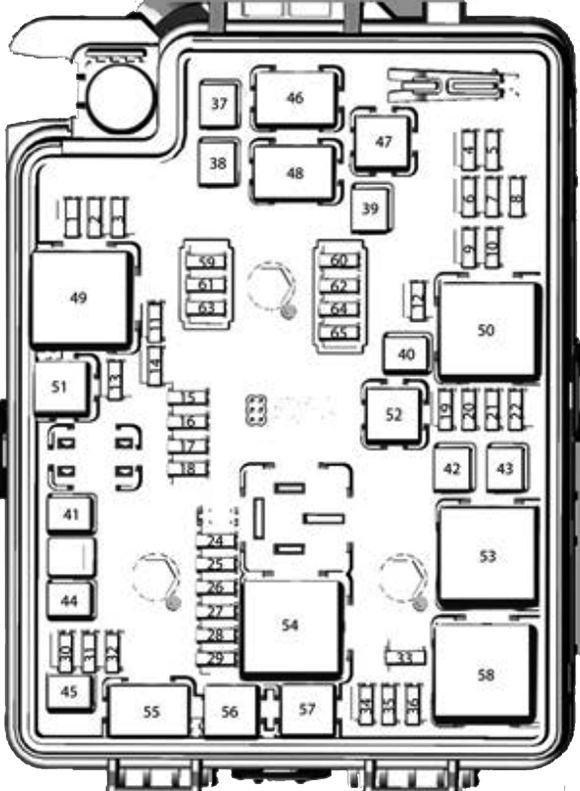

Diagrama de fusíveis (2012)
| № | А | Uso |
|---|---|---|
| 1 | 30A | Módulo do ABS |
| 2 | 20A | Sem uso |
| 3 | 25A | Sobressalente |
| 4 | 10A | Sem uso |
| 5 | 7,5A | Espelho retrovisor externo |
| 6 | 5A | Sem uso |
| 7 | 5A | Módulo do ABS |
| 8 | 5A | Regulador de controle de tensão |
| 9 | 20A | Sem uso |
| 10 | 5A | Sobressalente |
| 11 | 30A | Desembaçador traseiro |
| 12 | 15A | Sobressalente |
| 13 | 10A | Sobressalente |
| 14 | 7,5A | Sem uso |
| 15 | 25A | Sem uso |
| 16 | 20A | Sem uso |
| 17 | 10A | Bomba de partida a frio (Flex) |
| 18 | 10A | Lavador dianteiro |
| 19 | 20A | Bomba de partida |
| 20 | 10A | Módulo de controle do motor |
| 21 | 10A | Ajuste de altura dos faróis |
| 22 | 10A | Bomba de partida a frio (Flex) |
| 24 | 10A | Módulo de controle do motor |
| 25 | 10A | Módulo de controle do motor |
| 26 | 10A | Módulo de controle do motor |
| 27 | 10A | Módulo de controle do motor |
| 28 | 20A | Módulo de controle do motor |
| 29 | 15A | Controle de injeção |
| 30 | 15A | Módulo de controle do motor |
| 31 | 10A | Compressor do ar condicionado |
| 32 | 15A | Sem uso |
| 33 | 15A | Buzina |
| 34 | 10A | Farol de neblina dianteiro |
| 35 | 10A | Farol alto (lado esquerdo) |
| 36 | 10A | Farol alto (lado direito) |
| 37 | 30A | Limpador dianteiro |
| 38 | 40A | Módulo do ABS |
| 39 | 40A | Módulo de controle do aquecimento, ventilação e ar condicionado |
| 40 | 30A | Airbag / Destravamento automático / Painel de instrumentos / Pedal da embreagem / Ajuste de altura dos faróis dianteiros |
| 41 | 40A | Sem uso |
| 42 | 30A | Ventilador de resfriamento (baixa velocidade) |
| 43 | 40A | Ventilador de resfriamento (alta velocidade) |
| 44 | 40A | Sem uso |
| 45 | 30A | Motor de partida |
| 46 | Limpador do para-brisa | |
| 47 | Sem uso | |
| 48 | Lavador do para-brisa | |
| 49 | Desembaçador traseiro | |
| 50 | Ignição | |
| 51 | Sem uso | |
| 52 | Bomba de combustível | |
| 53 | Ventilador do radiador (alta velocidade) | |
| 54 | Relé principal | |
| 55 | Motor de partida | |
| 56 | Compressor do ar condicionado | |
| 57 | Farol alto | |
| 58 | Ventilador do radiador (baixa velocidade) | |

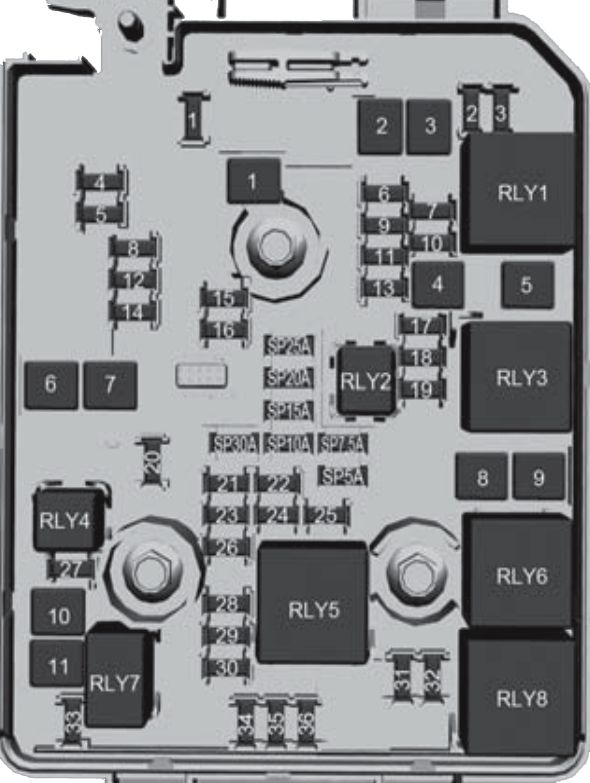

Diagrama de fusíveis (2013-2018)
| № | A | Uso |
|---|---|---|
| 1 | 25A | Sem uso |
| 2 | 7,5A | Espelhos retrovisores externos |
| 3 | 5A | Sem uso |
| 4 | 25A | Sem uso |
| 5 | 30A | Módulo do ABS |
| 6 | 5A | Sem uso |
| 7 | 15A | Sem uso |
| 8 | 15A | Módulo da transmissão automática |
| 9 | 5A | Regulador de tensão |
| 10 | 10A | Sem uso |
| 11 | 20A | Sem uso |
| 12 | 30A | Aquecedor do vidro traseiro |
| 13 | 10A | Sem uso |
| 14 | 7,5A | Sem uso |
| 15 | 20A | Sem uso |
| 16 | 25A | Sem uso |
| 17 | 10A | Bomba de combustível da partida a frio |
| 18 | 10A | Módulo de controle do motor / Módulo da transmissão automática |
| 19 | 20A | Bomba de combustível |
| 20 | 15A | Sem uso |
| 21 | 10A | Bobina do relé da ventoinha do radiador / Bobina do relé do ar-condicionado |
| 22 | 10A | Sem uso |
| 23 | 10A | Módulo de controle do motor |
| 24 | 10A | Lavador dianteiro |
| 25 | 10A | Bomba de combustível da partida a frio |
| 26 | 10A | Módulo de controle do motor / Fluxo de massa de ar |
| 27 | 10A | Sem uso |
| 28 | 10A | Módulo de controle do motor / Sensor de oxigênio |
| 29 | 20A | Módulo de controle do motor |
| 30 | 15A | Controle da ignição e injeção |
| 31 | 10A | Farol alto (lado esquerdo) |
| 32 | 10A | Farol alto (lado direito) |
| 33 | 15A | Módulo de controle do motor |
| 34 | 15A | Buzina |
| 35 | 10A | Compressor do ar condicionado |
| 36 | 10A | Farol de neblina dianteiro |
| 1 | 40A | Módulo do ABS |
| 2 | 30A | Limpador dianteiro do para-brisa |
| 3 | 40A | Controle do aquecimento, ventilação e ar condicionado |
| 4 | 30A | Airbag / Destravamento automático / Painel de instrumentos / Pedal da embreagem / Regulagem dos faróis |
| 5 | 40A | Sem uso |
| 6 | 30A | Sem uso |
| 7 | 40A | Sem uso |
| 8 | 30A | Ventoinha do radiador |
| 9 | 40A | Ventoinha do radiador |
| 10 | 20A | Sem uso |
| 11 | 30A | Motor de partida |
| RLY1 | Relé de partida | |
| RLY2 | Bomba de combustível | |
| RLY3 | Sem uso | |
| RLY4 | Sem uso | |
| RLY5 | Relé do sistema de transmissão | |
| RLY6 | Ventoinha do radiador alta | |
| RLY7 | Motor de partida | |
| RLY8 | Ventilador de baixa velocidade do radiador | |
