Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Celta (2014, 2015).
Substituindo fusíveis
Um fusível queimado é visualmente identificado pelo seu filamento interno partido.
Atenção!
- Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
- O fusível deve ser trocado por outro original, de igual capacidade, e somente após descoberta e corrigida a causa da sua queima (sobrecarga, curto-circuito etc.).
Caixa de fusíveis

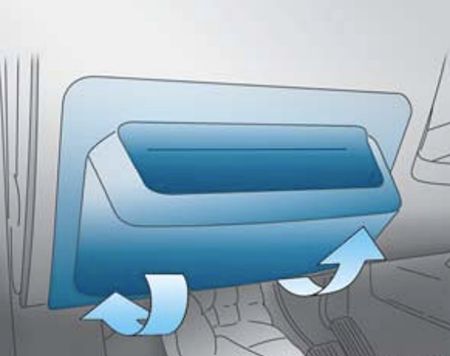

A caixa de fusíveis está localizada na cobertura do painel de instrumentos, lado esquerdo da coluna de direção e está protegida por uma tampa.
- Remova a tampa, puxando-a pela parte inferior.
- Para montar a tampa, encaixe os pontos de apoio na parte superior do alojamento e pressione a parte inferior até seu travamento.
Nota: Não tente abrir a tampa da caixa de fusíveis, puxando-a pela abertura do porta-objetos (quando disponível).

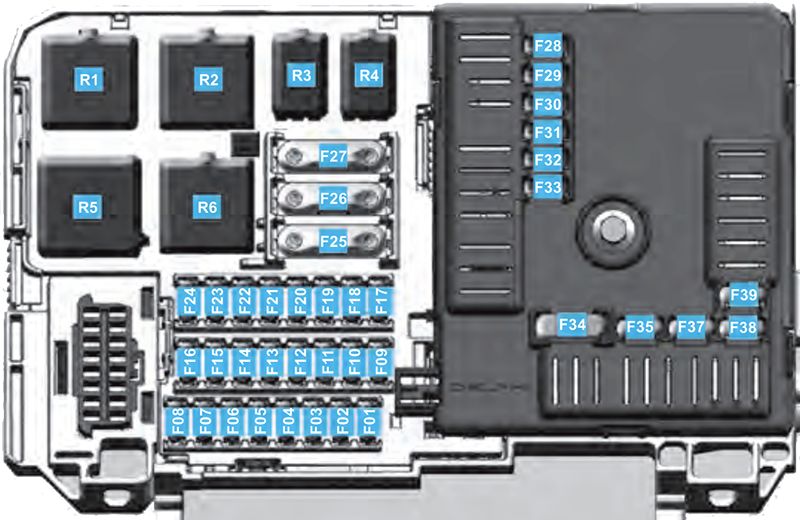

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| F01 | 10 | Módulo de controle de Air bag (SDM) |
| F02 | 10 | Sistema de imobilização / Módulo de controle do motor (ECM) / Sensor de velocidade / Painel de instrumentos / Módulo de controle do freio (ABS) |
| F03 | 20 | Tomada de acessórios elétricos / Rádio (se disponível) |
| F04 | 5 | Interruptor do desembaçador traseiro / Interruptor do comutador da trava das portas / Módulo de conforto (se disponível) |
| F05 | 5 | Luz de marcha a ré |
| F06 | 15 | Luz de Freio / Luz Indicadora de Direção / Relé do solenoide de partida a frio / Solenoide de partida a frio |
| F07 | - | Não utilizado |
| F08 | - | Não utilizado |
| F09 | 15 | Luz do farol alto direito e esquerdo / Luz indicadora de farol alto no painel de instrumentos |
| F10 | 10 | Luz de farol baixo do lado esquerdo |
| F11 | 10 | Luz de farol baixo do lado direito |
| F12 | 10 | Luz de Posição Dianteira e Traseira do Lado Esquerdo / Iluminação dos interruptores do painel / Iluminação do Painel de Instrumentos / Iluminação do rádio (sedisponível) / Iluminação do módulo de ventilação, aquecimento e ar-condicionado (se disponível) |
| F13 | 10 | Luz de Posição Dianteira e Traseira do Lado Direito |
| F14 | - | Não utilizado |
| F15 | 5 | Relé principal do solenoide do ar-condicionado (Se disponível) |
| F16 | - | Não utilizado |
| F17 | 25 | Alimentação do Módulo de Freio ABS / Módulo de Controle do Motor ECM |
| F18 | 10 | Alimentação do rádio (se disponível) |
| F19 | 10 | Sistema de imobilização / Painel de instrumentos/ Módulo de controle do motor |
| F20 | 10 | 2014: Buzina do alarme antifurto (ATWS) (se disponível) |
| F21 | 20 | Luz dos indicadores de direção / Alimentação do Conector de Diagnose ALDL / Luz de Iluminação Interna |
| F22 | 20 | Módulo de conforto (se disponível) |
| F23 | 20 | Módulo de conforto - Vidro elétrico lado esquerdo (Se disponível) |
| F24 | 20 | Módulo de conforto - Vidro elétrico lado direito (Se disponível) |
| F28 | 5 | Relé da buzina / Relé da bomba de combustível / Relé principal da bobina |
| F29 | 10 | Buzina |
| F30 | 20 | Bomba elétrica de combustível e bicos injetores de combustível |
| F31 | 20 | Bobina de Ignição (DIS) / Alimentação do módulo de do motor (ECM) / Sensor de Oxigênio / Válvula de purga do canister |
| F32 | 10 | 2014: Alimentação do Módulo de Controle do Motor (ECM) (motor flex) |
| F33 | - | Não utilizado |
| F34 | 30 | Solenoide do motor de partida |
| F35 | 10 | Bomba de partida a frio (motor flex) |
| F37 | 25 | Desembaçador do vidro traseiro |
| F38 | - | Não utilizado |
| F39 | 25 | Limpador de para-brisa |
| F25 | 30 | Faróis altos / Faróis baixos / Lâmpadas de posição |
| F26 | 40 | Bomba do Módulo de Freio ABS |
| F27 | 30 | Ventilador Interno |
| R1 | Compressor do ar-condicionado (se disponível) | |
| R2 | Relé da velocidade 1 do ar-condicionado (se disponível) | |
| R3 | Não utilizado | |
| R4 | Não utilizado | |
| R5 | Não utilizado | |
| R6 | Relé principal do sistema de ar-condicionado (se disponível) | |

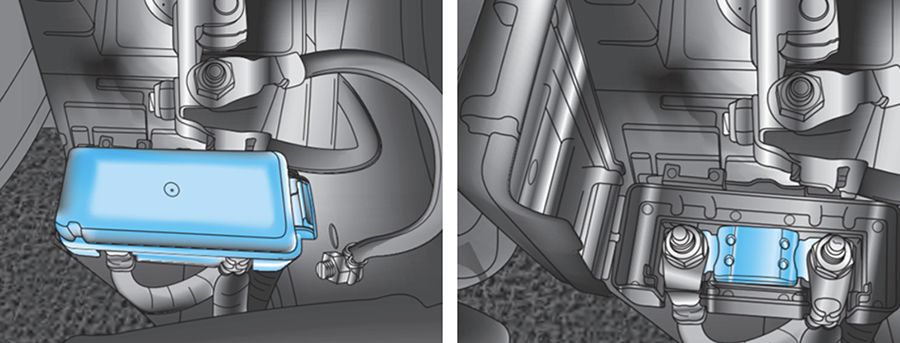

Caixa de megafusível
A caixa de megafusível está localizada ao lado da bateria, no compartimento do motor.
Nota: A substituição do megafusível é um procedimento que requer certa habilidade técnica. Por isso é recomendado que o megafusível seja substituído em uma Concessionária ou Oficina Autorizada Chevrolet.
| № | A | Circuito |
|---|---|---|
| MF01 | 125 | Todas as funções do veículo, exceto motor de partida e alternador |
