Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Camaro (2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.
Substituindo fusíveis
Para verificar um fusível, olhe o fio prateado na parte interna do fusível. Se o fio estiver quebrado ou derretido, substitua o fusível. Assegure-se de substituir um fusível defeituoso com um novo fusível de mesmo tamanho e capacidade.
Atenção!
- Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
- O fusível só deve ser trocado após descoberta a causa da sua queima (sobrecarga, curto-circuito, etc.) e por outro original de igual capacidade.
Caixa de fusíveis do compartimento do motor

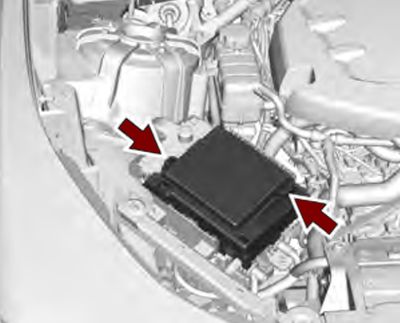

Para remover o tampa articulada da caixa de fusíveis, pressione o grampo na dianteira da tampa e abra-a para cima.
Não puxe a alavanca da caixa de fusíveis do compartimento do motor, pois ela se destina somente a fins de reparo. Se a alavanca for puxada, o veículo pode apresentar mau funcionamento.

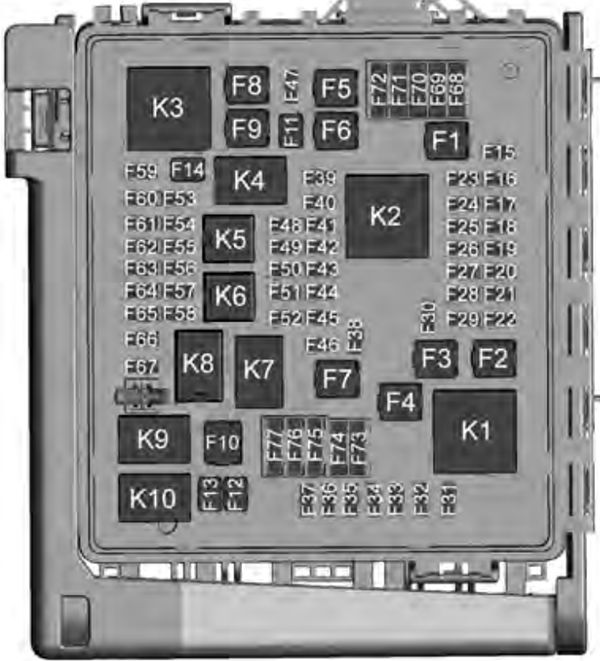

Diagrama de fusíveis
| № | A | Uso |
|---|---|---|
| F1 | 60A | Bomba do Sistema Antitravamento do Freio (ABS) |
| F2 | - | - |
| F3 | 30A | Banco elétrico do motorista |
| F4 | 60A | Ventoinha de resfriamento |
| F5 | 30A | Banco elétrico do passageiro |
| F6 | - | - |
| F7 | - | - |
| F8 | - | - |
| F9 | - | - |
| F10 | - | - |
| F11 | - | - |
| F12 | 30A | Limpador dianteiro |
| F13 | 30A | Motor de partida |
| F14 | 30A | Bomba do freio a vácuo |
| F15 | - | - |
| F16 | 15A | Banco aquecido |
| F17 | 10A | Vidro do passageiro |
| F18 | 15A | Módulo de controle da carroceria 4 |
| F19 | 10A | Módulo do airbag / AOS |
| F20 | 10A | OnStar / Navegação (se equipado) |
| F21 | 10A | Módulo de controle da carroceria 6 |
| F22 | 30A | Válvula do Sistema Antitravamento do Freio (ABS) |
| F23 | - | - |
| F24 | - | - |
| F25 | 5A | Trava da coluna de direção |
| F26 | 10A | Módulo de controle da carroceria 2 |
| F27 | - | - |
| F28 | 15A | Módulo de controle da carroceria 3 |
| F29 | 30A | Módulo de controle da carroceria 8 |
| F30 | 20A | Limpador do para-brisa |
| F31 | 20A | Farol de HID direito |
| F32 | 20A | Farol de HID esquerdo |
| F33 | - | - |
| F34 | 15A | Buzina |
| F35 | - | - |
| F36 | 10A | Farol alto esquerdo |
| F37 | 10A | Farol alto direito |
| F38 | 10A | Regulagem do farol |
| F39 | - | - |
| F40 | 20A | Centro elétrico traseiro / lgnição |
| F41 | 5A | Luz indicadora de anomalia do sistema de controle de emissões / Ignição |
| F42 | 10A | Estrutura do painel de instrumentos/ Ignição |
| F43 | 15A | Válvula de escape / Gerenciamento de combustível ativo |
| F44 | 5A | Tela AOS/ Ignição |
| F45 | 30A | Teto solar |
| F46 | 10A | Módulo de controle da carroceria 7 |
| F47 | 10A | CGM |
| F48 | 10A | Compressor A/C |
| F49 | 15A | Volante aquecido |
| F50 | 10A | Módulo de controle do sistema de combustível / Ignição |
| F51 | 15A | Válvula de escape "Ptsq" |
| F52 | - | - |
| F53 | - | - |
| F54 | 15A | Bomba do líquido de arrefecimento |
| F55 | 5A | Combustível inicial |
| F56 | - | - |
| F57 | 15A | Módulo de controle do motor / lgnição |
| F58 | 15A | Módulo de controle da transmissão / Ignição |
| F59 | - | - |
| F60 | 15A | Bateria do módulo de controle da transmissão |
| F61 | 10A | Sensor MAF / 02 |
| F62 | 15A | Bobinas de ignição -ímpares |
| F63 | 15A | Sensor de 02 / circuito fechado |
| F64 | 15A | Bobinas de ignição - pares |
| F65 | - | - |
| F66 | 25A | Módulo de controle do motor 1 |
| F67 | 10A | Módulo de controle do motor 2 |
| F68 | - | - |
| F69 | - | - |
| F70 | - | - |
| F71 | - | - |
| F72 | - | - |
| F73 | - | - |
| F74 | - | - |
| F75 | - | - |
| F76 | - | - |
| F77 | - | - |
| K1 | - | |
| K2 | Funcionamento / acionamento | |
| K3 | - | |
| K4 | Bomba de aspiração | |
| K5 | Controle do A/C | |
| K6 | Bomba do líquido de arrefecimento | |
| K7 | Módulo de controle do motor | |
| K8 | Combustível inicial | |
| K9 | - | |
| K10 | Motor de partida | |
Bloco de fusíveis do compartimento traseiro

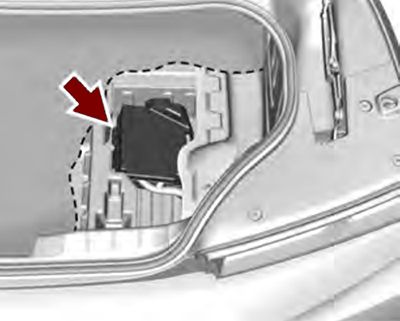

A caixa de fusíveis do compartimento de carga está localizada no lado direito, sob o piso do porta-malas.

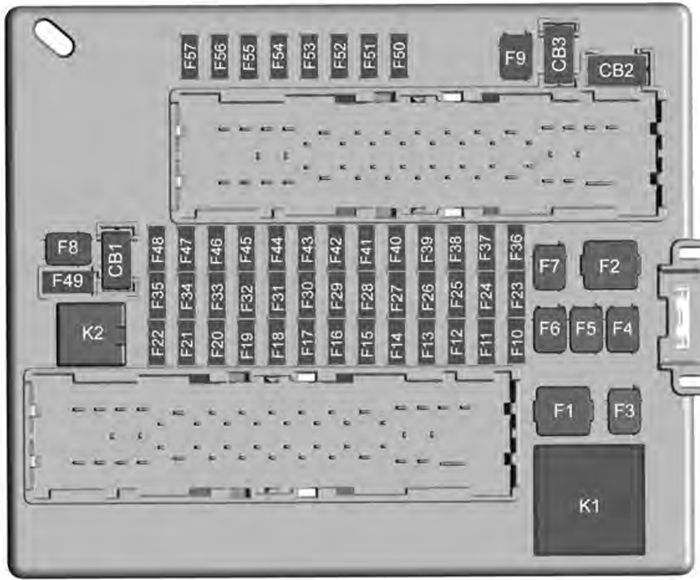

Diagrama de fusíveis
| № | A | Uso |
|---|---|---|
| F1 | 40A | Desembaçador traseiro |
| F2 | 40A | HVAC dianteiro |
| F3 | 30A | Freio de estacionamento elétrico |
| F4 | - | - |
| F5 | - | - |
| F6 | 30A | Módulo de controle de tração na traseira |
| F7 | 30A | Vidro direito 1 |
| F8 | - | - |
| F9 | 30A | Vidro esquerdo 1 |
| F10 | 10A | Espelho aquecido 1 |
| F11 | - | - |
| F12 | 7,5A | Volante aquecido |
| F13 | - | - |
| F14 | 15A | Controle do HVAC |
| F15 | - | - |
| F16 | 15A | Visor |
| F17 | 7,5A | Câmera |
| F18 | - | - |
| F19 | 10A | Banco dianteiro ventilado 1 |
| F20 | 10A | Luzes de ré |
| F21 | - | - |
| F22 | - | - |
| F23 | 10A | Módulo de controle da carroceria 1 |
| F24 | - | - |
| F25 | - | - |
| F26 | - | - |
| F27 | 10A | Luzes RGB |
| F28 | 5A | Entrada passiva / Bateria com partida passiva 1 |
| F29 | 10A | Conector de dados (Data Link Connector - DLC) |
| F30 | 10A | Ventilação do recipiente |
| F31 | 10A | Capota dobrável com módulo do banco com memória |
| F32 | 10A | Módulo do banco com memória |
| F33 | 5A | Carregador sem fio |
| F34 | 10A | Bateria do módulo de controle do motor |
| F35 | 20A | Bomba de combustível / Módulo de controle do sistema de combustível |
| F36 | - | - |
| F37 | 15A | Trava elétrica da coluna de direção |
| F38 | 5A | Módulo do vidro do espelho |
| F39 | 10A | Fechamento traseiro |
| F40 | - | - |
| F41 | 5A | Controle de tensão regulado pela bateria |
| F42 | 25A | SADS |
| F43 | - | - |
| F44 | 30A | Solenoide da capota dobrável |
| F45 | 30A | Amplificador |
| F46 | 30A | FPPM 22 |
| F47 | 30A | Desvio |
| F48 | - | - |
| F49 | 2A | Volante |
| F50 | 10A | Espelho retrovisor interno |
| F51 | 10A | Módulo da câmera |
| F52 | 10A | Auxiliar de estacionamento traseiro |
| F53 | 15A | Diferencial eletrônico de deslizamento limitado (se equipado) |
| F54 | 10A | Alerta de ponto cego lateral |
| F55 | 15A | Controles do rádio |
| F56 | 5A | Antifurto / Sistema de controle remoto universal (se equipado) |
| F57 | - | - |
| K1 | - | Desembaçador traseiro |
| K2 | - | Bomba de combustível |
| CB1 | - | - |
| CB2 | 15A | Energia retida para acessórios |
| CB3 | - | - |
