Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Camaro (2010, 2011, 2012, 2013, 2014, 2015).
A documentação utilizada é para a versão sul-americana do veículo, a versão europeia pode ser diferente.

Substituindo fusíveis
Para verificar um fusível, observe a cinta prateada interna do fusível. Se a cinta estiver rompida ou fundida, substitua o fusível. Certifique-se de substituir um fusível queimado por um componente novo de mesma dimensão e amperagem.
Atenção!
Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
Bloco de fusíveis no painel de instrumentos

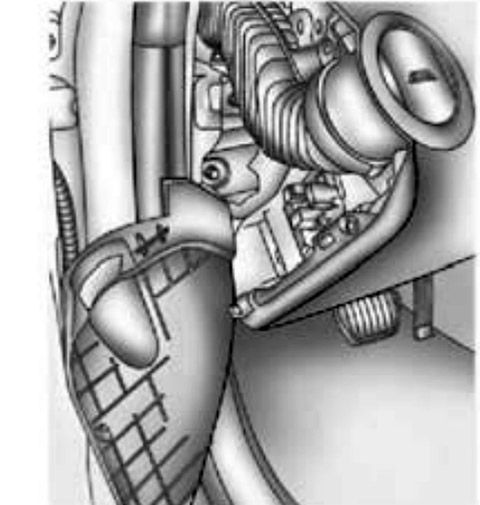

O bloco de fusíveis no painel de instrumentos está localizado na extremidade do painel de instrumentos, no lado do motorista. Para permitir o acesso aos fusíveis, abra a cobertura do painel de fusíveis puxando para fora pela parte inferior.
Para reinstalar a cobertura, encaixe-a por trás da guarnição de borracha e pressione-a em sua posição original.

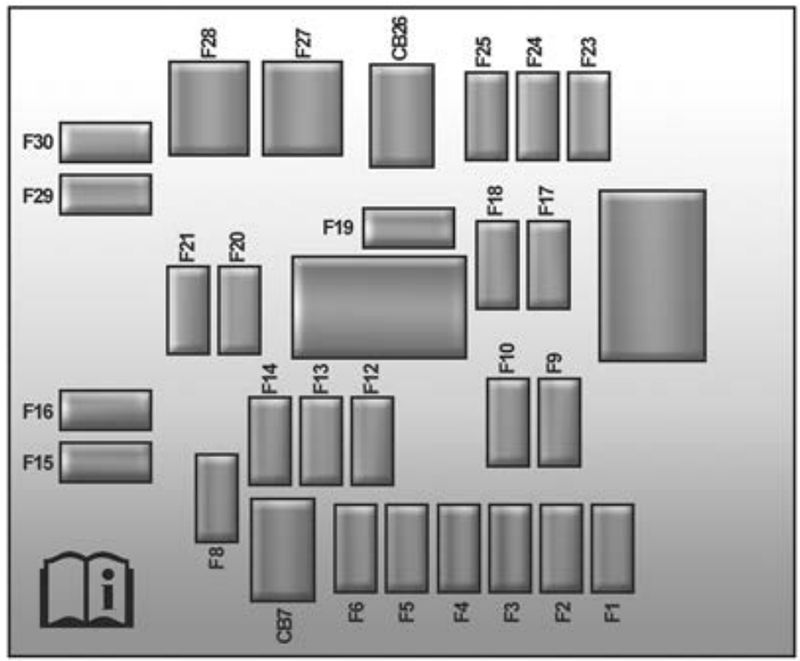

Diagrama de fusíveis



| № | A | Circuito |
|---|---|---|
| F1 | 5A | Interruptor de ignição de lógica discreta |
| F2 | 7,5A | Conector de diagnóstico |
| F3 | 10A | Air bag |
| F4 | 10A | Conjunto dos instrumentos do painel |
| F5 | 15A | Controlador de aquecimento, ventilação, ar-condicionado |
| F6 | 20A | Módulo de controle da carroçaria № 2 |
| F8 | 30A | Bateria |
| F9 | Não utilizado | |
| F10 | Não utilizado | |
| F12 | Não utilizado | |
| F13 | 10A | Visor |
| F14 | 7,5A | Telefone OnStar Universal Hands Free (se equipado) |
| F15 | 30A | Módulo de controle da carroçaria № 3 |
| F16 | 30A | Módulo de controle da carroçaria № 4 |
| F17 | 20A | Tomada de alimentação elétrica 1 |
| F18 | 20A | Tomada de alimentação elétrica 2 |
| F19 | 2A | Luz de fundo dos controles do volante de direção |
| F20 | Não utilizado | |
| F21 | Não utilizado | |
| F23 | 10A | Porta-malas |
| F24 | 5A | Sensoreamento automático do ocupante |
| F25 | 20A | Módulo de controle da carroçaria № 1 |
| F27 | 30A | Módulo de controle da carroçaria № 8 |
| F28 | 40A | Aquecedor dianteiro, ventilação e ar-condicionado |
| F29 | 25A | 2011-2013: Módulo de controle da carroçaria № 5 |
| F30 | 20A | 2011: Módulo de controle da carroceria 2012-2015: Módulo de controle da carroceria № 7 |
| CB7 | 25A | Banco do passageiro |
| CB26 | 25A | Banco do motorista |
| K10 | Energia retida para os acessórios | |
| K609 | Porta-malas | |
Bloco de fusíveis no compartimento do motor

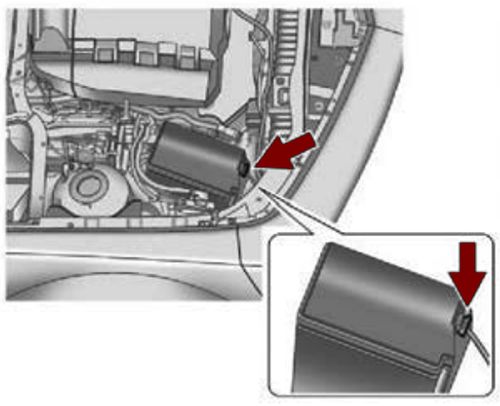

Para remover a tampa articulada do bloco de fusíveis, pressione a presilha na frente da tampa, e gire-a para cima.

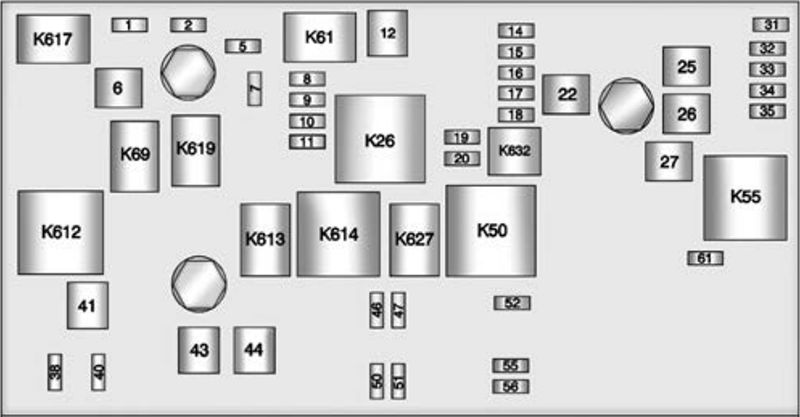

Diagrama de fusíveis



| № | A | Circuito |
|---|---|---|
| 6 | 30A | Limpador |
| 12 | 30A | Motor de partida |
| 22 | 20A | Bomba de vácuo do freio |
| 25 | 30A | Vidros traseiros elétricos |
| 26 | 30A | Vidros dianteiros elétricos |
| 27 | 40A | Desembaçador traseiro |
| 41 | 30A | Ventilador de arrefecimento de alta |
| 43 | 40A | Bomba do sistema do freio antiblo-cante |
| 44 | 30A | Ventilador de arrefecimento de baixa |
| 1 | 10A | Embreagem do compressor do ar-condicionado |
| 2 | 15A | Módulo de controle da transmissão |
| 5 | 15A | Módulo principal de controle do motor |
| 7 | 10A | Sensor de oxigênio do conversor pré-catalisador |
| 8 | 10A | Sensor de oxigênio do conversor pós-catalisador |
| 9 | 20A | Injetores de combustível - Pares |
| 10 | 20A | Injetores de combustível - ímpares |
| 11 | 10A | Relê do ventilador de arrefecimento |
| 14 | 7,5A | Controle do fluxo de ar do coletor / Chassi |
| 15 | 5A | Ignição |
| 16 | 5A | Posição ligado/Partida painel de instrumentos |
| 17 | 5A | Módulo de sensoreamento de diagnóstico / Ignição |
| 18 | 10A | Posição ligado / Partida |
| 19 | 20A | Módulo de controle da transmissão / Ignição |
| 20 | 15A | Módulo de controle do motor / Ignição |
| 31 | 7,5A | Espelho retrovisor externo |
| 32 | 10A | Solenoide de ventilação do cânister |
| 33 | 20A | Módulo de controle da carroçaria № 6 |
| 34 | 25A | Teto solar |
| 35 | 25A | Bancos dianteiros aquecidos |
| 38 | 15A | Bomba do lavador dianteiro |
| 40 | 25A | Válvulas do sistema de freio antiblocante |
| 46 | 20A | Farol HID - Dianteiro esquerdo |
| 47 | 20A | Farol HID - Dianteiro direito |
| 50 | 15A | Faróis de neblina |
| 51 | 15A | Buzina |
| 52 | 15A | Reserva |
| 55 | 10A | Farol alto - Dianteiro direito |
| 56 | 10A | Farol alto - Dianteiro esquerdo |
| 61 | 7,5A | Espelho aquecido |
| K26 | Motor / Transmissão | |
| K50 | Posição ligado / Partida | |
| K55 | Desembaçador traseiro | |
| K612 | Ventilador de arrefecimento de alta | |
| K614 | Controle do ventilador de arrefecimento | |
| K61 | Motor de partida | |
| K69 | Controle do limpador | |
| K613 | Ventilador de arrefecimento de baixa | |
| K617 | Embreagem do compressor do ar-condicionado | |
| K619 | Velocidade do limpador | |
| K627 | Faróis de descarga de alta intensidade | |
| K632 | Bomba de vácuo do freio | |
Bloco de fusíveis no compartimento traseiro

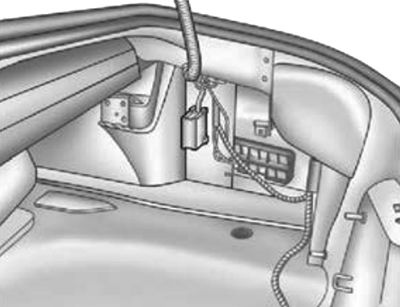

O bloco de fusíveis do compartimento traseiro está localizado no lado direito do porta-malas atrás de sua tampa. Remova os seis retentores para rede de proteção, a soleira traseira e os dois retentores do painel de acabamento lateral no lado do passageiro, a seguir mova para deslocar totalmente o painel de acabamento.

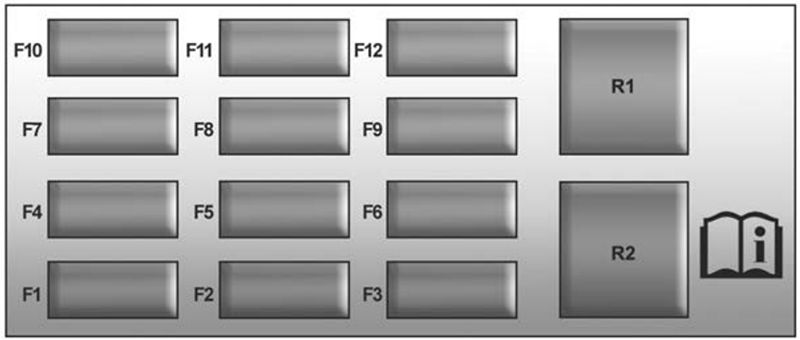

Diagrama de fusíveis



| № | A | Circuito |
|---|---|---|
| F1 | 7,5A | Dispositivo universal de abertura de porta da garagem / Assistência ultrassónica de estacionamento |
| F2 | 30A | Amplificador |
| F3 | 20A | Rádio |
| F4 | 30A | 2011-2013: Capota conversível 1 |
| F5 | 10A | 2011-2013: Capota conversível 2 |
| F6 | Não utilizado | |
| F7 | Não utilizado | |
| F8 | 10A | 2014-2015: Válvula ativa de escapamento |
| F9 | Não utilizado | |
| F10 | 20A | Módulo de controle do motor / Bateria |
| F11 | 5A | Controle da voltagem regulada |
| F12 | 25A | Módulo de controle do sistema de combustível |
| R1 | Não utilizado | |
| R2 | Válvula ativa de escapamento | |
