Diagramas de fusíveis e relés, localização das caixas de fusíveis para Chevrolet Blazer (2008, 2009, 2010, 2011).
Substituindo fusíveis
Um fusível queimado é visualmente identificado pelo seu filamento interno partido.
Atenção!
- Antes de substituir um fusível, desligue o interruptor do respectivo circuito.
- O fusível só deve ser trocado após descoberta a causa da sua queima (sobrecarga, curto-circuito, etc.) e por outro original de igual capacidade.
Painel de instrumentos

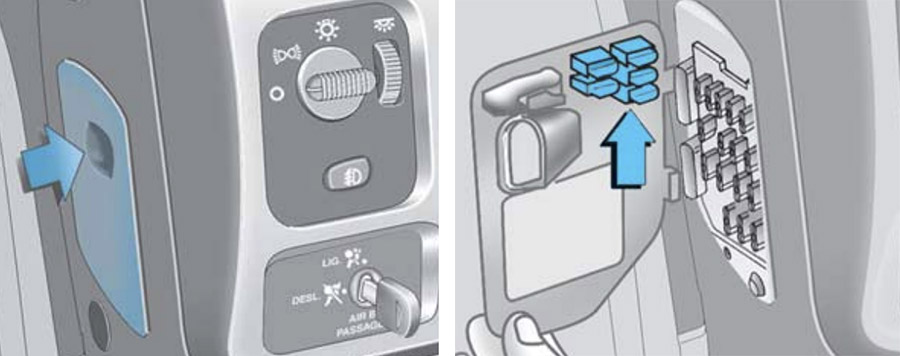

A caixa de fusíveis está localizada no lado esquerdo do painel dianteiro e está protegida por uma tampa. Retire a tampa de seu alojamento, puxando-a através de seu orifício.

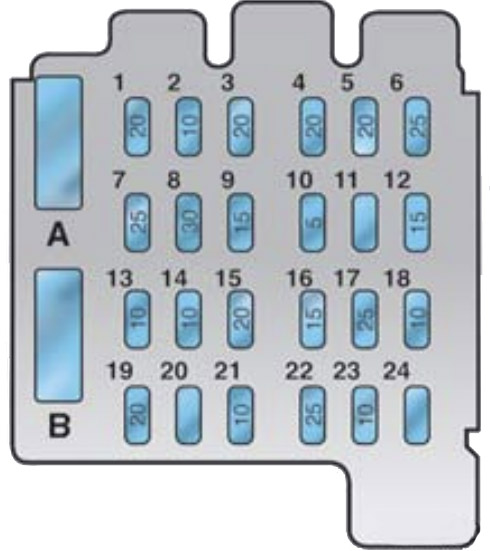

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| F1 | 20A | Acendedor de cigarros / tomada de acessórios |
| F2 | 10A | Módulo de travamento central e alarme antifurto, sensor de ultra-som, buzina do alarme, módulo do imobilizador |
| F3 | 20A | Interruptor de luzes |
| F4 | 20A | Tração nas quatro rodas - 4X4, painel de instrumentos |
| F5 | 20A | Módulo do "Air bag", interruptor de inibição do "Air bag" |
| F6 | 25A | Interruptor do controle de ventilação, aquecimento e A/C, válvula de controle de temperatura do ar interno, reostato do controle de temperatura, relé do compressor A/C (2.8L Diesel eletrônico), interruptor de pressão A/C (2.8L Diesel eletrônico) |
| F7 | 25A | Conector de diagnóstico |
| F8 | 30A | Desembaçador do vidro traseiro |
| F9 | 15A | Cigarra de advertência dos faróis e lanternas ligadas, interruptor de freio, interruptor de direção (somente para 2.8L Diesel mecânico) |
| 2009-2011: Interruptor de freio, interruptor de luz sinalizadora de emergência (somente para 2.8L Diesel eletrônico, 2.4L Flexpower e 2.4L gasolina) | ||
| F10 | 5A | Módulo de travamento central e alarme antifurto, módulo do imobilizador |
| F11 | - | Não utilizado |
| F12 | 15A | Módulo conversor de velocidade do veículo (DRAC), interruptor de freio (ABS), cigarra de advertência dos faróis e lanternas acesos (somente para 2.8L Diesel mecânico) |
| 2009-2011: Interruptor de freio (ABS) (somente para 2.4L Diesel eletrônico, 2.4L Flexpower e 2.4L gasolina) | ||
| F13 | 10A | Sistema de áudio (se equipado) |
| F14 | 10A | Iluminação dos comandos no painel de instrumentos |
| F15 | 20A | Relé do farol de neblina |
| F16 | 15A | Interruptor de direção, interruptor da luz de ré |
| F17 | 25A | Interruptor do limpador e lavador do pára-brisa, motor do limpador do pára-brisa |
| F18 | 10A | Interruptor de direção-faro alto / baixo |
| F19 | 20A | Módulo 4X4 |
| F20 | - | Não utilizado |
| F21 | 10A | Painel de instrumentos, luzes de cortesia, iluminação interna |
| F22 | 15A | Interruptor do limpador e lavador do vidro traseiro, motor do limpador do vidro traseiro |
| F23 | 10A | Interruptor do desembaçador do vidro traseiro, bússola, Interruptor do limpador, lavador do vidro traseiro e espelho elétrico |
| F24 | - | Não utilizado |
| A | 20A | Disjuntor de travamento elétrico das portas |
| B | 30A | Disjuntor do atuador elétrico dos vidros |

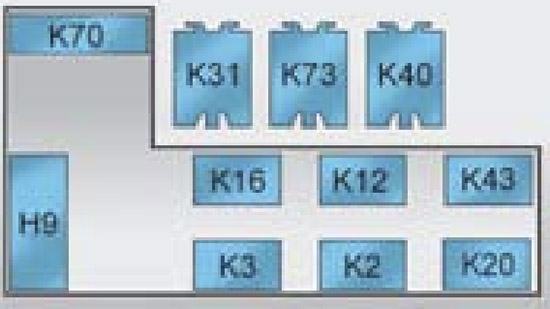

Relés (2008)
Localizado atrás do acendedor de cigarros no painel de instrumentos.
Nota: Se houver falha em um dos sistemas mencionados, verifique primeiramente as condições dos fusíveis quanto a queima. Caso os fusíveis se encontrem em perfeitas condições, o problema pode estar nos relés. Neste caso, conduza o veículo com cuidado até uma Concessionária ou Oficina Autorizada Chevrolet para que seja reparado ou contate o Chevrolet Road Service e solicite o serviço de reboque, caso o veículo não possa ser dirigido.
| № | Circuito |
|---|---|
| H9 | Cigarra de advertência - Faróis e lanternas ligados |
| K2 | Relé dos indicadores do alarme antifurto - L.D. |
| K3 | Relé dos indicadores do alarme antifurto - L.E. |
| K12 | Relé da buzina |
| K16 | Relé da bomba de combustível |
| K20 | Relé de partida a frio |
| K31 | Relé dos indicadores de direção |
| K40 | Relé do limpador e lavador do vidro traseiro |
| K43 | Relé do ventilador interno |
| K70 | Relé das travas das portas |
| K73 | Relé dos faróis de neblina |

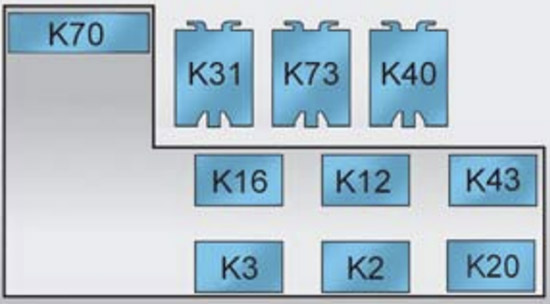

Relés (2009-2011)
Localizado atrás do acendedor de cigarros no painel de instrumentos.
Nota: Se houver falha em um dos sistemas mencionados, verifique primeiramente as condições dos fusíveis quanto a queima. Caso os fusíveis se encontrem em perfeitas condições, o problema pode estar nos relés. Neste caso, conduza o veículo com cuidado até uma Concessionária ou Oficina Autorizada Chevrolet para que seja reparado ou contate o Chevrolet Road Service e solicite o serviço de reboque, caso o veículo não possa ser dirigido.
| № | Circuito |
|---|---|
| K2 | Relé dos indicadores do alarme antifurto - L.D. |
| K3 | Relé dos indicadores do alarme antifurto - L.E. |
| K12 | Relé da buzina |
| K16 | Relé da bomba de combustível |
| K20 | Relé de partida a frio (Flexpower) |
| K31 | Relé dos indicadores de direção |
| K40 | Relé do limpador e lavador do vidro traseiro |
| K43 | Relé do ventilador interno |
| K70 | Relé das travas das portas |
| K73 | Relé dos faróis de neblina |

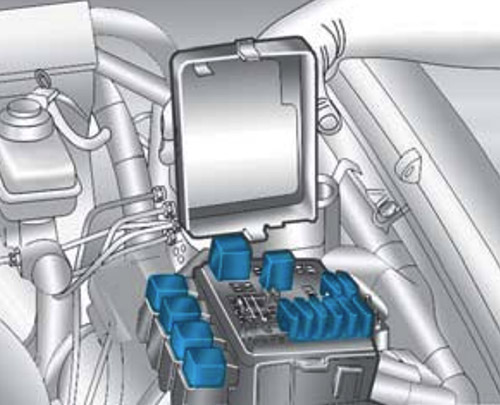

Compartimento do motor
Retire a tampa da caixa de fusíveis e relés; substitua o fusível queimado e instale um novo no seu respectivo alojamento com a mesma capacidade.

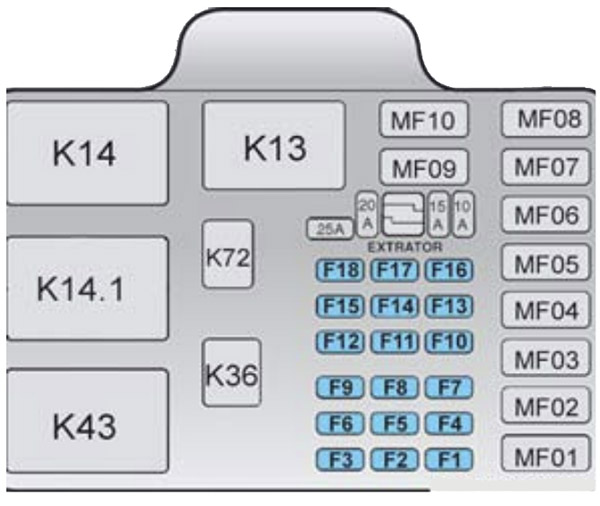

Diagrama de fusíveis
| № | A | Circuito |
|---|---|---|
| F1 | 10A | Relé principal da injeção (2.4L Flexpower) |
| F2 | 15A | Sistema de arrefecimento (2.8L Diesel mecânico / eletrônico) |
| F3 | 10A | Alimentação ECM (2.4L Flexpower), relé da bomba de combustível (2.4L Flexpower / 2.8L Diesel eletrônico), interruptor de pressão de óleo do motor (2.4L Flexpower) |
| F4 | - | Não utilizado |
| F5 | - | Não utilizado |
| F6 | 10A | Relé principal da injeção (2.8L Diesel eletrônico) |
| F7 | - | Não utilizado |
| F8 | - | Não utilizado |
| F9 | - | Não utilizado |
| F10 | 10A | Sistema de partida a frio, bobina DIS e ECM 2.4L Flexpower |
| F11 | - | Não utilizado |
| F12 | 10A | Módulo ABS, relé de falha do ABS |
| F13 | 20A | 2008: Módulo ABS – nas rodas traseiras |
| F14 | 20A | Relé principal da injeção (2.8L Diesel eletrônico) |
| F15 | 15A | Relé da buzina |
| F16 | 20A | Relé do farol baixo |
| F17 | 20A | Relé do farol alto |
| F18 | - | Não utilizado |
| MF01 | 30A | Ventilador do radiador de baixa velocidade |
| MF02 | 30A | Ventilador do radiador de alta velocidade |
| MF03 | 60A | Circuito de alimentação de tensão - bateria |
| MF04 | 60A | Motor de partida |
| MF05 | 60A | 2008: Circuito de alimentação de tensão – bateria, velas de aquecimento (quando disponível) |
| 30A (local) | 2009-2011: Circuito de alimentação de tensão - bateria | |
| 60A (exportação) | 2009-2011: Velas de aquecimento (quando disponível) | |
| MF06 | 40A | Ventilador interno |
| MF07 | 60A | Freio ABS - nas quatro rodas |
| MF08 | 50A | Circuito de alimentação de tensão - bateria |
| MF09 | 50A | Circuito de alimentação de tensão - chave de ignição ligada |
| MF10 | 50A | Circuito de alimentação de tensão - chave de ignição ligada |

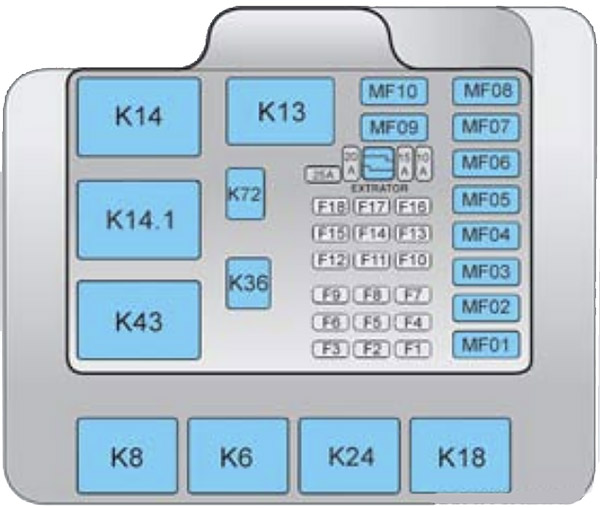

Relés no compartimento do motor (motor 2.4L Flexpower)
| № | Circuito |
|---|---|
| K6 | Relé dos faróis baixos |
| K8 | Relé dos faróis altos |
| K13 | Relé de alta velocidade do ventilador do radiador |
| K14 | Relé de baixa velocidade do ventilador do radiador |
| K14.1 | Relé série / paralelo do ventilador do radiador |
| K18 | Relé principal do sistema de injeção |
| K24 | Relé de partida |
| K36 | Relé do compressor do A/C |
| K43 | Relé de ventilação interna - velocidade máxima |
| K72 | Relé de falha do sistema ABS |

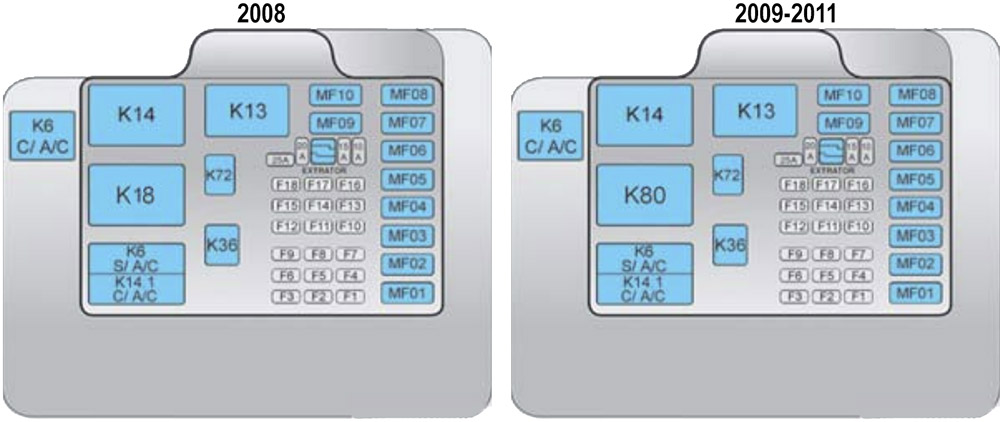

Relés no compartimento do motor (motor 2.8L Diesel eletrônico)
| № | Circuito |
|---|---|
| K6 | Relé dos faróis baixos |
| K13 | Relé de alta velocidade do ventilador do radiador |
| K14 | Relé de baixa velocidade do ventilador do radiador |
| K14.1 | Relé série / paralelo do ventilador do radiador |
| К18 | 2008: Relé principal do sistema de injeção |
| K36 | Relé do compressor de A/C |
| K72 | Relé de falha do sistema ABS |
| K80 | 2009-2011: Relé principal do sistema de injeção |

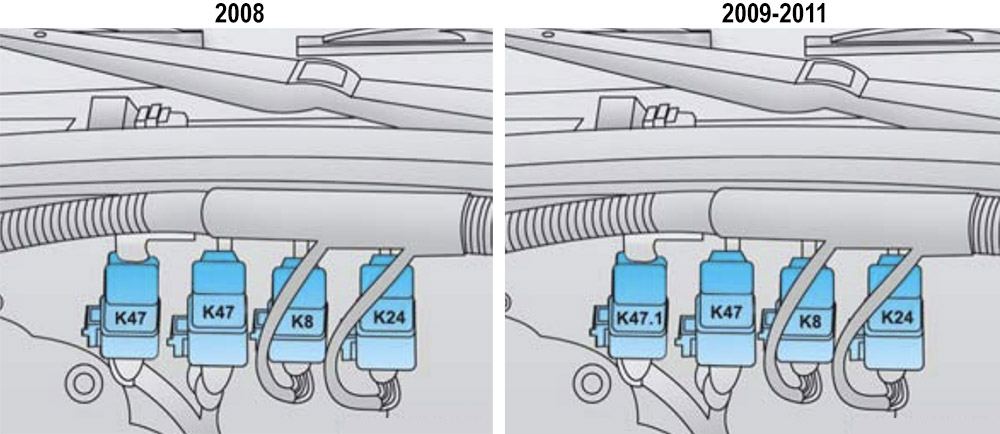

Relés no painel dash (motor 2.8L Diesel eletrônico)
| № | Circuito |
|---|---|
| K8 | Relé dos faróis altos |
| K24 | Relé de partida |
| K47 | 2008: Relé das velas de aquecimento (quando disponível) 2009-2011: Relé das velas de aquecimento (exportação Argentina) |
| K47.1 | 2009-2011: Relé das velas de aquecimento (exportação Argentina) |
