Diagrama de fusíveis Chevrolet Aveo (T300; 2012-2016)

Índice:

Diagramas de fusíveis, localização das caixas de fusíveis para Chevrolet Aveo (T300; 2012, 2013, 2014, 2015, 2016).

Substituindo fusíveis

Um fusível fundido terá um fio derretido. Não substituir o fusível enquanto não se corrigir o que levou a que se fundisse. Um extractor de fusíveis poderá encontrar-se na caixa de fusíveis no compartimento do motor. Colocar o extractor de fusíveis nos vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.

Atenção!

Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
Os dados do fusível de substituição devem coincidir com os dados do fusível avariado.

Caixa de fusíveis no painel de instrumentos

A caixa de fusíveis interior encontra-se na parte inferior do painel de instrumentos do lado do condutor.

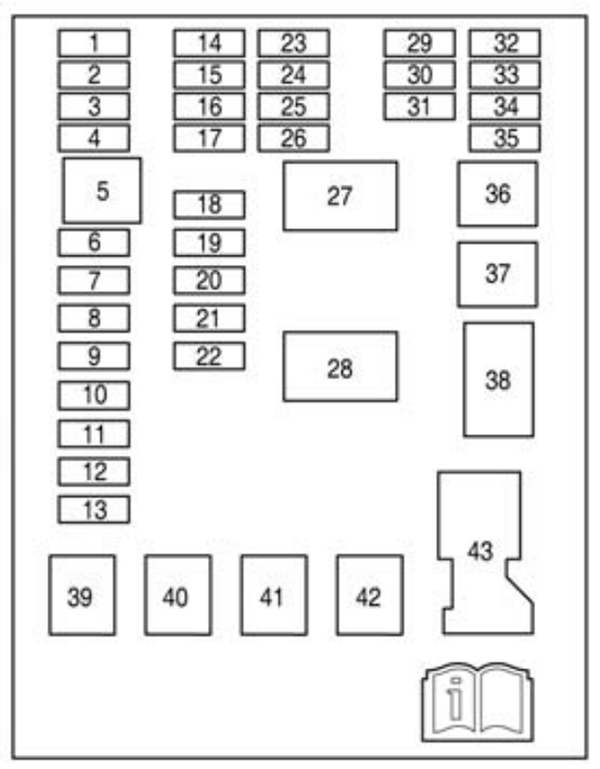

Diagrama de fusíveis

№	Circuito
1	DLIS
2	DLC
3	Airbag
4	Porta traseira
5	Fusível sobresselente
6-13	Módulo de controlo da carroçaria
14	IPC
15	ONSTAR
16	Ultra sensores de estacionamento
17	2012: Centro de informação ao condutor 2014: Sensor de chuva
18	Sistema áudio
19	Reboque
20	2012: VLBS 2014: VLBS / FCA / LDW
21	CHEVYSTAR
22	Aquecimento, ventilação, ar condicionado
23	HDLP ALC
24	Embraiagem
25	IPC-AOS
26	Airbag FUNCIONAMENTO / ARRANQUE
27	Relé de funcionamento
28	Relé da porta da bagageira
29	Reboque FUNCIONAMENTO / ARRANQUE
30	Mola do relógio
31	Aquecimento, ventilação, ar condicionado
32	Fusível sobresselente
33	Tecto de abrir
34	Isqueiro
35	Fusível sobresselente
36	Vidro traseiro eléctrico
37	Vidro dianteiro eléctrico
38	RAP / ACCY
39	DCDC CONV
40	2012: Vidro eléctrico do condutor 2014: Accionamento eléctrico dos vidros expresso para cima / para baixo
41	PTC2
42	PTC1
43	Conector da bateria

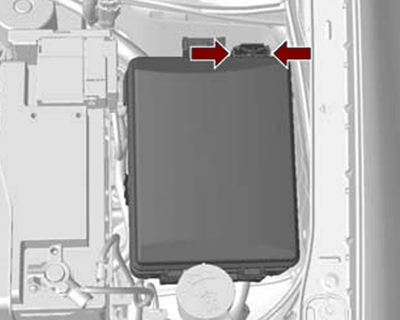

Caixa de fusíveis no compartimento do motor

A caixa de fusíveis encontra-se no compartimento do motor. Desencaixar a tampa, levantar para cima e retirar.

Diagrama de fusíveis (Gasolina)

№	Circuito
1	Relé da velocidade do limpa-vidros dianteiro
2	Bomba ABS
3	Relé de comando do limpa-vidros dianteiro
4	Limpa pára-brisas
5	Ventilador
6	Válvula ABS
7	Tecto de abrir
9	Limpa vidros do óculo traseiro
10	RVC
11	Óleo do ABS
12	AOS/ROS
13	OSRVM
14	Relé do desembaciador traseiro
15	Desembaciador do óculo traseiro
16	Fusível sobresselente
17	Fusível sobresselente
18	Fusível sobresselente
19	Fusível sobresselente
20	Fusível sobresselente
21	Fusível sobresselente
22	Fusível sobresselente
24	IEC FUNCIONAMENTO / ARRANQUE
25	Relé de FUNCIONAMENTO / ARRANQUE
28	OSRVM HTD
30	Banco dianteiro aquecido
31	2014: FSCM 1
32	Combustível Flex
33	Lava pára-brisas
34	Relé da bomba de combustível
35	Bomba de combustível
36	2012: ECM/TCM 2014: ECM_5
37	2014: FSCM_2 / Nivelamento
38	2014: TCM_1
39	Ventoinha de arrefecimento K5
40	Ventoinha de arrefecimento K4
41	EVP
42	ECM
43	Embraiagem do AC
44	TCM
45	ECM 1
46	BOBINA
47	ECM 4
48	ECM 3
49	ECM 2
50	2012: Injector 2014: Bobina IG / Injector
51	Relé P/T
52	Buzina
53	Relé da ventoinha de arrefecimento K3
54	Arranque
55	Relé de arranque
56	Relé da embraiagem do AC
57	Relé das luzes de máximos
58	Faróis de nevoeiro dianteiros
59	Luzes de máximos esquerda
60	Luzes de máximos direita
61	Relé da ventoinha de arrefecimento K1

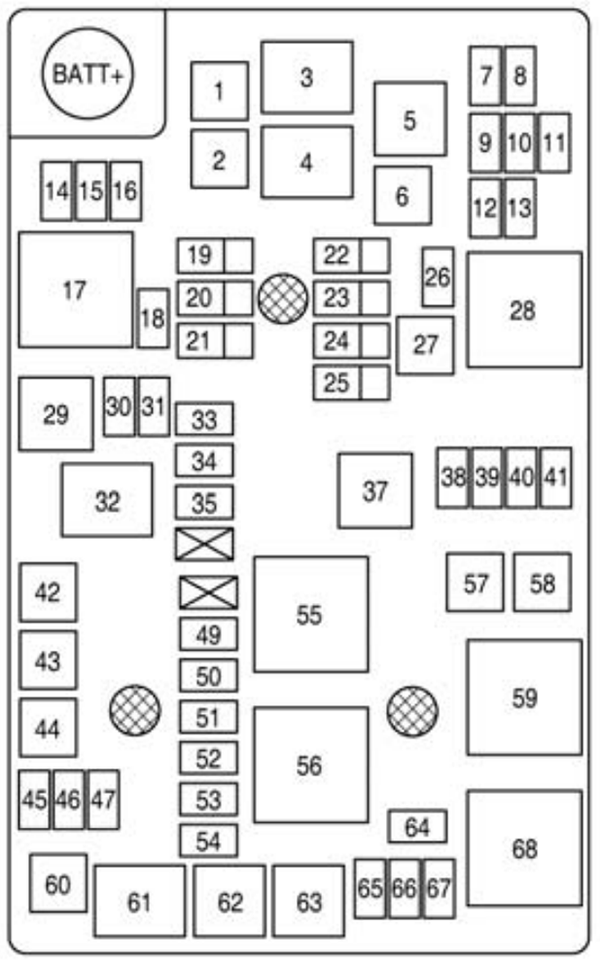

Diagrama de fusíveis (Diesel)

№	Circuito
1	2012: Relé da velocidade do limpa-vidros dianteiro 2014: Limpa pára-brisas
2	Bomba ABS
3	Relé de comando do limpa-vidros dianteiro
4	2012: Limpa pára-brisas 2014: Relé da velocidade do limpa-vidros dianteiro
6	Ventilador
7	2012: Alimentação variável da bomba de água
8	OSRVM
9	AOS / ROS
10	Óleo do ABS
11	RVC
12	Limpa vidros do óculo traseiro
13	2014: Não utilizado / IBS
14	Válvula ABS
15	Tecto de abrir
17	Relé do desembaciador traseiro
18	Desembaciador do óculo traseiro
19-25	Fusível sobresselente
27	IEC FUNCIONAMENTO / ARRANQUE
28	Relé de FUNCIONAMENTO / ARRANQUE
29	Relé da alimentação da bomba de água aux
30	Alimentação aux da bomba de água
31	OSRVM HTD
32	Relé do aquecimento do filtro de combustível
33	Banco dianteiro aquecido
34	Não utilizada
35	Lava pára-brisas
37	Relé da bomba de combustível
38	Bomba de combustível
39	2012: ECM / TCM 2014: ECM_5
40	2012: FSCM_2 2014: Nivelamento
41	Conversor DC-DC
42	Aquecimento do filtro de combustível
43	2012: REC
44	Vela de incandescência
45	ECM
46	Embraiagem do AC
47	TCM
49	ECM 1
50	BOBINA
51	ECM 4
52	ECM 3
53	ECM 2
54	2012: Injector 2014: Aquecedor PCV
55	Relé da ventoinha de arrefecimento K2
56	Relé P/T
57	Ventoinha de arrefecimento K5
58	Ventoinha de arrefecimento K4
59	Relé da ventoinha de arrefecimento K3
60	Arranque
61	Relé de arranque
62	Relé da embraiagem do AC
63	Relé das luzes de máximos
64	Buzina
65	Faróis de nevoeiro dianteiros
66	Luzes de máximos esquerda
67	Luzes de máximos direita
68	Relé da ventoinha de arrefecimento K1

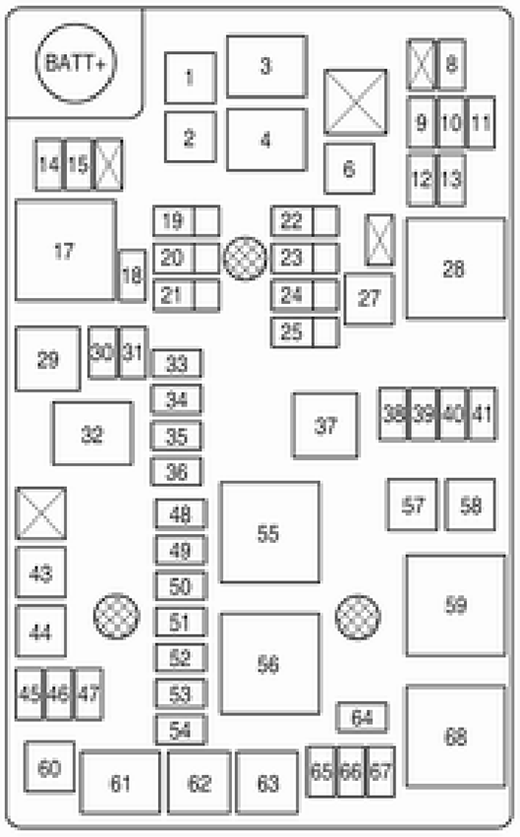

Diagrama de fusíveis (Veículo com sistema pára-arranca)

№	Circuito
1	Limpa pára-brisas
2	Bomba ABS
3	Relé de comando do limpa-vidros dianteiro
4	Relé da velocidade do limpa-vidros dianteiro
6	Ventilador
8	OSRVM
9	AOS/ROS
10	Óleo do ABS
11	RVC
12	Limpa vidros do óculo traseiro
13	Não utilizado / IBS
14	Válvula ABS
15	Tecto de abrir
17	Relé do desembaciador traseiro
18	Desembaciador do óculo traseiro
19-25	Fusível sobresselente
27	IEC FUNCIONAMENTO / ARRANQUE
28	Relé de FUNCIONAMENTO/ ARRANQUE
29	Não utilizado / Relé da válvula SAI
30	Não utilizado / Válvula SAI
31	OSRVM HTD
32	Relé da alimentação da bomba de água aux
33	Banco dianteiro aquecido
34	FSCM_1
35	Grelha do depósito
36	Lava pára-brisas
37	Relé da bomba de combustível
38	Bomba de combustível
39	ECM_5
40	FSCM_2 / Nivelamento
41	Conversor DC-DC / TCM_1
43	BOMBA SAI
44	EVP
45	ECM
46	Embraiagem do AC
47	TCM
48	Alimentação aux da bomba de água
49	ECM 1
50	BOBINA
51	ECM 4
52	ECM 3
53	ECM 2
54	Bobina IG / Injector
55	Relé da bomba SAI
56	Relé P/T
57	Ventoinha de arrefecimento K4
58	Ventoinha de arrefecimento K5
59	Relé da ventoinha de arrefecimento K3
60	Arranque
61	Relé de arranque
62	Relé da embraiagem do AC
63	Relé das luzes de máximos
64	Buzina
65	Faróis de nevoeiro dianteiros
66	Luzes de máximos esquerda
67	Luzes de máximos direita
68	Relé da ventoinha de arrefecimento K1
