Diagramas de fusíveis e relés, localização das caixas de fusíveis para Audi TT (2015, 2016, 2017, 2018, 2019, 2020).
Substituindo fusíveis
Substituir os fusíveis queimados apenas por outros com a mesma resistência.
Atenção!
- Desligar a ignição e todos os consumidores elétricos.
- Não reparar fusíveis e nunca substituir um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico – perigo de incêndio!

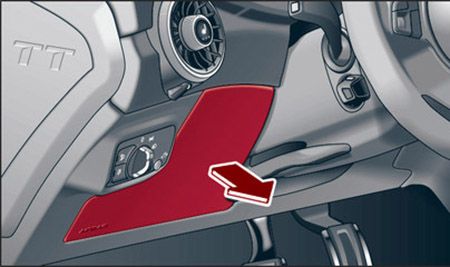

Compartimento dos passageiros

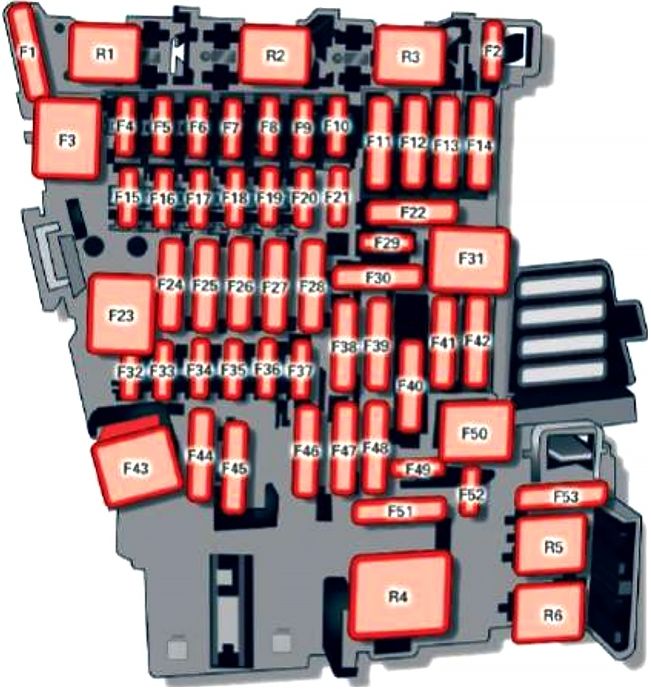

Diagrama de fusíveis
| Nº | Consumidor |
|---|---|
| F1 | Aparelho de comando da capota (Roadster) |
| F2 | Aparelho de comando da capota (Roadster) |
| F4 | Computador central (MIB-2) |
| F5 | Gateway |
| F6 | Alavanca seletora (caixa de velocidades automática) |
| F7 | Elemento de comando do ar condicionado, bobina do relé do aquecimento do vidro traseiro, sistema de controlo da pressão dos pneus |
| F8 | Interruptor do travão de estacionamento eletromecânico, interruptor das luzes, sensor de chuva / luz, iluminação interior, sistema de alarme antirroubo, ficha de diagnóstico |
| F9 | Módulo de interruptores coluna da direção |
| F10 | Visor |
| F11 | Embraiagem Haldex |
| F12 | Componentes do Infotainment |
| F13 | Aparelho de comando da regulação dos amortecedores |
| F14 | Ventilador do ar condicionado |
| F15 | Bloqueio elétrico da coluna de direção |
| F16 | Componentes do Infotainment, microfone no cinto de segurança (Roadster) |
| F17 | Painel de instrumentos |
| F18 | Câmara de marcha-atrás |
| F19 | Aparelho de comando do acesso de Conforto |
| F20 | Regulação elétrica do apoio lombar |
| F22 | Aquecimento da zona da cabeça, lado do passageiro (Roadster) |
| F23 | Aparelho de comando da rede de bordo, lado direito |
| F25 | Porta no lado do condutor (p. ex.: elevadores elétricos dos vidros) |
| F26 | Aquecimento do banco |
| F28 | Tomada multimédia AMI High |
| F29 | Aparelho de comando da rede de bordo |
| F31 | Aparelho de comando da rede de bordo, lado esquerdo |
| F32 | Sistemas de assistência ao condutor |
| F33 | Airbag |
| F34 | Relé da tomada, som interior, interruptor das luzes de marcha-atrás, sensor da temperatura, sensor do nível do óleo |
| F35 | Diagnóstico, regulação do alcance dos faróis, sensor da qualidade do ar, espelho rebatível automaticamente |
| F36 | Luz de curva do lado direito / farol LED do lado direito |
| F37 | Luz de curva do lado esquerdo / farol LED do lado esquerdo |
| F38 | Aparelho de comando do motor, aparelho de comando ESC |
| F39 | Porta no lado do passageiro (p. ex.: elevadores elétricos dos vidros) |
| F40 | Isqueiro, tomadas |
| F41 | Relé SCR e unidade de alimentação |
| F42 | Fecho centralizado |
| F43 | Computador de bordo |
| F45 | Banco com regulação elétrica no lado do condutor |
| F46 | Aquecimento da zona da cabeça, lado do condutor (Roadster) |
| F49 | Motor de arranque, sensor da embraiagem |
| F53 | Aquecimento do vidro traseiro |
Compartimento do motor

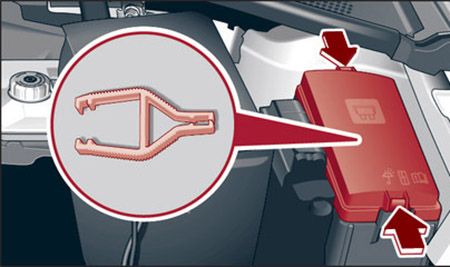

Desbloqueie a tampa de segurança.

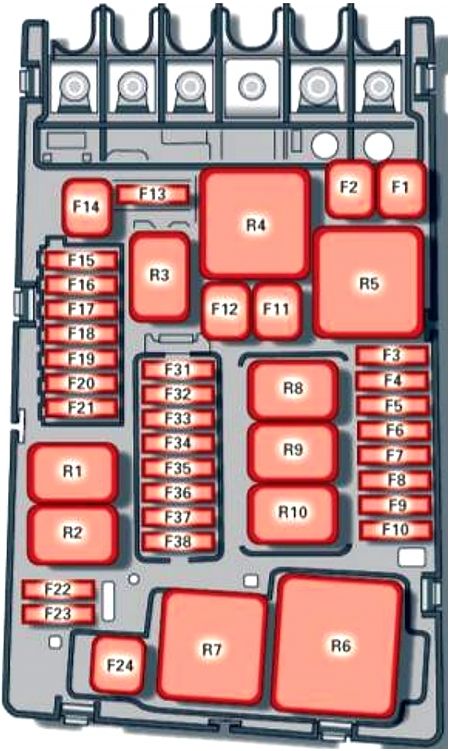

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| F1 | Aparelho de comando do ESC |
| F2 | Aparelho de comando do ESC |
| F3 | Aparelho de comando do motor |
| F4 | Componentes do motor, refrigeração do motor, bobina do aquecimento suplementar relé (1+2), relé da bomba de ar secundário |
| F5 | Componentes do motor, sistema do depósito de combustível |
| F6 | Sensor da luz do travão |
| F7 | Componentes do motor |
| F8 | Sonda Lambda |
| F9 | Componentes do motor, Motorkomponenten, tampa dos gases de escape, aparelho de comando do período de incandescência |
| F10 | Válvulas injetoras, aparelho de comando do combustível |
| F11 | Aquecimento suplementar elemento de aquecimento 2 |
| F12 | Aquecimento suplementar elemento de aquecimento 3 |
| F13 | Caixa de velocidades automática aparelho de comando |
| F14 | Bobinas de ignição (5 cil.) |
| F15 | Buzina |
| F16 | Bobina de ignição |
| F17 | Aparelho de comando ESC, aparelho de comando do motor |
| F18 | Borne 30 (tensão de referência) |
| F19 | Limpa-vidros |
| F20 | Buzina |
| F22 | Terminal 50 Diagnóstico |
| F23 | Motor de arranque |
| F24 | Aquecimento suplementar elemento de aquecimento 1 |
| F31 | Componentes do motor (5 cil.) |
| F32 | Farolins de díodos luminosos |
| F33 | Bomba do óleo da transmissão |
