Diagramas de fusíveis, localização das caixas de fusíveis para Audi Q7 (2010, 2011, 2012, 2013, 2014, 2015).
Substituindo fusíveis
Um fusível queimado é identificável pela tira de metal fundida.
Atenção!
- Desligar a ignição e o consumidor abrangido.
- Nunaca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema eléctrico – perigo de incêncio!
Compartimento dos passageiros

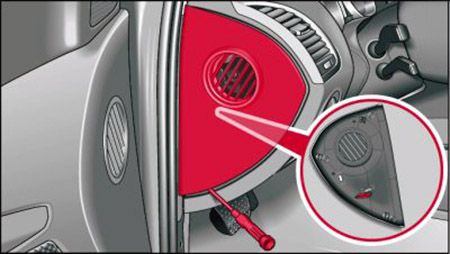

Os fusíveis estão localizados na face frontal esquerda e direita do painel de bordo.

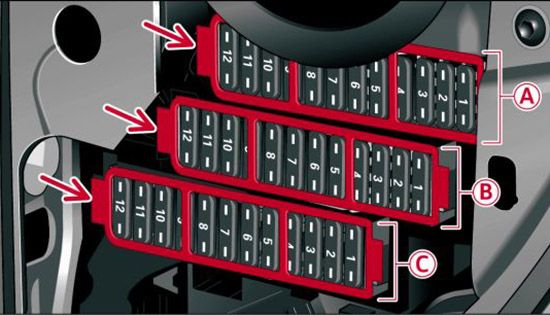

Lado do condutor
| Nº | A | Consumidor |
|---|---|---|
| 1 | 5A | Conversor DC/DC |
| 2 | 5A | Espelho interior com anti-encandeamento automático |
| 3 | 7,5A | MMI |
| 5 | 20A ou 30A | Aquecimento estacionário / actuador do fuso |
| 6 | 10A | Apoio lombar do banco do condutor |
| 7 | 35A | Comandos dos vidros (lado esquerdo do veículo) |
| 8 | 15A | Unidade de comando das portas (lado esquerdo do veículo) |
| 9 | 5A | Indicador de monitorização da pressão dos pneus |
| 10 | 30A | Fechadura electrónica da ignição, regulação eléctrica da coluna da direcção |
| 11 | 10A | Módulo de interruptores coluna da direcção |
| 12 | 5A | Módulo de potência inteligente conforto |
| 3 | 15A | Ventilação dos bancos (lado esquerdo do veículo) |
| 4 | 30A | Limpa-vidros |
| 5 | 5A | Sensor de chuva |
| 6 | 25A | Buzina |
| 7 | 30A | Módulo de potência inteligente condutor |
| 8 | 25A | Módulo de potência inteligente, condutor (iluminação lado esquerdo do veículo) |
| 9 | 25A | Módulo de potência inteligente, condutor (iluminação lado direito do veículo) |
| 10 | 10A | Painel de instrumentos |
| 11 | 30A | Dispositivo de limpeza dos faróis |
| 12 | 10A | Tomada do diagnóstico |
| 1 | 10A | Sistema electrónico dos faróis (lado esquerdo do veículo) |
| 2 | 5A | Regulador da distância (adaptive cruise control) |
| 3 | 5A | Side view camera / válvula de corte do aquecimento |
| 4 | 10A | Assistência na manutenção da trajectória |
| 5 | 5A | Rear Seat Entertainment |
| 6 | 5A | Term. 15 (habitáculo) |
| 7 | 5A | Sensor do nível do óleo |
| 8 | 5A | Tomada do diagnóstico |
| 9 | 5A | Espelho interior com anti-encandeamento automático |
| 10 | 5A | HomeLink |
| 11 | 5A | Unidade de comando Gateway |
| 12 | 5A | Regulação do alcance dos faróis |

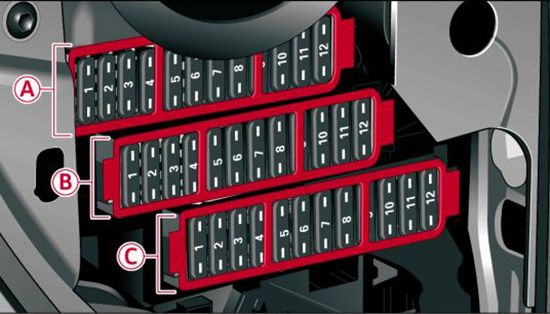

Lado do passageiro
| Nº | A | Consumidor |
|---|---|---|
| 1 | 20A | Aquecimento dos bancos traseiros |
| 2 | 5A | Telefone, pré-instalação de telemóvel, leitor de cartões |
| 3 | 30A ou 15A | Aquecimento / ventilação dos bancos dianteiros (lado direito do veículo) |
| 4 | 20A | Programa electrónico de estabilidade (ESP) |
| 5 | 15A | Unidade de comando das portas (lado direito do veículo) |
| 6 | 25A | Tomadas atrás |
| 7 | 10A | Apoio lombar banco do passageiro |
| 8 | 20A | Isqueiro, à frente |
| 9 | 25A | Tomadas à frente |
| 10 | 10A | Módulo de comando do ar condicionado |
| 11 | 15A | Caixa frigorífica |
| 12 | 15A | Módulo de potência inteligente passageiro |
| 1 | 10A | Sistema electrónico dos faróis (lado direito do veículo) |
| 2 | 5A | Regulação do nível |
| 3 | 5A | Pré-instalação de telefone |
| 4 | 5A | Sistema de assistência na mudança de faixa |
| 5 | 5A | Programa electrónico de estabilidade (ESP) |
| 6 | 5A ou 20A | Caixa de velocidades automática |
| 7 | 5A | Programa electrónico de estabilidade (ESP) |
| 8 | 5A | Guia da alavanca da caixa automática |
| 9 | 5A | Auxiliar de estacionamento |
| 10 | 5A | Airbag |
| 11 | 5A | Aquecimento dos bancos traseiros |
| 12 | 5A | Ar condicionado |
| 1 | 10A | Painel de instrumentos |
| 2 | 5A | Câmara retrovisora |
| 3 | 5A | Leitor de CD, drive de DVD |
| 4 | 5A | Ecrã do MMI |
| 5 | 15A | Caixa de velocidades automática |
| 6 | 30A | Caixa de velocidades automática / bomba do óleo da transmissão |
| 7 | 20A | Segmento 1 do tecto de abrir panorâmico de vidro |
| 8 | 20A | Segmento 2 do tecto de abrir panorâmico de vidro |
| 9 | 20A | Estore do tecto de abrir panorâmico de vidro |
| 11 | 35A | Comandos dos vidros (lado direito do veículo) |
| 12 | 10A | Comando ar condicionado atrás |
Compartimento de bagagem

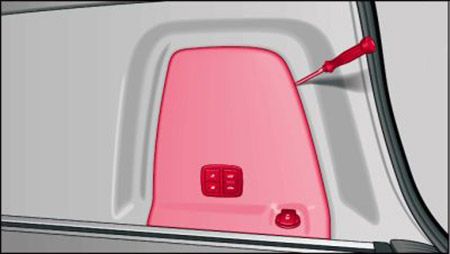

Os fusíveis estão localizados na atrás do revestimento lateral da direita da bagageira.

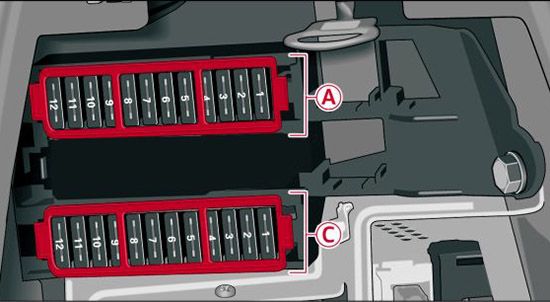

Diagrama de fusíveis
| Nº | A | Consumidor |
|---|---|---|
| 1 | 15A | Rear Seat Entertainment |
| 2 | 30A | Aquecimento AdBlue |
| 5 | 5A | Auxiliar de estacionamento |
| 6 | 15A | Módulo de potência inteligente conforto 2 (lado direito do veículo) |
| 7 | 15A | Módulo de potência inteligente conforto 2 (lado esquerdo do veículo) |
| 8 | 5A | Aquecimento estacionário |
| 9 | 20A | Tomada no porta-bagagens |
| 10 | 20A | Módulo de potência inteligente conforto 1 (lado direito do veículo) |
| 11 | 15A | Unidade de comando de conforto |
| 12 | 30A | Módulo de potência inteligente conforto 1 (lado esquerdo do veículo) |
| 1 | 7,5A ou 30A | Rádio |
| 2 | 5A | Sintonizador de TV |
| 3 | 30A | Digital Signal Processing (DSP) / Amplificador BOSE |
| 4 | 30A | Amplificador Bang & Olufsen |
| 5 | 15A | Regulação do nível |
| 6 | 20A | Auxiliar de fecho da tampa |
| 7 | 30A | Tampa do porta-bagagens eléctrica |
| 8 | 30A | Tampa do porta-bagagens eléctrica |
| 9 | 15A | Dispositivo de engate de reboque |
| 10 | 20A | Dispositivo de engate de reboque (lado esquerdo do veículo) |
| 11 | 20A | Dispositivo de engate de reboque (lado direito do veículo) |
| 12 | 25A | Dispositivo de engate de reboque (motor de rotação) |
