Diagramas de fusíveis, localização das caixas de fusíveis para Audi A5 ( 2017, 2018, 2019, 2020).
Substituindo fusíveis
Um fusível queimado é identificável pela tira de metal fundida.
Atenção!
- Desligar a ignição e todos os consumidores elétricos.
- Não reparar fusíveis e nunca substituir um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico – perigo de incêndio!
Compartimento dos passageiros
Zona dos pés do condutor

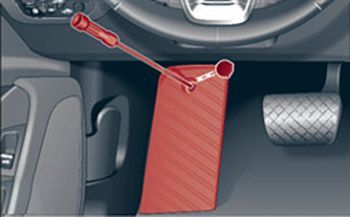

Os fusíveis encontram-se na zona dos pés sob o apoio de pés (veículos com volante à esquerda)

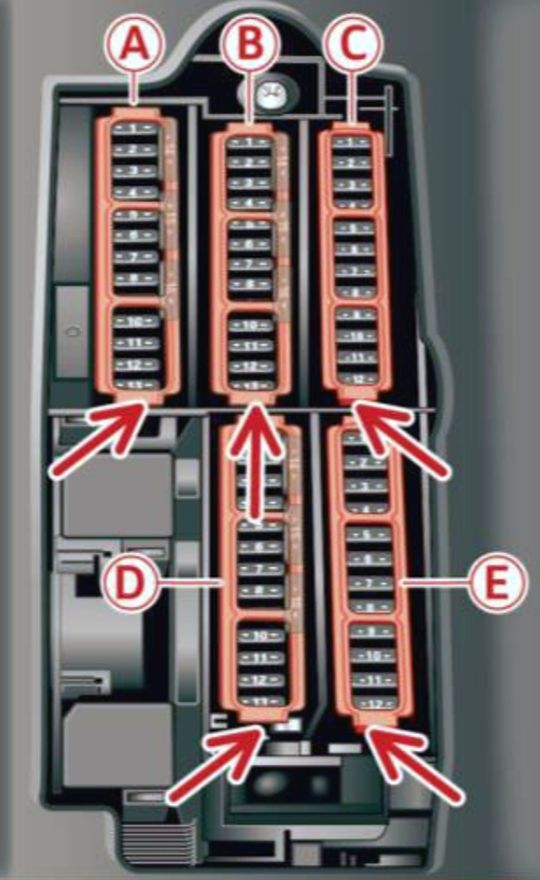

| N.º | Consumidor |
|---|---|
| 2 | Medidor de débito de ar, regulação do veio de excêntricos, bomba do radiador do ar de sobrealimentação |
| 3 | Borboletas dos gases de escape, válvulas de injeção, entrada do radiador |
| 4 | Bomba do vácuo, bomba da água de aquecimento, sensor de partículas, sensor de biodiesel |
| 5 | Sensor da luz do travão |
| 6 | Válvulas do motor, regulação do veio de excêntricos |
| 7 | Sondas Lambda; medidor da massa de ar |
| 8 | Bomba de água, bomba de alta pressão, válvula de regulação da alta pressão, medidor da massa de ar |
| 9 | Bomba da água de aquecimento |
| 10 | Sensor da pressão do óleo, sensor da temperatura do óleo |
| 11 | Sensor do curso da embraiagem |
| 12 | Válvulas do motor |
| 13 | Ventilador do radiador |
| 14 | Injetores |
| 15 | Bobinas de ignição |
| 16 | Bomba do combustível |
| 1 | Sistema de alarme antirroubo |
| 2 | Aparelho de comando do motor |
| 3 | Apoio lombar |
| 4 | Comando das mudanças - caixa de velocidades automática |
| 5 | Buzina |
| 6 | Travão de estacionamento eletromecânico |
| 7 | Unidade de comando Gateway |
| 8 | Luz do habitáculo - forro do tejadilho |
| 10 | Unidade de comando do airbag |
| 11 | Programa Eletrónico de Estabilidade (ESC) |
| 12 | Tomada do diagnóstico, fotossensor e sensor de chuva |
| 13 | Ar condicionado |
| 14 | Aparelho de comando da porta dianteira, direita |
| 15 | Compressor do ar condicionado |
| 1 | Aquecimento dos bancos dianteiros |
| 2 | Limpa-vidros |
| 3 | Sistema eletrónico dos faróis, lado esquerdo |
| 4 | Teto panorâmico de vidro |
| 5 | Aparelho de comando porta dianteira esquerda |
| 6 | Tomada |
| 7 | Aparelho de comando da porta traseira, direita |
| 8 | Tração integral |
| 9 | Sist. eletrónico do farol, direita |
| 10 | Dispositivo lava-vidros / dispositivo lava-faróis |
| 11 | Aparelho de comando porta traseira esquerda |
| 12 | Aquecimento estacionário |
| 1 | Ventilação dos bancos, espelho retrovisor interior, ar condicionado, elemento de comando do ar condicionado atrás, desembaciador do para-brisas, aquecimento da zona da cabeça, luz avisadora do airbag frontal do passageiro |
| 2 | Gateway, ar condicionado |
| 3 | Atuador de som / sistema de exaustão de som |
| 4 | Sensor do curso da embraiagem |
| 5 | Arranque do motor |
| 7 | Tomada de carga USB atrás |
| 8 | HomeLink |
| 9 | Adaptive cruise control |
| 11 | Câmara de vídeo |
| 12 | Faróis Matrix LED / Faróis LED no lado direito |
| 13 | Faróis Matrix LED / Faróis LED no lado esquerdo |
| 16 | Rear Seat Entertainment |
| 1 | Bobinas de ignição |
| 2 | Válvulas do depósito de gás natural |
| 4 | Rear Seat Entertainment |
| 5 | Suporte do motor |
| 6 | Caixa de velocidades automática |
| 7 | Tablier |
| 8 | Ar condicionado (ventilador) |
| 10 | Direção dinâmica |
| 11 | Arranque do motor |
Banco do condutor, lado do condutor

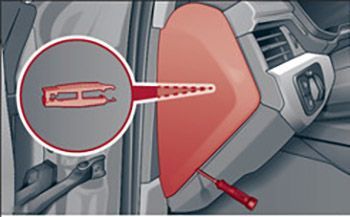

utros fusíveis encontram-se no lado frontal do Cockpits (lado do condutor)

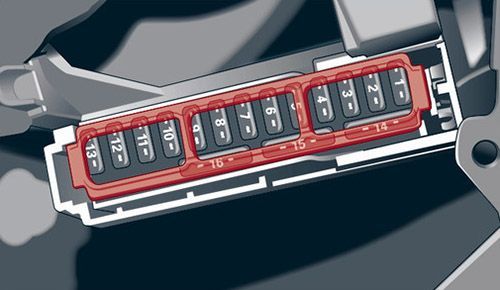

| № | Consumidor |
|---|---|
| 2 | Telemóvel |
| 4 | Ecrã Head-up |
| 5 | Audi music interface, tomada de carga USB |
| 6 | Módulo de comando do ar condicionado, à frente |
| 7 | Tranca da coluna da direção |
| 8 | Visor do Infotainment |
| 9 | Painel de instrumentos |
| 10 | Unidade de comando do Infotainment |
| 11 | interruptor da luz |
| 12 | Sistema eletrónico da coluna da direção |
| 14 | Infotainment |
| 16 | Aquecimento do volante |
Compartimento de bagagem

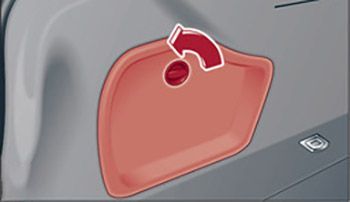

Os fusíveis estão situados sob a tampa esquerda da bagageira.

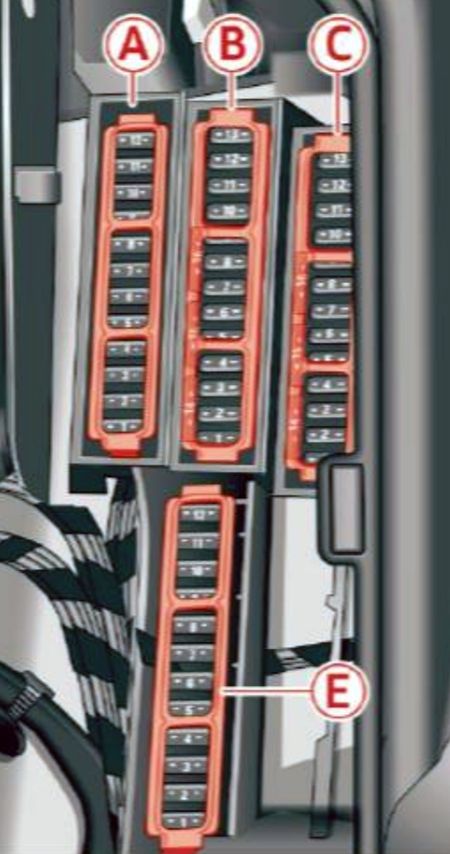

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| 2 | Aquecimento do para-brisas |
| 3 | Aquecimento do para-brisas |
| 5 | Regulação dos amortecedores |
| 6 | Caixa de velocidades automática |
| 7 | Aquecimento do vidro traseiro |
| 8 | Aquecimento dos bancos traseiros |
| 9 | Farolins traseiros |
| 10 | Pré-tensor do cinto de segurança esquerdo |
| 11 | Fecho centralizado |
| 12 | Tampa elétrica da bagageira, aquecimento da zona da cabeça do lado esquerdo |
| não ocupado | |
| 2 | Telefone, microfone no cinto de segurança |
| 3 | Apoio lombar |
| 4 | Audi side assist |
| 5 | Rear Seat Entertainment |
| 6 | Sensores de ultrassons |
| 8 | Recetor de rádio-frequência aquecimento estacionário |
| 9 | Aparelho de comando da capota |
| 10 | Sintonizador de TV |
| 11 | Bateria de 12 V |
| 12 | HomeLink |
| 13 | Câmara de marcha-atrás, câmaras periféricas |
| 14 | Farolins traseiros do lado direito |
| 16 | Pré-tensor do cinto de segurança direito |
| 1 | Aquecimento zona da cabeça, direita |
| 2 | Amplificador de som |
| 3 | Aquecimento AdBlue |
| 4 | Aparelho de comando da capota |
| 5 | Aparelho de engate de reboque (luz do lado direito) |
| 7 | Dispositivo de engate de reboque |
| 8 | Dispositivo de engate de reboque (luz do lado esquerdo) |
| 9 | Dispositivo de engate de reboque (tomada) |
| 10 | Diferencial desportivo |
| 11 | Aquecimento AdBlue |
