Diagramas de fusíveis e relés, localização das caixas de fusíveis para Audi A3 Cabrio (2014, 2015, 2016).
Substituindo fusíveis
Um fusível queimado é identificável pela tira de metal fundida.
Atenção!
- Desligar a ignição e todos os consumidores elétricos.
- Nunca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico – perigo de incêndio!
Compartimento dos passageiros

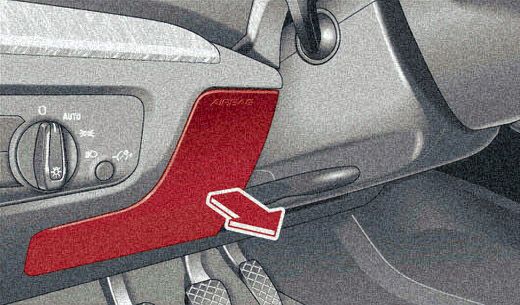

Veículos com volante à esquerda: Os fusíveis encontram-se por detrás de uma cobertura, na zona da coluna da direção.

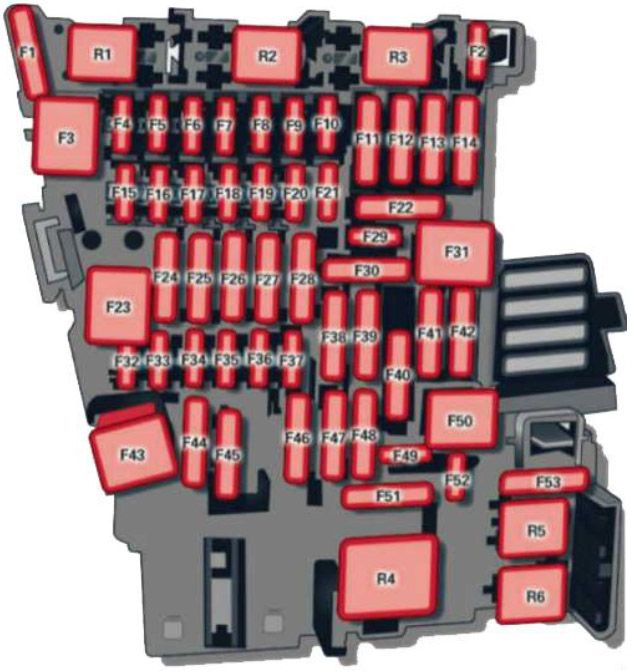

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| F2 | Regulação do banco |
| F3 | Bomba hidráulica da capota (Cabriolet) |
| F4 | Unidade de comando MMI, componentes do MMI |
| F5 | Gateway |
| F6 | Sistema de alarme antirroubo |
| F7 | Peça de comando ar condicionado / aquecimento, alavanca seletora (caixa de velocidades automática), aquecimento estacionário, bobina do relé do desembaciador do vidro traseiro |
| F8 | Diagnóstico,interruptor do travão eletromecânico, interruptor das luzes, sensor de chuva/luz, iluminação interior, caixa de comunicação (motor híbrido-plug-in) |
| F9 | Módulo de interruptores da coluna da direção |
| F10 | Visor |
| F11 | Pré-tensor do cinto reversível, lado do condutor |
| F12 | MMI |
| F13 | Aparelho de comando da regulação dos amortecedores / ficha de manutenção (Motor-híbrido-plug-in) |
| F14 | Ventilador do ar condicionado |
| F15 | Bloqueio elétrico da coluna de direção |
| F16 | MMI |
| F17 | Painel de instrumentos |
| F18 | Câmara de marcha-atrás |
| F19 | Aparelho de comando sistema chave de conforto |
| F23 | Iluminação exterior, esguichos do limpa-vidros aquecidos |
| F24 | Teto panorâmico / aparelho de comando da capota, fecho da capota (Cabriolet) |
| F25 | Porta / portas no lado do condutor (p. ex.: elevadores elétricos dos vidros) |
| F26 | Aquecimento do banco |
| F27 | Amplificador de som |
| F28 | Aparelho de comando da capota, sistema eletrónico (Cabriolet) |
| F29 | Iluminação do habitáculo |
| F31 | Iluminação exterior |
| F32 | Sistemas de assistência ao condutor |
| F33 | Airbag |
| F34 | Iluminação dos botões, bobina do relé do aquecimento da zona da cabeça (Cabriolet) e relé da tomada; som no habitáculo; interruptor da luz de marcha-atrás, sensor da temperatura, sensor do nível do óleo |
| F35 | Diagnóstico, regulação do alcance dos faróis, sensor da qualidade do ar, espelho rebatível automaticamente |
| F36 | Luz de curva do lado direito / farol LED do lado direito |
| F37 | Luz de curva do lado esquerdo / farol LED do lado esquerdo |
| F38 | Bateria de alta tensão (Motor-híbrido-plug-in) |
| F39 | Porta/portas no lado do passageiro (p. ex.: elevadores elétricos dos vidros) |
| F40 | Isqueiro, tomadas |
| F41 | Pré-tensor do cinto reversível, lado do passageiro |
| F42 | Elementos relacionados com o fecho centralizado, sistema do lava-vidros |
| F43 | Faróis, iluminação |
| F44 | Tração integral |
| F47 | Limpa-vidros traseiro |
| F48 | Atuador de som exterior (Motor-híbrido-plug-in) |
| F49 | Motor de arranque, sensor da embraiagem, bobina do relé do farol, bateria de alta tensão (Motor-híbrido-plug-in) |
| F53 | Aquecimento do vidro traseiro |
Compartimento do motor

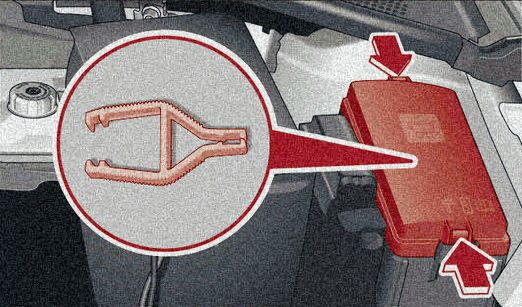

Retire a pinça de plástico da tampa dos fusíveis no compartimento do motor.

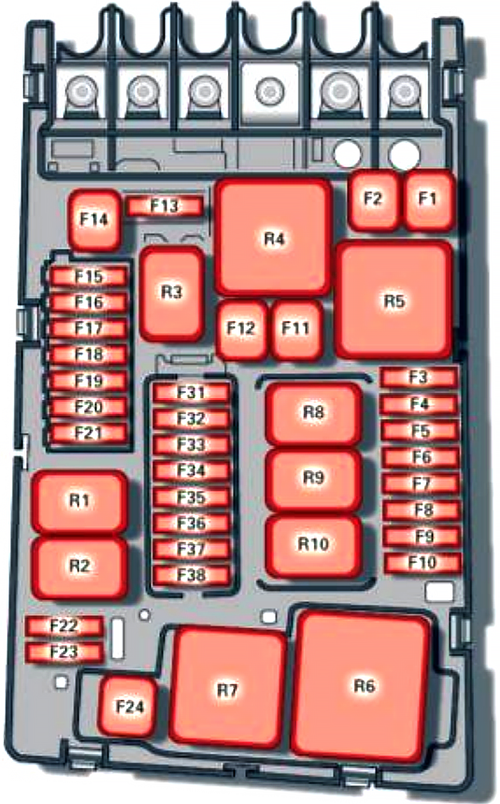

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| F1 | Aparelho de comando do ESC |
| F2 | Aparelho de comando do ESC |
| F3 | Aparelho de comando do motor (gasolina / diesel) |
| F4 | Refrigeração do motor, componentes do motor, bobina do aquecimento suplementar relé (1+2), relé da bomba de ar secundário |
| F5 | Componentes do motor, sistema do depósito de combustível |
| F6 | Sensor das luzes dos travões |
| F7 | Componentes do motor, bombas de água |
| F8 | Sondas-Lambda |
| F9 | Componentes do motor, tampa dos gases de escape, aparelho de comando do período de incandescência |
| F10 | Válvulas injetoras, aparelho de comando do combustível |
| F11 | Aquecimento suplementar elemento de aquecimento 2 |
| F12 | Aquecimento suplementar elemento de aquecimento 3 |
| F13 | Caixa de velocidades automática aparelho de comando |
| F15 | Buzina |
| F16 | Válula de corte de CNG (motor a gás natural) / sistema eletrónico de potência (motor híbrido-plug-in) / bobina de ignição |
| F17 | Aparelho de comando ESC, aparelho de comando do motor |
| F18 | Borne 30 (tensão de referência) |
| F19 | Limpa-vidros dianteiro |
| F20 | Buzina |
| F22 | Terminal 50 Diagnóstico |
| F23 | Motor de arranque |
| F24 | Aquecimento suplementar vareta de aquecimento 1, servo-freio (Motor-híbrido-plug-in) |
| F31 | Bomba de vácuo / bomba de água (Motor-híbrido-plug-in) |
| F32 | Farolins de díodos luminosos |
| F33 | Acumulador servo-freio (Motor-híbrido-plug-in) |
| F34 | Comando servo-freio (Motor-híbrido-plug-in) |
| F35 | Relé (Motor-híbrido-plug-in) |
| F37 | Aquecimento estacionário |
