Diagramas de fusíveis e relés, localização das caixas de fusíveis para Audi A3 (2016, 2017, 2018, 2019, 2020).
Substituindo fusíveis
Um fusível queimado é identificável pela tira de metal fundida.
Atenção!
- Desligar a ignição e todos os consumidores elétricos.
- Nunca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico – perigo de incêndio!
Compartimento dos passageiros

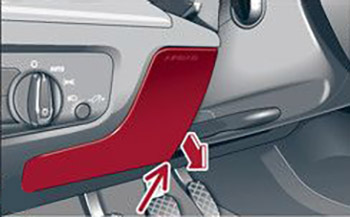

Os fusíveis encontram-se por trás de uma cobertura na área da coluna da direção (veículos com volante à esquerda)

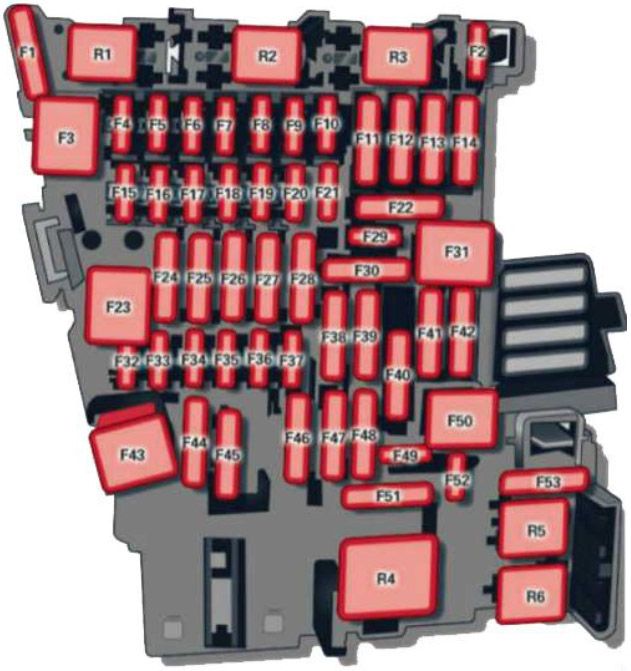

Diagrama de fusíveis
| № | Consumidor |
|---|---|
| F1 | Componentes do motor AdBlue |
| F2 | Regulação do banco |
| F3 | Bomba hidráulica da capota |
| F4 | Unidade de comando do Infotainment, componentes do Infotainment |
| F5 | Gateway |
| F6 | Alavanca seletora (caixa de velocidades automática) |
| F7 | A peça de comando do ar condicionado / aquecimento, aquecimento estacionário, bobina do relé do aquecimento do vidro traseiro, controlo da pressão dos pneus |
| F8 | Interruptor do travão de estacionamento eletromecânico, interruptor das luzes, sensor de chuva / luz, sistema de alarme antirroubo, ficha de diagnóstico, módulo do tejadilho, sistema de chamadas de emergência, regulação do alcance dos faróis |
| F9 | Módulo de interruptores coluna da direção |
| F10 | Visor do Infotainment |
| F11 | Aparelho de comando da rede de bordo, lado esquerdo |
| F12 | Componentes do Infotainment |
| F13 | Pré-tensor do cinto de segurança do lado do condutor |
| F14 | Ventilador do sistema de aquecimento / ar condicionado |
| F15 | Bloqueio elétrico da coluna de direção |
| F16 | Componentes do Infotainment |
| F17 | Painel de instrumentos |
| F18 | Câmara retrovisora |
| F19 | Aparelho de comando do acesso de Conforto |
| F20 | Componentes do motor |
| F21 | Módulo de interruptores da coluna da direção, aquecimento do volante |
| F23 | Teto de vidro panorâmico / aparelho de comando da capota, fecho da capota |
| F24 | Aparelho de comando da rede de bordo, lado direito |
| F25 | Elevador do vidro da frente / de trás, lado do condutor |
| F26 | Aquecimento do banco |
| F27 | Iluminação interior |
| F28 | Unidade de comando da capota |
| F29 | Iluminação interior |
| F30 | Tomada do diagnóstico |
| F32 | Câmara dianteira, auxiliar do estacionamento, sensor da regulação automática da distância, sistema de assistência na mudança de faixa |
| F33 | Airbag |
| F34 | Botão do sistema de assistência no arranque, som no habitáculo, interruptor das luzes de marcha-atrás, sensor da temperatura, bobina do relé do aquecimento da zona da cabeça e relé da tomada, botão do acionamento da capota |
| F35 | Sensor da qualidade do ar, espelhos com função de antiencandeamento automático, ficha de diagnóstico, consola central da alimentação de corrente |
| F36 | Farol do lado direito (LED, Matrix LED) |
| F37 | Farol do lado esquerdo (LED, Matrix LED) |
| F38 | Bateria de alta tensão |
| F39 | Elevador do vidro da frente / de trás, lado do passageiro |
| F40 | Isqueiro, tomadas |
| F41 | Pré-tensor do cinto de segurança do lado do passageiro |
| F42 | Fecho centralizado |
| F43 | Amplificador de som |
| F44 | Tração integral |
| F47 | Limpa-vidro traseiro |
| F48 | Atuador de som exterior |
| F49 | Sensor da embraiagem (relé 1+2), bateria de alta tensão, sistema eletrónico de potência |
| F52 | Aparelho de comando da regulação da suspensão |
| F53 | Aquecimento do vidro traseiro |

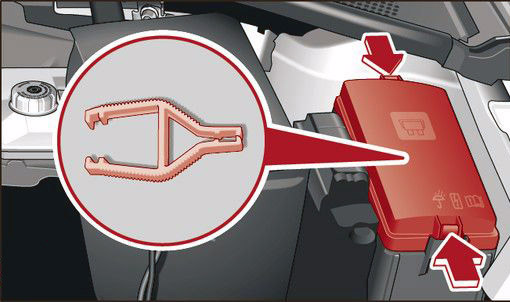

Compartimento do motor
Remova a respetiva cobertura ou a tampa.

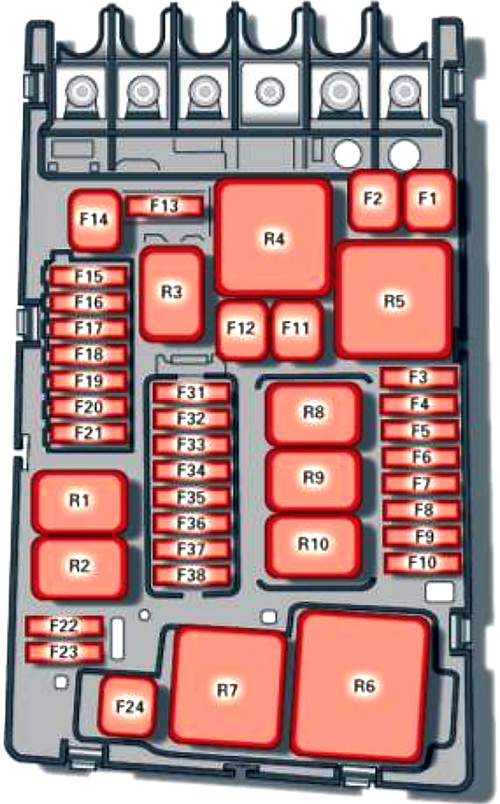

Diagrama de fusíveis
| Nº | Consumidor |
|---|---|
| F1 | Aparelho de comando do ESC |
| F2 | Aparelho de comando do ESC |
| F3 | Aparelho de comando do motor (gasolina / diesel) |
| F4 | Refrigeração do motor, componentes do motor, bobina do aquecimento suplementar relé (1+2), relé da bomba de ar secundário |
| F5 | Componentes do motor, sistema do depósito de combustível |
| F6 | Sensor das luzes dos travões |
| F7 | Componentes do motor, bombas de água |
| F8 | Sondas-Lambda |
| F9 | Componentes do motor, tampa dos gases de escape, aparelho de comando do período de incandescência |
| F10 | Válvulas injetoras, aparelho de comando do combustível |
| F11 | Aquecimento suplementar elemento de aquecimento 2 |
| F12 | Aquecimento suplementar elemento de aquecimento 3 |
| F13 | Caixa de velocidades automática aparelho de comando |
| F15 | Buzina |
| F16 | Válula de corte de CNG (motor a gás natural) / sistema eletrónico de potência (motor híbrido-plug-in) / bobina de ignição |
| F17 | Aparelho de comando ESC, aparelho de comando do motor |
| F18 | Borne 30 (tensão de referência) |
| F19 | Limpa-vidros dianteiro |
| F20 | Buzina |
| F22 | Terminal 50 Diagnóstico |
| F23 | Motor de arranque |
| F24 | Aquecimento suplementar vareta de aquecimento 1, servo-freio (Motor-híbrido-plug-in) |
| F31 | Bomba de vácuo / bomba de água (Motor-híbrido-plug-in) |
| F32 | Farolins de díodos luminosos |
| F33 | Acumulador servo-freio (Motor-híbrido-plug-in) |
| F34 | Comando servo-freio (Motor-híbrido-plug-in) |
| F35 | Relé (Motor-híbrido-plug-in) |
| F37 | Aquecimento estacionário |
