Diagramas de fusíveis, localização das caixas de fusíveis para Audi A1 (2014, 2015, 2016, 2017, 2018).
Substituindo fusíveis
Atenção!
- Desligar a ignição e todos os consumidores elétricos.
- Substituir os fusíveis queimados apenas por outros com a mesma resistência.
- Nunca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico – perigo de incêndio!
Compartimento dos passageiros
Painel de bordo do lado do condutor com direção à esquerda

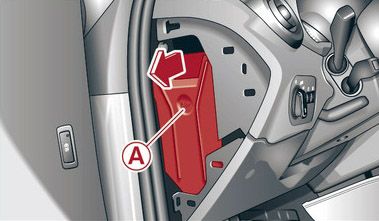

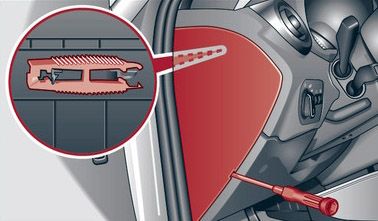

Remover a cobertura eventualmente existente no sentido da seta. Se necessário, puxe o aro de plástico colorido do porta-fusíveis

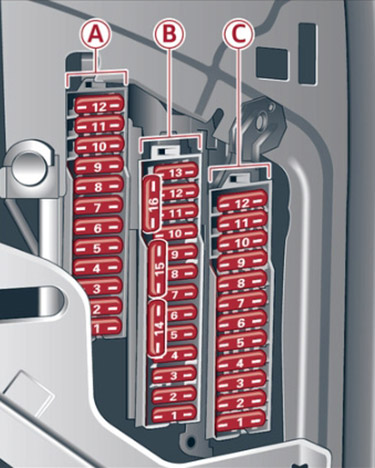

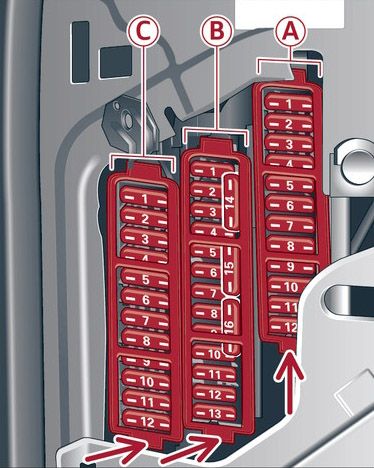

Lado do condutor
| Nº | Consumidor |
|---|---|
| 1 | Infotainment, amplificador DSP |
| 2 | Ventoinha do ventilador |
| 3 | Tomada, isqueiro |
| 4 | Unidade de comando do reboque |
| 5 | Gateway |
| 6 | Unidade de comando da porta do passageiro |
| 7 | Unidade de comando da porta do condutor |
| 8 | Aquecimento do vidro traseiro |
| 9 | ESC |
| 10 | Body Control Modul (alimentação de potência) |
| 11 | Buzina |
| 12 | Iluminação (esquerda) |
| 1 | Sistema de alarme antirroubo |
| 3 | Body Control Modul |
| 4 | Tração integral |
| 6 | Sensor de luz/chuva, sensor de humidade, pré-instalação de telemóvel, iluminação do habitáculo, luzes de leitura |
| 7 | Bomba de combustível (gasolina/diesel) |
| 9 | Módulo de interruptores coluna da direção |
| 10 | Interruptor rotativo da luz |
| 11 | Aquecimento, ar condicionado manual/automático, ficha de diagnóstico, borne 30 |
| 13 | Fecho centralizado |
| 14 | Tomada, isqueiro |
| 15 | Iluminação (direita) |
| 16 | Relé do motor |
| 1 | Tração integral |
| 2 | ESC |
| 7 | Leitor do Infotainment |
| 8 | Rádio, sintonizador de TV, leitor de cartões, adaptador WLAN |
| 9 | Painel de instrumentos |
| 10 | Alimentação Espelho interior com antiencandeamento automático |
| 11 | Infotainment |
| 12 | Visor do Infotainment |
Lado do passageiro
| Nº | Consumidor |
|---|---|
| 1 | Tranca da coluna da direção |
| 2 | Unidade de comando do dispositivo de engate de reboque |
| 3 | Unidade de comando do dispositivo de engate de reboque |
| 4 | Aparelho de comando da regulação dos amortecedores |
| 5 | Lava-faróis |
| 6 | Interface funções especiais |
| 7 | Acesso de conforto |
| 9 | Teto panorâmico de vidro |
| 10 | Guia da alavanca da caixa automática |
| 1 | Aparelho de comando da caixa de velocidades, corrediça da mudança de velocidades da caixa de velocidades automática/interruptor da luz de marcha-atrás |
| 2 | Componente de comando do ar condicionado/aquecimento, retrovisor interior com antiencandeamento automático, assistente dos máximos, bobina do relé da tomada |
| 3 | Gateway |
| 4 | Som do motor |
| 5 | Interruptor da luz rotativo, conversor CD/CD, relé espelho retrovisor interior (terminal 15), faróis de halogéneo (esquerda, direita), alimentação da bobina do relé do motor de arranque |
| 6 | Interruptor rotativo da luz |
| 7 | Aparelho de comando da regulação dos amortecedores |
| 8 | Ejetores do esguicho aquecidos, unidade de comando do reboque, módulos de interruptores |
| 9 | Direção eletromecânica |
| 10 | Aparelho de comando bomba de combustível (motor a gasolina) |
| 11 | Airbag |
| 12 | Auxiliar de estacionamento |
| 13 | Unidade de comando dos faróis bi-xénon |
| 14 | Aquecimento do banco |
| 15 | Limpa-vidro traseiro |
| 16 | Aparelho de comando do motor |
| 1 | Auxiliar de condução elétrico/mecânico |
| 5 | Tomada escola de condução |
| 6 | Escola de condução |
| 10 | Auxiliar de condução elétrico/mecânico |
Compartimento do motor

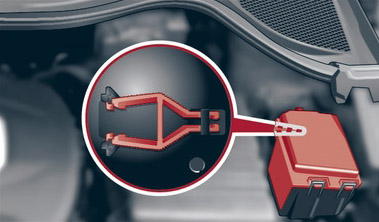

Retirar o grampo do lado traseiro da cobertura

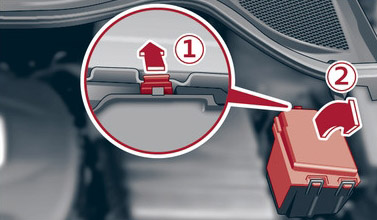

Remover a respetiva cobertura

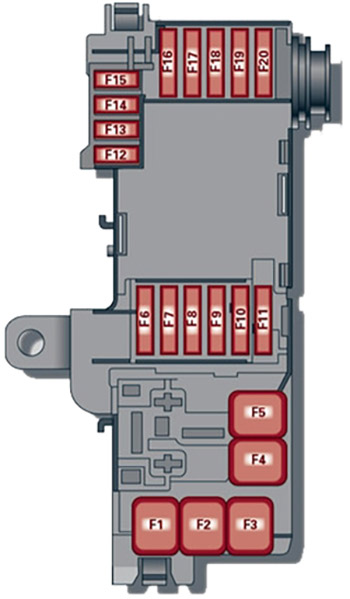

Diagrama de fusíveis
| Nº | Consumidor |
|---|---|
| F1 | Aquecedor suplementar |
| F2 | Ventilador do radiador |
| F4 | Aquecedor suplementar |
| F5 | Aquecedor suplementar |
| F6 | Aparelho de comando da caixa de velocidades |
| F7 | Aparelho de comando do motor |
| F8 | Limpa para-brisas e bobinas de relé do limpa para-brisas |
| F9 | Alimentação módulo de dados da bateria |
| F12 | Sondas lambda |
| F13 | Interruptor das luzes do travão, sensor do pedal da embraiagem |
| F14 | Bomba de recirculação da água, ventilador do radiador, componentes do motor |
| F15 | Diagnóstico do motor de arranque |
| F16 | Alimentação do motor de arranque |
| F17 | Aparelho de comando do motor |
| F18 | Ventilador do radiador, sensor térmico do nível do óleo, componentes do motor |
| F19 | Válvulas injetoras, regulação do veio de excêntricos, bobinas de ignição, componentes do motor |
| F20 | Bomba de água adicional, velas de ignição, aparelho de comando pontas de incandescência, componentes do motor |
